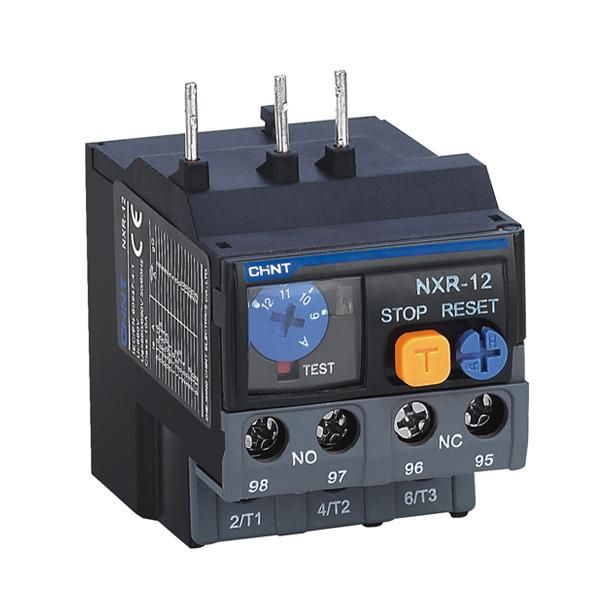

Реле тепловое NXR-12 9-12A (R) | 837104 CHINT

Реле тепловое NXR-12 9-12А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это компактное устройство из серии NXR обеспечивает точную настройку тока срабатывания в пределах 9–12 А и совместимо с большинством контакторов. Артикул 837104 подходит для промышленного оборудования, где важна надежная и долговечная защита.

Назначение и область применения

Реле тепловое NXR-12 9-12А (R) защищает электродвигатели переменного тока от повреждений, вызванных длительной перегрузкой или потерей одной из фаз. Устройство реагирует на нагрев обмоток двигателя через биметаллический элемент, что позволяет избежать выхода из строя из-за перегрева. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями, работающими на частоте 50/60 Гц и напряжении до 690 В.

Технические характеристики

• Диапазон регулировки тока: 9–12 А - можно точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - подходит для сетей среднего и высокого напряжения;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют подключать цепи сигнализации и блокировки;
• Функция перезапуска: да - после срабатывания возможен автоматический или ручной возврат в рабочий режим;
• Тип подключения: винтовое - надежное и удобное для многократного обслуживания;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или DIN-рейку без дополнительных адаптеров.

Совместимость и монтаж

Реле тепловое NXR-12 9-12А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартизированный посадочный механизм. Монтаж выполняется путём фиксации на DIN-рейке или непосредственно на корпусе контактора. Для правильной установки важно соблюдать ориентацию устройства - вертикальное положение с допуском +-15°. Подключение проводов осуществляется через винты с моментом затяжки 0,5–0,7 Нм. Перед подключением убедитесь, что ток нагрузки попадает в диапазон 9–12 А; при меньших значениях защита будет недостаточно чувствительной, при больших - возможны ложные срабатывания.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и GB 14048.4. Класс защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении. Конструкция выполнена из самозатухающего пластика, устойчивого к перегреву. Индикация срабатывания - механическая флажковая метка - позволяет визуально определить причину отключения даже при выключенном питании.

Преимущества

• Стабильная работа при колебаниях температуры окружающей среды благодаря термокомпенсации;
• Гибкость настройки - возможность точной регулировки тока срабатывания в заданном диапазоне;
• Поддержка ручного и автоматического сброса - снижает риск аварийного запуска после срабатывания;
• Высокая долговечность контактов - рассчитано на более чем 100 000 операций включения/выключения;
• Интеграция с системами контроля - четыре контакта позволяют использовать сигналы для PLC, световой сигнализации или блокировочных цепей.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - работает только с переменным током 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей;
• Чувствителен к внешним источникам тепла - не рекомендуется монтировать рядом с нагревательными элементами или в местах с высокой температурой воздуха (>+60 C);
• Запрещено использование в взрывоопасных зонах - отсутствует сертификация Ex.

Примеры использования

• Защита насоса в системе водоснабжения мощностью 3 кВт, потребляющим около 10 А;
• Контроль работы вентилятора на промышленной печи с током 11 А;
• Обеспечение безопасности конвейера в пищевой промышленности, где требуется периодическая остановка и ручной сброс;
• Интеграция в панель управления станком с ЧПУ для отключения двигателя при перегрузке.

Практические советы

• Перед установкой проверьте фактический ток двигателя - он должен находиться в середине диапазона 9–12 А для максимальной точности защиты;
• При использовании в условиях частых пусков (например, лифт, кран) убедитесь, что класс 10 достаточен - для очень частых циклов лучше выбрать класс 20;
• После срабатывания всегда проверяйте причины перегрузки перед сбросом - игнорирование проблемы приведёт к повторному отказу;
• При монтаже на DIN-рейку используйте только оригинальные крепления от CHINT - несовместимые держатели могут нарушить теплообмен и работу термочувствительного элемента;
• Для удалённого наблюдения за состоянием реле подключите один из NO-контактов к индикатору или контроллеру HMI.
