Реле тепловое для контакторов 09А-25А 9.0А-13.0А РТ-02 | 23166DEK DEKraft APC

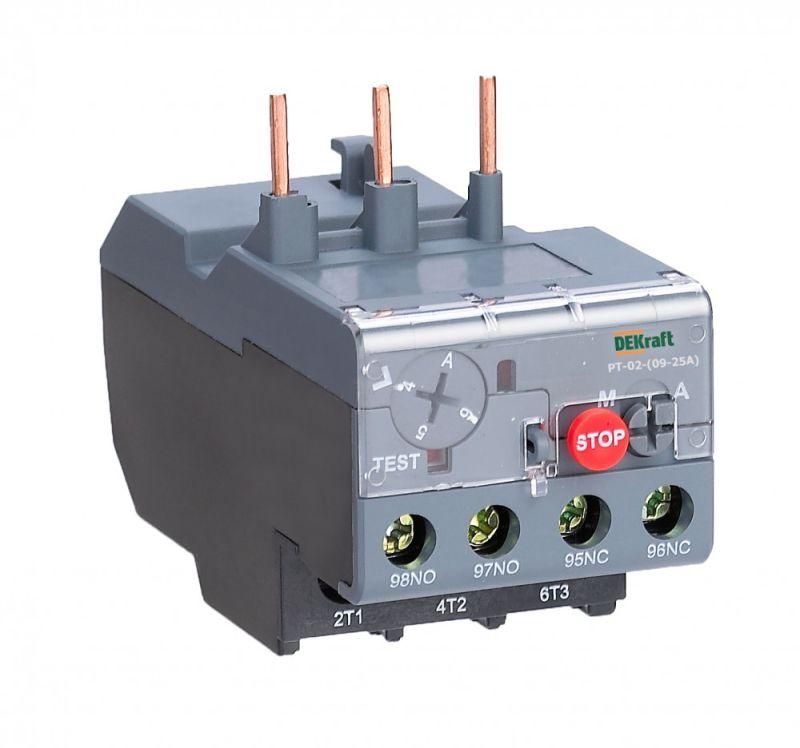

Термореле DEKraft 23166dek предназначено для защиты электродвигателей от перегрузки и перегрева, совмещается с контактными аппаратами в диапазоне 9–13 А. Это надёжное решение для промышленного оборудования, где важна точная настройка и долгий срок службы.

Назначение и область применения

Термореле DEKraft 23166dek защищает электромоторы от повреждений из-за длительной перегрузки по току. Его применяют в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями. Устанавливается непосредственно на контакторы серии 09А–25А, обеспечивая комбинированную защиту.

Технические характеристики

• Номинальный ток: 13 А - максимальный рабочий ток, при котором устройство сохраняет стабильность.
• Диапазон регулировки: 9–13 А - позволяет точно настроить порог срабатывания под реальную нагрузку двигателя.
• Класс термореле: 10 - время срабатывания при перегрузке 7,2×Iн составляет 4–10 секунд; подходит для стандартных двигателей без высоких пусковых токов.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Контакты: 2 нормально замкнутых (НЗ) и 2 нормально разомкнутых (НО) - обеспечивают гибкую интеграцию в цепи сигнализации и аварийного отключения.
• Подключение: винтовые зажимы - надёжный и проверенный способ фиксации проводов без специального инструмента.
• Монтаж: непосредственный или обособленный - можно закрепить прямо на контактор или отдельно на DIN-рейку.

Совместимость и монтаж

Термореле DEKraft 23166dek совместимо с контактными аппаратами стандарта 09А–25А, включая модели от SE (Dekraft) и аналогичные. При монтаже важно соблюдать плотность прилегания к основанию контактора - это гарантирует правильную передачу тепла от обмоток двигателя. Винтовые клеммы затягиваются усилием до упора, без перетяга. Обособленный монтаж допускается, но требует прокладки контрольных проводов между реле и контактором.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Применяется в соответствии с классом защиты IP20 - не предназначено для работы во влажных или запылённых средах без дополнительной защиты корпуса.

Преимущества

• Точная настройка тока срабатывания в широком диапазоне (9–13 А) снижает риск ложных срабатываний.
• Стандартный класс 10 обеспечивает согласованность с типовыми режимами пуска большинства промышленных двигателей.
• Четыре контакта (2 НО + 2 НЗ) позволяют использовать реле как для отключения питания, так и для подачи сигнала на пульт управления.
• Простая механическая конструкция без электроники - отказоустойчиво в условиях вибраций и скачков напряжения.

Ограничения применения

• Не подходит для двигателей с частыми пусками или высокими пусковыми токами (например, крановые механизмы) - класс 10 слишком медленный для таких условий.
• Не рассчитано на работу в условиях повышенной влажности, пыли или химически активной среды - требуется внешняя защита (корпус IP54+).
• Не имеет функции автоматического восстановления - после срабатывания необходимо вручную сбросить реле кнопкой.
• Не используется в сетях постоянного тока - только переменный ток 50/60 Гц.

Примеры использования

• Защита насоса воды в системе водоснабжения с мощностью 3 кВт (ток ~8–11 А).
• Контроль температуры двигателя в конвейерной линии пищевого производства.
• Интеграция в панель управления вентиляционным блоком с током потребления 12 А.

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя - настройте реле на 10–15% выше, чтобы избежать ложных срабатываний при пуске.
• При монтаже на контактор убедитесь, что поверхность чистая и не деформирована - плохой контакт снижает чувствительность.
• После срабатывания дайте реле остыть 5–10 минут перед сбросом - это продлит срок службы нагревательного элемента.
• Для обособленного монтажа используйте экранированные провода длиной не более 1 метра - длинные линии могут вызывать помехи.
• Регулярно осматривайте винтовые клеммы - ослабление даже одного болта может привести к перегреву и выходу устройства из строя.
