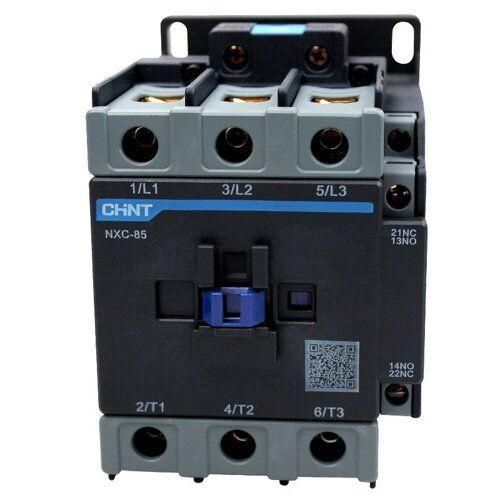

Контактор NXC-85 85А кат. 220В AC 1НО+1НЗ AC-3 (R) CHINT 836816

Контактор CHINT NXC-85 с катушкой на 220 В AC предназначен для частого включения и отключения электродвигателей и других мощных нагрузок. Модель 836816 оснащена тремя силовыми контактами и одним вспомогательным контактом каждого типа - нормально открытым и нормально замкнутым - что делает её универсальным решением для автоматизации.

Назначение и область применения

Контактор CHINT NXC-85 используется для дистанционного управления мощными нагрузками, особенно двигателями переменного тока. Он применяется там, где требуется частое включение/выключение - например, на конвейерах, насосах, вентиляторах, компрессорах и станках. Контактор NXC-85 легко интегрируется в системы управления и может работать в составе электромагнитного пускателя при подключении к тепловому реле.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 85 А (по классу AC-3 - для управления асинхронными двигателями)
• Напряжение катушки управления: 220 В AC
• Количество силовых контактов: 3 нормально открытых (3NO)
• Количество вспомогательных контактов: 1 нормально открытый (1NO) + 1 нормально замкнутый (1NC)
• Тип изделия: электромагнитный контактор

Совместимость и монтаж

Контактор NXC-85 устанавливается на DIN-рейку шириной 35 мм. Подключение силовых проводов осуществляется через винтовые зажимы - допустимо использовать медные жилы сечением до 25 мм2. Управляющая катушка работает от сети 220 В AC, поэтому для подключения нужен источник именно такого напряжения. Вспомогательные контакты предназначены для сигнализации состояния (например, “двигатель включен”) или построения блокировочных цепей. Обязательно проверьте соответствие посадочного места на рейке перед установкой - корпус имеет фиксированную форму, совместимую со стандартной DIN-рейкой.

Безопасность и стандарты

Контактор CHINT NXC-85 соответствует международным стандартам IEC 60947-4-1 для контакторов переменного тока. Применяется класс изоляции и коммутационная способность, обеспечивающие безопасную работу при перегрузках и коротких замыканиях. Несмотря на высокую надёжность, устройство не защищено от внешних воздействий - не предназначен для установки в условиях повышенной влажности, пыли или агрессивной среды без дополнительной защиты.

Преимущества

• Компактный размер позволяет экономить место в распределительном щите
• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/отключения
• Чётко выраженные вспомогательные контакты упрощают проектирование схем управления
• Стандартная форма корпуса обеспечивает совместимость с большинством DIN-реек и креплений

Ограничения применения

• Не предназначен для постоянной работы при токах выше 85 А - возможен перегрев и выход из строя
• Работает только при напряжении катушки 220 В AC; несовместим с постоянным током или другими значениями напряжения
• Отсутствует собственная защита от перегрузки - требует обязательного подключения теплового реле при управлении двигателями
• Не имеет степени защиты IP - нельзя устанавливать в открытом воздухе или сырых помещениях без бокса

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Автоматическое включение вентилятора по сигналу термостата
• Циклический запуск конвейера в пищевой промышленности
• Система аварийного отключения с использованием нормально замкнутого вспомогательного контакта

Практические советы

• При подборе контактора всегда сверяйте тип нагрузки - NXC-85 оптимизирован для AC-3 (пуски двигателей), а не для нагревателей (AC-1)
• Используйте предохранители или автоматические выключатели с характеристикой D или C для защиты от кратковременных пусковых токов
• Подключайте вспомогательные контакты только к цепям малой мощности - они не рассчитаны на большие токи
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление снижает надёжность
• Если планируете сборку пускателя - выбирайте тепловое реле с подходящим диапазоном регулировки тока (например, RTH-85)
