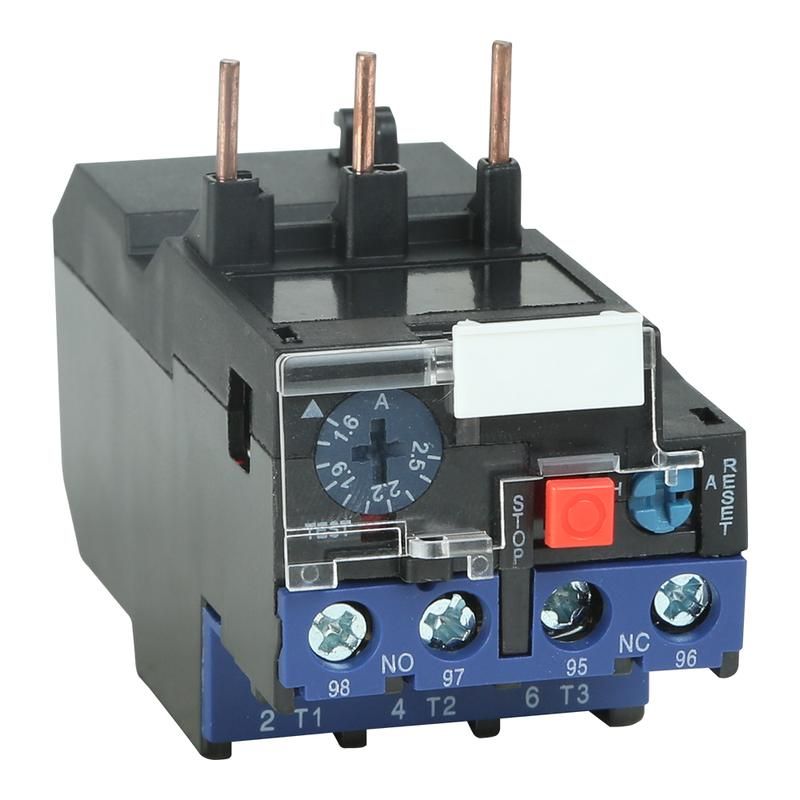

Реле тепловое OptiStart E LRE16-32A-(9-13A) | 330324 КЭАЗ

Реле тепловое LRE16-32A (9-13A) от КЭАЗ предназначено для защиты электродвигателей от перегрузок и обрыва фазы. Устройство работает в паре с контакторами и подходит для промышленных систем, где важна надежная аварийная остановка - например, на насосах, конвейерах или лифтах.

Назначение и область применения

Реле тепловое LRE16-32A (9-13A) защищает электродвигатели переменного тока от длительной перегрузки, перекоса фаз, обрыва одной из фаз, затяжного пуска и заклинивания ротора. При достижении опасных значений тока реле размыкает цепь управления контактором, отключая двигатель.

Подходит для использования в системах управления: насосами, вентиляторами, грузоподъёмными механизмами (лифты, краны), тепловыми завесами, печами, станками, системами АВР и другими устройствами с асинхронными двигателями до 5,5 кВт.

Технические характеристики

• Номинальный ток: 32 А - максимальный ток, который может проходить через реле без повреждения;
• Уставка тока: 9–13 А - диапазон регулировки порога срабатывания; выбирать необходимо под реальный рабочий ток двигателя;
• Номинальное напряжение: 400 В - допустимое напряжение сети переменного тока;
• Род тока: переменный (AC);
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Количество контактов: 4 - два нормально замкнутых (NC) и два нормально открытых (NO) для управления цепью контроля;
• Исполнение: нормально открытое - контакт разомкнут при обычном состоянии, замыкается при срабатывании;
• Класс защиты: 10A - время срабатывания при 7,2-кратной перегрузке составляет 10–20 секунд, что соответствует требованиям для защиты двигателей;
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов >12,5 мм, но не от воды и пыли;
• Мощность двигателя: до 5,5 кВт - рекомендованная нагрузка для оптимальной работы;
• Способ монтажа: непосредственное крепление на DIN-рейку;
• Тип присоединения: винтовые зажимы - подходят для проводов сечением до 2,5 мм2.

Совместимость и монтаж

Реле тепловое LRE16-32A (9-13A) совместимо с контакторами серии LC1D и другими моделями, имеющими аналогичную посадочную площадку. Монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы - провода должны быть зачищены на 8–10 мм, плотно затянуты без перекосов.

Не требует внешнего питания - питание получает от контролируемой цепи через свои контакты. Для правильной работы важно соблюдать порядок подключения фаз: входные и выходные клеммы не меняются местами.

Безопасность и стандарты

Реле соответствует международным стандартам IEC/EN 60947-4-1 и ГОСТ Р 50030.4.2. Произведено на КЭАЗ - предприятии с сертифицированной системой качества ISO 9001. Конструкция обеспечивает безопасную работу в условиях промышленных помещений с температурой от -5C до +40C.

Преимущества

• Автоматическое отключение при обрыве фазы - даже если ток ниже порога уставки;
• Высокая точность срабатывания благодаря термобимetalлической системе;
• Фиксированная уставка в пределах 9–13 А снижает риск неверной настройки;
• Компактные габариты позволяют использовать в ограниченных шкафах;
• Встроенные индикаторы состояния - легко диагностировать причину отключения.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока;
• Не защищает от коротких замыканий - требуется установка автоматических выключателей или предохранителей;
• IP20 не позволяет применять в сырых, пыльных или наружных условиях без дополнительной защиты корпуса;
• Не рассчитан на частые включения/выключения - высокая механическая нагрузка может снизить срок службы;
• Запрещена работа при температуре выше +40C или ниже -5C без учета окружающей среды.

Примеры использования

• Лифт: реле отключает двигатель при заклинивании или перегрузке кабины;
• Циркулярная пила: защита от перегрева при долгой работе под нагрузкой;
• Насосная станция: предотвращает выход из строя двигателя при перекосе фаз в трехфазной сети;
• Система АВР: обеспечивает безопасное переключение на резервный источник при отказе основного питания.

Практические советы

• Выбирайте уставку ближе к фактическому рабочему току двигателя - лучше немного меньше, чем больше;
• Проверьте соответствие сечения проводов и класса зажимов - перегрев возможен при использовании слишком толстых жил;
• После срабатывания дождитесь остывания реле перед повторным включением - обычно 2–5 минут;
• При установке в шкафу обеспечьте свободный доступ к кнопке сброса и вентиляцию вокруг устройства;
• Не используйте реле LRE16-32A (9-13A) для защиты двигателей мощностью более 5,5 кВт - это нарушит режим тепловой защиты.
