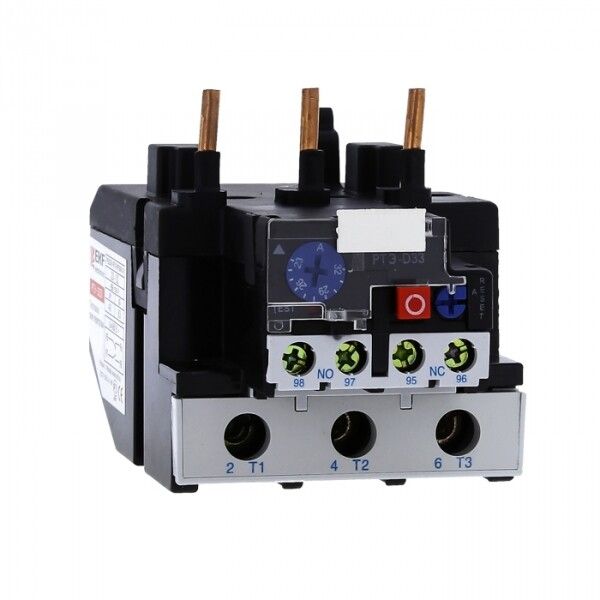

Реле тепловое РТЭ-3353 23-32А EKF PROxima | rel-3353-23-32

Реле тепловое РТЭ-3353 23-32А от бренда EKF серии PROxima предназначено для защиты электродвигателей от перегрузки по току. Это дополнительное устройство, которое устанавливается совместно с контактором, превращая его в полноценную систему защиты. Простой монтаж, надежная работа и широкий диапазон регулировки делают РТЭ-3353 23-32А популярным решением в промышленной автоматике.

Назначение и область применения

Реле тепловое РТЭ-3353 23-32А защищает электродвигатели и другую нагрузку от длительных перегрузок, которые могут вызвать перегрев и выход оборудования из строя. Устройство работает в связке с контактными аппаратами - именно поэтому его классифицируют как доп. устройство к контакторам. Подходит для применения в системах управления станками, насосами, компрессорами, конвейерами и другими механизмами с периодическим режимом работы.

Технические характеристики

• Номинальный ток: 23–32 А - диапазон, на который можно точно настроить срабатывание при перегрузке;
• Номинальное напряжение: 400 В - максимальное напряжение силовой цепи, которую может контролировать реле;
• Цепь управления: 220 В переменного тока - питание для сигнализационных и управляющих контуров;
• Количество полюсов: 3 - обеспечивает трехфазную защиту; все фазы контролируются одновременно;
• Класс точности: 10 - время срабатывания соответствует требованиям ГОСТ Р 50030.4.1-2002, что гарантирует адекватную реакцию на перегрузку без ложных срабатываний;
• Контакты: 1 нормально разомкнутый (НО) и 1 нормально замкнутый (НЗ) - используются для передачи сигналов в системы управления или аварийной сигнализации;
• Частота: 50 Гц - оптимизировано для сетей России и стран СНГ;
• Макс. сечение кабеля: 25 мм2 - позволяет подключать мощные провода без переходников;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным и холодным климатом, в том числе в неотапливаемых зонах;
• Диапазон температур: от –40C до +55C - сохраняет работоспособность даже в суровых условиях;
• Автоматический перезапуск: да - после остывания реле восстанавливает соединение без ручного вмешательства;
• Подключение: винтовые зажимы - надежное и проверенное решение для постоянных соединений;
• Монтаж: непосредственное крепление - устанавливается прямо на DIN-рейку рядом с контактором;
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогичных изделий;
• Соответствие: ГОСТ Р 50030.4.1-2002 - сертифицировано по российским стандартам безопасности.

Совместимость и монтаж

Реле тепловое РТЭ-3353 23-32А совместимо с большинством контакторов серии КМИ, КТП и других моделей, имеющими стандартизированные крепления на DIN-рейку. Монтаж выполняется путём просто щелчка на рейке - никаких дополнительных кронштейнов или болтов не требуется. Для подключения силовых проводов используйте винтовые зажимы: затяжка должна быть достаточной, чтобы исключить нагрев, но без деформации жил. Обязательно соблюдайте максимальное сечение 25 мм2 - более толстые провода не войдут в зажимы. Командные цепи (220 В) подключаются к контактам NЗ и НО согласно принципиальной схеме управления.

Безопасность и стандарты

Реле тепловое РТЭ-3353 23-32А соответствует ГОСТ Р 50030.4.1-2002, который регламентирует требования к термореле для защиты двигателей. Его конструкция предотвращает случайное прикосновение к токоведущим частям благодаря корпусу с степенью защиты IP20. Автоматический перезапуск реализован безопасно - устройство не включится, пока температура элемента не вернётся к нормальному уровню. Однако в условиях повышенной запылённости или сырости применение требует дополнительной защиты корпуса - внутренние механизмы не герметизированы.

Преимущества

• Широкий диапазон настройки тока (23–32 А) - позволяет использовать одно реле вместо нескольких моделей;
• Наличие двух типов вспомогательных контактов - упрощает сборку схем контроля состояния и аварийной остановки;
• Автоматический перезапуск снижает необходимость обслуживания в бесконтактном режиме;
• Высокая механическая прочность и долгий срок службы - гарантированный срок эксплуатации составляет 84 месяца;
• Совместимость с продукцией EKF серии PROxima - легко формируется единая система управления и защиты.

Ограничения применения

• Не предназначен для защиты от коротких замыканий - обязательно использование автомата или предохранителей в цепи;
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне помещений или в сырых средах без дополнительного кожуха;
• Не поддерживает реверсирование - используется только в одном направлении вращения двигателя;
• Настройка тока возможна только в рамках 23–32 А - для меньших или больших значений потребуется другое реле;
• Требует наличия внешнего питания 220 В для работы вспомогательных контактов - не работает в цепях с нулевой управляемостью.

Примеры использования

• Защита трёхфазного электродвигателя насоса в системе водоснабжения - при заклинивании крыльчатки реле отключит питание через несколько секунд;
• Контроль работы воздушного компрессора в цеху - вспомогательный контакт НЗ подаёт сигнал на световую индикацию “Перегрузка”;
• Обеспечение безопасности конвейерной линии - при превышении тока двигатель останавливается, а сигнал НО активирует аварийную остановку всей линии;
• Система управления лифтами или эскалаторами - сочетание с контактором создаёт комплексную защиту без лишних компонентов.

Практические советы

• Выбирая РТЭ-3353 23-32А, убедитесь, что номинальный ток двигателя попадает в диапазон 23–32 А - лучше выбрать значение чуть выше расчетного, но не больше 110%;
• При настройке тока срабатывания используйте шкалу на корпусе - поворачивайте регулятор медленно, чтобы не сломать механизм;
• Проверьте правильность подключения вспомогательных контактов до первого пуска - неверная схема может привести к отказу системы управления;
• Если реле часто срабатывает, проверьте не только нагрузку, но и качество сети - скачки напряжения влияют на тепловую чувствительность;
• При работе в условиях низких температур (-30…-40C) рекомендуется прогревать оборудование перед первым включением - резкий перепад может временно изменить порог срабатывания.
