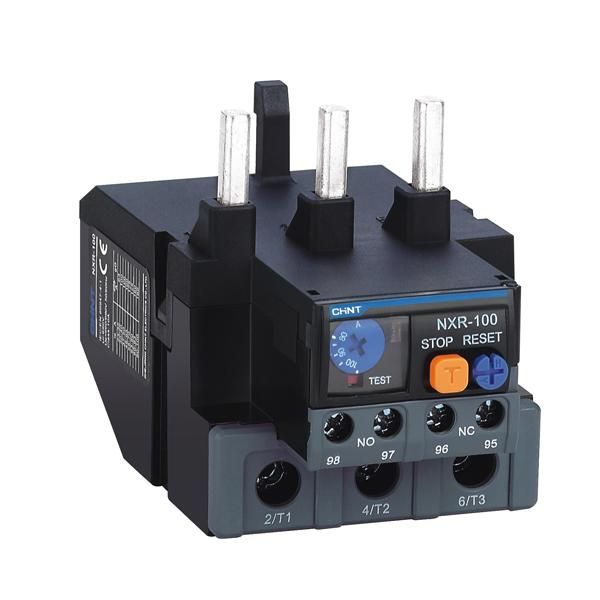

Реле тепловое NXR-100 23A-32A (R) | 837122 CHINT

Реле тепловое NXR-100 23А-32А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Модель входит в серию NXR и обеспечивает точную настройку тока срабатывания в пределах 23–32 А, что делает её подходящей для средних по мощности установок. Артикул 837122 соответствует конкретному диапазону тока и типу исполнения.

Назначение и область применения

Реле тепловое NXR-100 23А-32А (R) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для оборудования с рабочим напряжением до 690 В и частотой 50/60 Гц. Часто применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим промышленным оборудованием. Может использоваться как автономно, так и совместно с контакторами.

Технические характеристики

• Диапазон регулировки тока: 23–32 А - позволяет точно настроить порог срабатывания под реальную нагрузку двигателя;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что соответствует стандарту IEC 60947-4-1 для защиты двигателей;
• Максимальное рабочее напряжение: 690 В - поддерживает работу в высоковольтных сетях, включая промышленные системы 660 В;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют реализовать сигнализацию и управление;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов, требуют затяжки усилием 0,5–0,7 Нм;
• Функция перезапуска: да - после срабатывания можно вручную или автоматически восстановить питание;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных кронштейнов.

Совместимость и монтаж

Реле тепловое NXR-100 23А-32А (R) совместимо с контактными устройствами серии LC1-D и другими моделями, имеющими стандартный крепёж для термореле. Для монтажа требуется свободная площадь около 40×60 мм. Установка выполняется на DIN-рейку типа TS35. Клеммы рассчитаны на провода сечением 0,5–2,5 мм2. Перед подключением убедитесь, что токовая настройка соответствует номинальному току двигателя - перегрев возможен при завышенной настройке, а ложные срабатывания - при заниженной.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1 и EN 60947-4-1. Обеспечивает класс защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги. Применяется только во внутренних помещениях с контролируемой температурой и отсутствием агрессивных газов.

Преимущества

• Стабильная работа при колебаниях температуры окружающей среды благодаря термокомпенсации;
• Визуальная индикация срабатывания - красный флажок на корпусе показывает причину отключения;
• Поддержка ручного и автоматического сброса - гибкость в управлении;
• Высокая механическая прочность корпуса из самозатухающего пластика;
• Удобство диагностики - наличие тестового кнопки для имитации срабатывания без нагрева.

Ограничения применения

• Не предназначен для защиты цепей постоянного тока - работает только с переменным током 50/60 Гц;
• Не рекомендуется использовать в условиях повышенной запылённости, влажности или агрессивной среды - отсутствует герметизация;
• Не подходит для двигателей с током ниже 23 А - минимальный порог настройки выше 23 А;
• Требуется периодическая проверка крепления винтов - ослабление может вызвать перегрев контактов.

Примеры использования

• Защита асинхронного двигателя 3 кВт на конвейере с током 28 А;
• Комплексная система управления насосной станцией с несколькими двигателями, где каждое реле настраивается под свою нагрузку;
• Автоматическое отключение вентилятора при заклинивании крыльчатки - срабатывание по перегрузке и последующий ручной сброс.

Практические советы

• Перед установкой сверьте номинальный ток двигателя с диапазоном 23–32 А - если ток ближе к границе, выбирайте модель с более широким диапазоном;
• При использовании в условиях частых пусков (например, лифты, прессы) учитывайте, что класс 10 допускает задержку срабатывания - для быстродействующих систем может потребоваться другой класс;
• После каждого срабатывания проверьте состояние контактов и плотность затяжки винтов - даже малый люфт снижает срок службы;
• Для удалённого контроля используйте один из NO-контактов для подключения к PLC или световой сигнализации;
• Не устанавливайте рядом с источниками тепла - влияние внешней температуры может исказить показания термобиметаллической системы.
