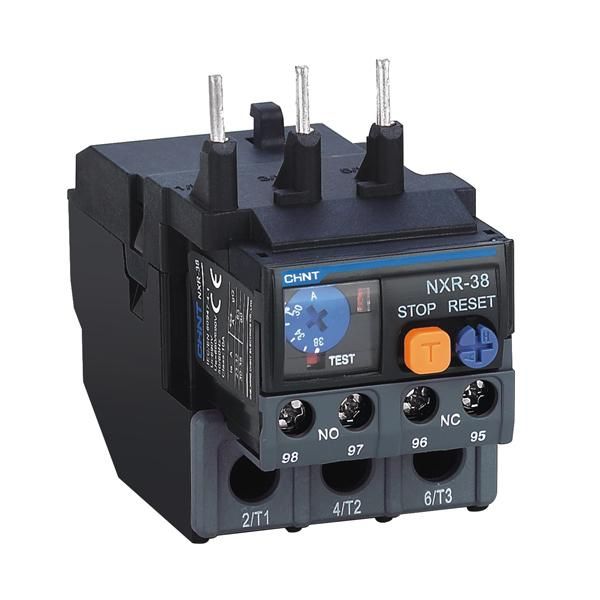

Реле тепловое NXR-38 23A-32A (R) | 837120 CHINT

Реле тепловое NXR-38 23А-32А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током в пределах 23–32 А, обеспечивает автоматический и ручной сброс, совместимо с контактными аппаратами и монтируется непосредственно на DIN-рейку или корпус оборудования.

Назначение и область применения

Реле тепловое NXR-38 23А-32А (R) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Может использоваться как автономное устройство или в паре с контактором.

Технические характеристики

• Диапазон регулировки тока: 23–32 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при перегрузке 1,2×I_n составляет 20–120 секунд, что соответствует стандарту IEC 60947-4-5;
• Максимальное рабочее напряжение: 690 В - подходит для промышленных сетей высокого напряжения;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют подключать цепи сигнализации, блокировки и управления;
• Тип подключения: винтовые зажимы - надёжное и удобное соединение проводов без необходимости специальных инструментов;
• Способ монтажа: непосредственное крепление - возможно крепление на DIN-рейку или прямо на поверхность устройства;
• Функция перезапуска: есть - после срабатывания можно перевести реле в положение “ручной” или “автоматический” сброс.

Совместимость и монтаж

Реле тепловое NXR-38 23А-32А (R) совместимо с контактными аппаратами серии NXC и другими моделями, имеющими стандартизированный крепёж. Монтаж выполняется без дополнительных адаптеров: устройство крепится либо на DIN-рейку шириной 35 мм, либо напрямую к стенке шкафа через отверстия на основании. Для правильной работы необходимо соблюдать посадочные габариты и не затягивать винты с усилием более 0,5 Нм - это предотвращает деформацию контактов.

Безопасность и стандарты

Реле тепловое NXR-38 23А-32А (R) соответствует требованиям международного стандарта IEC 60947-4-5 и имеет сертификацию CE. Обеспечивает безопасную работу в условиях температур от -25C до +60C и относительной влажности до 90%. Конструкция исключает самопроизвольное срабатывание при вибрациях и механических ударах.

Преимущества

• Стабильная работа при колебаниях температуры благодаря термокомпенсации - точность срабатывания сохраняется даже при изменении окружающей среды;
• Индикатор состояния - визуальное определение сработавшего реле по выступающему флажку;
• Гибкая настройка сброса - выбор между автоматическим восстановлением (после остывания) и ручным (требуется нажатие кнопки);
• Высокая долговечность контактов - рассчитано на более чем 100 000 операций коммутации;
• Удобная диагностика - наличие тестовой кнопки позволяет проверить работоспособность без нагрузки.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только для переменного тока 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей;
• Не рекомендуется использовать в средах с повышенной запылённостью без дополнительной герметизации - хотя IP-класс не указан, внутренние механизмы чувствительны к попаданию пыли;
• Запрещена установка рядом с источниками сильного тепла - влияет на точность срабатывания.

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения мощностью 3 кВт;
• Контроль тока в конвейере на пищевом производстве с частотой вращения 50 Гц;
• Автоматическое отключение вентилятора охлаждения при превышении допустимой нагрузки;
• Подключение в составе пускателя с контактором NXC-40 для комплексной защиты электромотора.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 23–32 А - используйте мультиметр или кламповую плоскогубцы;
• Настройку тока срабатывания выполняйте только при отключенном питании - вращайте регулировочный винт до совпадения метки с нужным значением;
• При использовании в режиме “автоматический сброс” учтите, что оборудование начнёт работать снова после остывания - это может быть опасно в некоторых технологических процессах;
• При монтаже на DIN-рейку убедитесь, что реле плотно зафиксировано - слабый контакт вызывает нагрев и ложные срабатывания;
• Регулярно проверяйте состояние контактов и чистоту зажимов - окисление снижает надёжность передачи тока.
