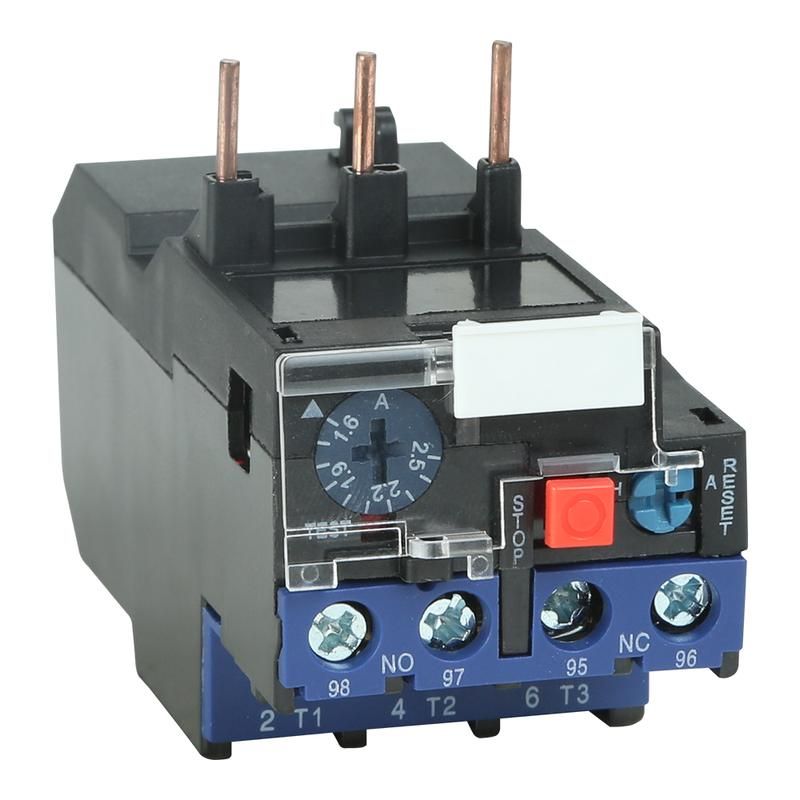

Реле тепловое OptiStart E LRE32-32A-(23-32A) | 330327 КЭАЗ

Реле тепловое LRE32-32A (23-32A) от КЭАЗ предназначено для защиты электродвигателей от перегрузок и обрыва фазы. Это надёжное решение для промышленных систем, где важна стабильность работы оборудования - от насосов до конвейеров. Артикул 330327 соответствует модели с номинальным током 32 А.

Назначение и область применения

Реле тепловое LRE32-32A (23-32A) защищает электродвигатели переменного тока от длительной перегрузки, перекоса фаз, обрыва одной из фаз, затянутого пуска и заклинивания ротора. При возникновении опасных условий реле размыкает цепь, предотвращая повреждение двигателя.

Подходит для использования в системах управления: насосами, вентиляторами, лифтами, кранами, тепловыми завесами, печами, станками, системами АВР и осветительными установками с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который реле способно контролировать без срабатывания;
• Уставка тока: диапазон 23–32 А - можно настроить под конкретный двигатель внутри этого интервала;
• Номинальное напряжение: 400 В - работает в трёхфазных сетях с таким напряжением;
• Мощность двигателя: до 15 кВт - рекомендованная максимальная мощность защищаемого электродвигателя;
• Количество контактов: 4 - три главных контактных пары для размыкания фаз и один вспомогательный контакт для сигнализации или блокировки;
• Класс защиты: 10A - время срабатывания при перегрузке в 6 раз выше уставки составляет 8–15 секунд; обеспечивает согласование с типичными характеристиками двигателей;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не защищено от пыли и воды;
• Исполнение: открытое - корпус не герметичен, требует установки в щите или защищённом месте;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку без дополнительных адаптеров;
• Тип присоединения: винтовое - провода зажимаются болтами, что позволяет использовать многожильные и одножильные кабели.

Совместимость и монтаж

Реле тепловое LRE32-32A (23-32A) совместимо с контакторами серии LC1D и другими устройствами, имеющими стандартную посадочную ширину 17,5 мм. Установка происходит на DIN-рейку типа TS35/7,5 или TS35/15. Для правильной работы необходимо соблюдать расстояние между реле и нагревательными элементами - минимум 5 см, чтобы исключить влияние внешнего тепла.

При подключении используйте провода сечением от 0,75 до 2,5 мм2. Затяжка винтов должна выполняться усилием 0,5–0,7 Нм - недостаточно плотно - риск окисления, слишком сильно - повреждение контакта.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ IEC 60947-4-1 и МЭК 60947-4-1. Произведено на КЭАЗ - предприятии с сертифицированной системой качества ISO 9001. Все материалы и сборка проходят контроль на соответствие нормам безопасности для промышленного оборудования.

Преимущества

• Автоматическое отключение при обрыве фазы - даже если уставка выставлена ниже порога, реле сработает сразу;
• Высокая точность срабатывания благодаря термобиметаллической системе с температурной компенсацией;
• Встроенная кнопка «Проверка» - позволяет тестировать работу механизма без реальной перегрузки;
• Визуальный индикатор состояния - показывает, было ли срабатывание, и нуждается ли реле в ручном сбросе;
• Простая замена - не требуется переподключение всей цепи, достаточно отсоединить и заменить само реле.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - только трёхфазные;
• Не работает при частотных преобразователях - применяется только в прямых пусках;
• IP20 не допускает использование во влажных, запылённых или взрывоопасных средах без дополнительной защиты;
• Не рассчитан на частые включения/выключения - больше 6 раз в час снижает срок службы;
• Не следует применять в условиях температуры ниже −25 C или выше +60 C - возможны отказы в работе.

Примеры использования

• На насосной станции - защита глубинного насоса от перегрузки при забивании всасывающего фильтра;
• В системе вентиляции - предотвращение выхода из строя вентилятора при заклинивании крыльчатки;
• На конвейере - отключение при застревании продукта, вызывающем повышенный ток;
• В АВР - обеспечение безопасного перехода на резервный источник питания без перегрева основного двигателя.

Практические советы

• Перед установкой проверьте, что уставка тока на реле соответствует номинальному току вашего двигателя - лучше выбрать ближайшую нижнюю отметку в диапазоне 23–32 А;
• Если двигатель часто запускается под нагрузкой - выбирайте класс защиты 10A, он лучше совпадает с тепловыми характеристиками таких машин;
• После каждого срабатывания обязательно выполните ручной сброс - реле не восстанавливается автоматически;
• Не устанавливайте рядом с источниками тепла - радиаторы, трансформаторы, нагреватели могут вызвать ложное срабатывание;
• Заменяйте реле при появлении следов оплавления на контактах или при частых случайных отключениях - возможно, износился биметаллический элемент.
