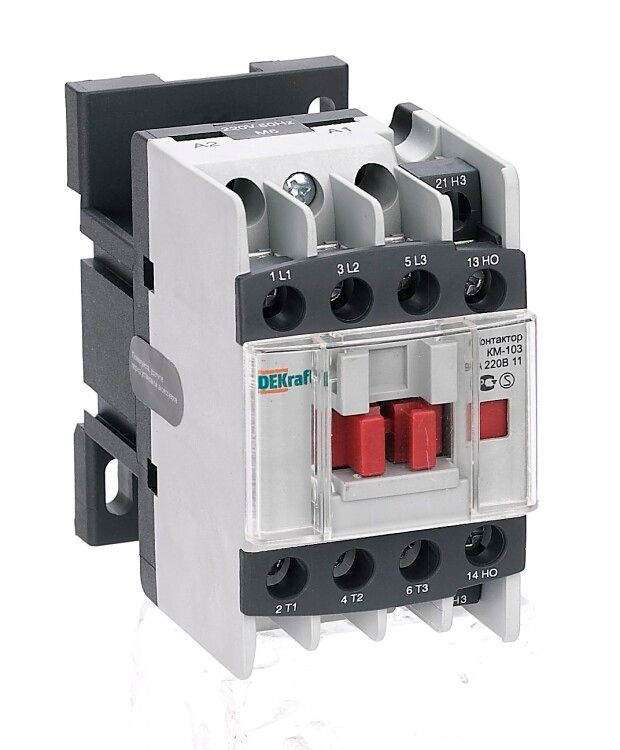

Контактор КМ-103 9А кат. 24В AC 1НО+1НЗ AC-3 DEKraft 22100DEK APC

Контактор КМ-103 от DEKraft — устройство для дистанционного включения и выключения электрических нагрузок, особенно подходящий для управления асинхронными двигателями и другим оборудованием в промышленных системах. Артикул 22100dek обеспечивает надёжную коммутацию при напряжении 24 В переменного тока и токе до 9 А.

Назначение и область применения

Контактор КМ-103 предназначен для частого включения и отключения электрических цепей с активной или индуктивной нагрузкой. Чаще всего используется для запуска и останова трёхфазных асинхронных двигателей мощностью до 4 кВт при напряжении 400 В. Подходит для автоматических систем управления: конвейеры, насосы, компрессоры, вентиляторы, станки. Также применяется в пультах управления, щитах автоматизации и распределительных устройствах.

Технические характеристики

• Номинальный ток: 9 А (при AC-3, 400 В)
• Напряжение катушки управления: 24 В переменного тока (AC)
• Число силовых полюсов: 3
• Количество вспомогательных контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Коммутируемая мощность: до 4 кВт (AC-3, 400 В)
• Тип подключения силовых контактов: винтовые зажимы
• Максимальное сечение провода: 25 мм²
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не герметичен
• Исполнение: нереверсивное — управление одним направлением работы
• Способ монтажа: на DIN-рейку (35 мм) или на монтажную плату
• Климатическое исполнение: УХЛ4 — работает при температуре от −25 °C до +40 °C, умеренно влажный климат
• Соответствие стандарту: ГОСТ 50030.5.1

Совместимость и монтаж

Контактор КМ-103 легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации достаточно защёлкнуть корпус на рейке — никаких дополнительных креплений не требуется. Подключение силовых проводов выполняется через винтовые зажимы: максимальное сечение кабеля — 25 мм². Вспомогательные контакты доступны для подключения цепей управления, сигнализации или блокировок. Катушка управления рассчитана исключительно на 24 В переменного тока — использование постоянного тока или других значений напряжения недопустимо.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ 50030.5.1, что гарантирует соответствие международным нормам безопасности для аппаратов управления. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, однако не защищает от пыли и влаги — поэтому не рекомендуется для открытых площадок или сырых помещений без дополнительной защиты. Производитель DEKraft предусматривает возможность установки защитных крышек (не входят в комплект), которые повышают безопасность при обслуживании.

Преимущества

• Высокая механическая износостойкость — способен выдерживать десятки тысяч операций включения/выключения
• Удобный монтаж на DIN-рейку — позволяет быстро заменить или добавить устройство в шкаф
• Наличие одного НО и одного НЗ контакта — даёт гибкость для реализации схем управления, блокировок и сигналов состояния
• Низкий уровень шума при работе благодаря качественной конструкции сердечника
• Поддержка стандартного напряжения 24 В AC — совместим с большинством промышленных контроллеров и реле

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды — степень защиты IP20 требует установки внутри закрытого шкафа
• Не поддерживает реверсирование двигателя — для этого нужен двойной контактор или реверсивный пускатель
• Катушка управления работает только от 24 В переменного тока — нельзя использовать с постоянным током, 12 В, 110 В или 220 В
• Не имеет встроенной тепловой защиты — для защиты двигателя необходимо применять отдельные тепловые реле

Примеры использования

• Автоматический пуск насоса в системе водоснабжения по сигналу от датчика уровня
• Управление вентилятором охлаждения в электрощите по температурному реле
• Коммутация конвейерной ленты в пищевой промышленности через PLC с выходом 24 В AC
• Сигнализация состояния “работает” / “остановлен” через вспомогательные контакты НО и НЗ

Практические советы

• При подборе кабеля учитывайте сечение — не более 25 мм²; слишком толстый провод не войдёт в зажим
• Обязательно проверьте напряжение на катушке перед первым включением — неверное напряжение приведёт к выходу из строя
• Для длительной работы в условиях высокой нагрузки используйте дополнительные защитные крышки — они снижают риск короткого замыкания при обслуживании
• Если требуется реверс, выбирайте два контактора КМ-103 с блокировкой или переходите на специализированный реверсивный пускатель
• Артикул 22100dek — точный идентификатор для заказа запасных частей или аналогов; сохраняйте его при ремонте или модернизации системы
