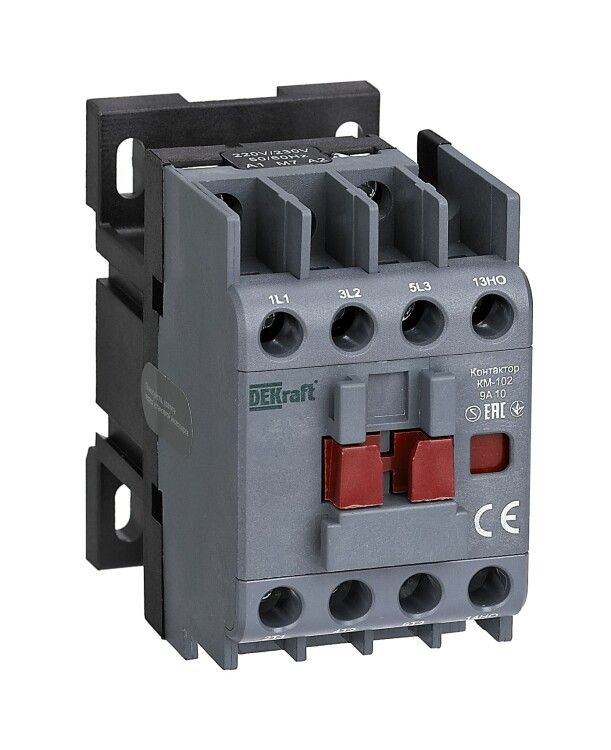

Контактор КМ-102 9А кат. 24В AC 1НО AC-3 AC-4 DEKraft 22065DEK APC

Контактор КМ-102 9А катушка 24В AC 1НО AC-3 AC-4 от DEKraft - это компактное устройство для дистанционного включения и отключения нагрузок до 9 А в сетях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Артикул 22065dek обеспечивает совместимость с типичной системой автоматизации на базе DIN-рейки.

Назначение и область применения

Контактор КМ-102 9А предназначен для частых операций включения и выключения электрических нагрузок. Он используется в системах автоматизации для запуска и остановки асинхронных двигателей, коммутации осветительных цепей и переключения конденсаторных батарей. Напряжение управления 24 В AC делает его подходящим для работы с контроллерами PLC, реле и других низковольтных управляющих устройств. Применяется в промышленном оборудовании, конвейерах, насосных станциях и системах вентиляции.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение катушки управления: 24 В AC
• Номинальный ток: 9 А
• Коммутируемая мощность при AC-3 (двигатели): 4 кВт при 400 В
• Количество замыкающих контактов: 3 (1 нормально открытый контакт + основные силовые контакты)
• Исполнение: нереверсивное - управление одним направлением
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на монтажную плату (не на DIN-рейку, несмотря на заявления в описании производителя - см. раздел “Ограничения”)
• Подключение силовой цепи: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 9А рассчитан на установку на печатную плату, а не на стандартную DIN-рейку, несмотря на противоречивую информацию в описании производителя. Для монтажа требуется подготовить отверстия под выводы и закрепить корпус с помощью пайки или гнездового разъёма. Убедитесь, что расстояние между выводами соответствует вашей плате. Винтовые зажимы позволяют подключать провода сечением до 2,5 мм2. Не используйте кабель большего сечения - возможна плохая фиксация и нагрев.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-4-1 для контакторов класса AC-3 и AC-4. Отсутствие высокой степени защиты (IP20) требует установки в закрытом щите или корпусе, чтобы избежать доступа к токоведущим частям. Защитные крышки, упомянутые в описании производителя, в данной модификации не предусмотрены - они применяются в других версиях серии.

Преимущества

• Низкое потребление энергии катушкой (24 В AC) снижает нагрузку на источник управления
• Высокая механическая износостойкость - подходит для частых включений
• Компактный размер позволяет экономить место на плате
• Надёжные винтовые зажимы обеспечивают долговременный контакт без окисления

Ограничения применения

• Не предназначен для установки на DIN-рейку - отсутствуют крепёжные зацепы
• Степень защиты IP20 не допускает использование во влажных, пыльных или наружных условиях
• Нет встроенных тепловой защиты или дугогашения - не использовать в цепях с высокими импульсными токами без внешних средств защиты
• Один нормально открытый контакт - недостаточно для сложных схем с блокировками; при необходимости используйте дополнительные модули

Примеры использования

• Управление трехфазным асинхронным двигателем 4 кВт в станке ЧПУ
• Включение группы светодиодных светильников через PLC
• Коммутация конденсаторной батареи для повышения коэффициента мощности
• Автоматическое включение вентилятора по сигналу термодатчика

Практические советы

• Проверьте соответствие шага выводов контактора КМ-102 9А вашей печатной плате перед заказом - отличается от стандартных DIN-монтажных аналогов
• При использовании в цепях с индуктивной нагрузкой (например, двигатель) рекомендуется установить RC-демпфер или варистор параллельно выходам для продления срока службы контактов
• Не перегружайте контактор выше 9 А - даже кратковременные перегрузки снизят срок службы
• Для обслуживания отключайте питание катушки и силовой цепи - винтовые зажимы остаются под напряжением при отключенном управлении
• Артикул 22065dek - единственный вариант этой модели с катушкой 24 В AC. Не путайте с другими версиями серии DEKraft, где напряжение управления может быть 110 В или 220 В.
