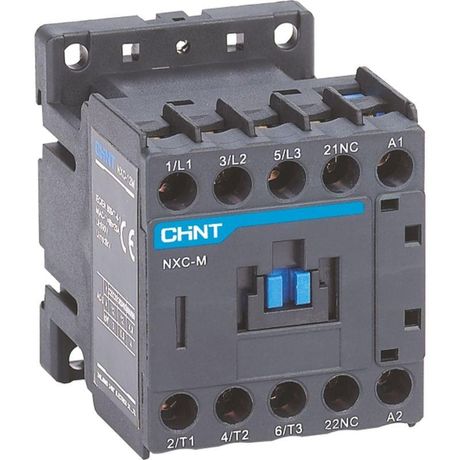

Контактор NXC-09M10 24AC 1НО 50/60Гц (R) | 836578 CHINT

Контактор CHINT NXC-09M10 предназначен для частого включения и отключения электродвигателей и других нагрузок до 9 А в сетях переменного тока. Управление осуществляется через катушку на 24 В AC, что делает устройство удобным для интеграции в системы автоматизации с низковольтной логикой.

Назначение и область применения

Контактор CHINT NXC-09M10 используется для коммутации силовых цепей в системах автоматического управления. Подходит для управления двигателями, насосами, компрессорами, светильниками и другим оборудованием, требующим удалённого или программного включения/выключения. Часто применяется в промышленных контроллерах, пультах управления, системах конвейеров и станках с числовым программным управлением.

Технические характеристики

• Напряжение питания катушки: 24 В переменного тока (AC)
• Частота: 50 / 60 Гц - совместим с сетями России и Европы
• Номинальный рабочий ток: 9 А - способен выдерживать длительную нагрузку до этого значения
• Главные контакты: 3 штуки - все нормально замкнутые, предназначены для переключения фаз
• Вспомогательные контакты: 1 нормально открытый (НО) - сигнализацией или блокировками
• Тип устройства: электромагнитный контактатор с механической блокировкой положений

Совместимость и монтаж

Контактор CHINT NXC-09M10 устанавливается на DIN-рейку шириной 35 мм - стандартная практика в распределительных щитах. Клеммы для подключения проводов рассчитаны на сечение до 2,5 мм2. Для подключения катушки используйте два провода: L1 и N. Главные контакты имеют три входа и три выхода - подключаются последовательно в цепь нагрузки. Монтаж допускается в вертикальном положении +-15°. Нельзя монтировать горизонтально - снижается надёжность работы механизма.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-4-1. Обладает классом защиты IP20 - защищено от доступа пальцев и предметов более 12 мм, но не герметично. Не рекомендуется установка во влажных помещениях без корпуса. Сертифицирован для эксплуатации в условиях температур от -5C до +40C.

Преимущества

• Устойчивая работа при колебаниях напряжения +-10% от 24 В AC
• Медленное гашение дуги - продлевает срок службы контактов
• Звуковая и визуальная индикация состояния (по наличию напряжения на катушке) возможна при внешнем подключении
• Высокая износостойкость - гарантировано 1 млн операций в режиме AC-1

Ограничения применения

• Не постоянный ток (DC) - катушка работает только на переменном токе
• Нельзя использовать для нагрузок выше 9 А - риск сваривания контактов
• Не предназначена для частых пусков двигателей с высокими импульсными токами (например, крупные асинхронники) - требуется предварительный расчёт пусковых токов
• Отсутствие встроенной тепловой защиты - необходимо применять отдельные термореле при работе с двигателями

Примеры использования

• Управление насосом воды в системе автономного водоснабжения
• Включение конвейерной ленты по сигналу PLC
• Автоматическое включение освещения в цеху по таймеру
• Коммуникация с кнопками старта/стоп в пульте управления станком

Практические советы

• Проверьте соответствие напряжения сети 24 В AC перед подключением - завышенное напряжение вызывает перегрев катушки
• При использовании с длинными кабелями к катушке учтите потери напряжения - лучше запитывать от ближнего источника
• Подключайте вспомогательный контакт NO параллельно кнопке “Старт” для самоблокировки цепи управления
• Обязательно проверяйте плотность затяжки клемм - слабый контакт увеличивает нагрев и риск отказа
• Для долгой жизни контактора NXC-09M10 избегайте частых включений менее чем каждые 10 секунд - это снизит ресурс катушки
