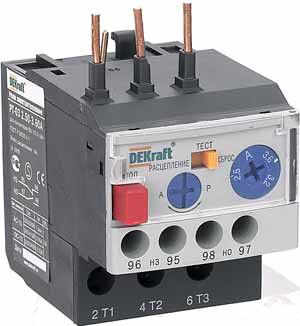

Реле электротепловое для контакторов 09-18A 6.30-9.00А РТ-03 - 23114DEK APC

Реле электротепловое для контакторов 09-18А 6,30-9,00А РТ-03 от DEKraft - устройство для защиты электродвигателей и силовых цепей от перегрузки, асимметрии фаз и длительного пуска. Надёжно работает с контактными аппаратами КМ-103 и совместимо с другими сериями контакторов. Артикул 23114dek.

Назначение и область применения

Реле электротепловое для контакторов 09-18А 6,30-9,00А РТ-03 защищает трёхфазные электродвигатели от повреждений из-за:

• перегрузки по току;
• недостаточного напряжения одной из фаз (асимметрия);
• заклинивания ротора;
• продолжительного времени пуска.

Применяется в системах управления промышленным оборудованием: насосы, вентиляторы, компрессоры, конвейеры, станки. Устанавливается рядом с контактором КМ-103 или аналогичными моделями других производителей.

Технические характеристики

• Номинальный ток: 18 А - максимальная нагрузка, которую выдерживает реле без срабатывания.
• Диапазон регулировки тока: 6,3–9,0 А - можно установить порог срабатывания в этом интервале под нужную мощность двигателя.
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Класс теплового расцепления: 10 - время срабатывания при 6-кратном токе перегрузки составляет 4–10 секунд; подходит для двигателей с нормальным пуском.
• Напряжение: до 690 В - рассчитано на работу в сетях переменного тока высокой мощности.
• Переключающие контакты: 2 шт. (1 normally open + 1 normally closed) - используются для сигнализации срабатывания или отключения цепи управления.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и влаги.
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C, повышенной влажностью.
• Максимальное сечение кабеля: 2,5 мм2 - для подключения проводов к клеммам.
• Подключение: винтовое - надёжное, требует периодической проверки затяжки.
• Способ монтажа: непосредственное крепление на DIN-рейку или обособленное размещение - гибкая установка в щите.
• Нормативные документы: ГОСТ Р 50030.4.1-2002, ГОСТ Р 50030.5.1-2005 - соответствие требованиям безопасности и функциональности.

Совместимость и монтаж

Реле электротепловое для контакторов 09-18А 6,30-9,00А РТ-03 проектировалось для работы с контакторами КМ-103, но также совместимо с большинством трёхполюсных контакторов, имеющими стандартизованные крепёжные и коммуникационные элементы. Для монтажа:

• Закрепите реле на DIN-рейке или в корпусе с помощью крепёжных отверстий.
• Подключите три фазы через винтовые зажимы - используйте кабель сечением не более 2,5 мм2.
• Настройте ток срабатывания в пределах 6,3–9,0 А согласно паспортному значению двигателя.
• Подсоедините сигналы с контактов реле к цепи управления или аварийной сигнализации.
• Не забудьте проверить плотность затяжки винтов после первого запуска - возможен слабый контакт из-за “утяги” металла.

Безопасность и стандарты

Реле электротепловое для контакторов 09-18А 6,30-9,00А РТ-03 соответствует российским стандартам ГОСТ Р 50030.4.1-2002 и ГОСТ Р 50030.5.1-2005, которые определяют безопасность и надёжность устройств для защиты электродвигателей. IP20 исключает доступ к токоведущим частям, но не защищает от внешних воздействий - не устанавливайте в сырых или пыльных местах без дополнительной защиты.

Преимущества

• Два режима самовозврата - ручной и автоматический - позволяют выбрать подходящую логику восстановления после срабатывания.
• Широкая совместимость с контактными аппаратами разных брендов снижает зависимость от одного производителя.
• Чёткий диапазон уставок (6,3–9,0 А) идеально покрывает средние мощности двигателей 1,5–4 кВт.
• Класс 10 обеспечивает баланс между быстродействием и отказом от ложных срабатываний при пуске.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - только трёхфазные системы.
• IP20 не позволяет использовать в условиях высокой влажности, пыли или на улице - требуется герметичный корпус или щит.
• Не заменяет магнитные пускатели - работает только как дополнительное защитное устройство.
• Не реагирует на короткое замыкание - обязательно применять с автоматическими выключателями или предохранителями.
• Требует периодического осмотра и контроля затяжки клемм - особенно в вибрационных средах.

Примеры использования

• Защита асинхронного двигателя 3 кВт на конвейере с пуском 8–10 секунд.
• Контроль нагнетателя воздуха в системе вентиляции, где возможны скачки нагрузки.
• Обеспечение безопасности насосной станции с частыми включениями - ручной режим возврата предотвращает повторный запуск при неустранённой причине перегрева.

Практические советы

• Выбирайте уставку тока ближе к номинальному значению двигателя - не выше, чтобы не потерять защиту, не ниже, чтобы не вызывать ложные срабатывания.
• Если двигатель часто запускается - выбирайте режим автоматического возврата, но только если причина перегрузки устранена.
• Проверяйте температуру окружающей среды - при работе в жарких помещениях (выше +35C) рекомендуется снижать уставку на 5–10%.
• При использовании с контактами других производителей - сверьте габариты и расположение клемм перед установкой.
• Не перегружайте клеммы - превышение сечения кабеля выше 2,5 мм2 может привести к перегреву и выходу реле из строя.
