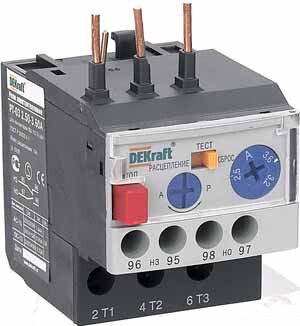

Реле электротепловое для контакторов 09–18 А 5,00–7,00 А РТ-03 от DEKraft - устройство защиты электродвигателей от перегрузки, асимметрии фаз и длительного пуска. Подключается напрямую к контактным аппаратам, обеспечивает надёжную работу в условиях промышленного оборудования. Артикул 23113dek.

Назначение и область применения

Реле электротепловое РТ-03 защищает электродвигатели и силовые цепи переменного тока от повреждений из-за:

• перегрузки по току;
• неравномерной нагрузки между фазами (асимметрия);
• заклинивания ротора;
• долгого времени запуска двигателя.

Подходит для установки совместно с контакторами КМ-103 и другими моделями, имеющими совпадающие габариты и тип крепления. Применяется в системах управления станков, насосов, компрессоров, конвейеров и другого промышленного оборудования.

Технические характеристики

• Номинальный ток реле: 18 А - максимальная допустимая нагрузка через сам прибор.
• Диапазон регулировки тока: 5,0–7,0 А - можно выставить порог срабатывания в этом интервале под конкретный двигатель.
• Число полюсов: 3 - защита всех трёх фаз одновременно.
• Класс расцепления: Class 10 - время срабатывания при двойном токе составляет 10 секунд +-20%, что соответствует требованиям для двигателей средней мощности.
• Напряжение: до 690 В - работает в сетях с высоким рабочим напряжением.
• Количество контактов: 2 (1 нормально замкнутый + 1 нормально разомкнутый) - используются для сигнализации или отключения цепи управления.
• Тип подключения: винтовые зажимы - удобны для многократного обслуживания, требуют правильного момента затяжки.
• Максимальное сечение кабеля: 2,5 мм2 - не использовать провода толще, чтобы избежать плохого контакта.
• Степень защиты: IP20 - защита от предметов больше 12,5 мм, но не от воды и пыли; требуется установка в корпусе или щите.
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40 C до +40 C, в помещениях с повышенной влажностью и запылённостью.

Совместимость и монтаж

Реле РТ-03 монтируется непосредственно на контакторы типа КМ-103. Также возможно обособленное размещение на DIN-рейке с использованием специального адаптера (не входит в комплект). Для совместимости с контактными аппаратами других производителей проверьте соответствие посадочных размеров и расположения клемм.

При монтаже соблюдайте:

• правильно затягивайте винты - недостаточно плотно: риск нагрева и окисления; слишком сильно: повреждение клеммы;
• не используйте кабель сечением более 2,5 мм2 - возможен выход из строя контактов;
• обеспечьте доступ к кнопкам сброса - они находятся спереди и должны быть легко доступны для обслуживания.

Безопасность и стандарты

Реле РТ-03 соответствует требованиям ГОСТ Р 50030.4.1-2002 и ГОСТ Р 50030.5.1-2005 - российским аналогам международных стандартов IEC 60947-4-1 и IEC 60947-5-1. Это гарантирует безопасность, точность срабатывания и долговечность в соответствии с промышленными нормами.

Преимущества

• Два режима повторного включения - ручной и автоматический - позволяют выбрать оптимальный способ восстановления работы после срабатывания.
• Высокая точность срабатывания благодаря термобиметаллическому элементу с классом 10 - минимизирует ложные отключения.
• Широкая совместимость с контактными аппаратами разных брендов - снижает зависимость от одного производителя.
• Простая диагностика - положение рычага показывает состояние (сработал / не сработал).

Ограничения применения

• Не предназначен для защиты от короткого замыкания - обязательно использование автоматического выключателя перед реле.
• IP20 не позволяет устанавливать на открытых площадках или во влажных местах без дополнительной защиты.
• Не работает при постоянном токе - только для переменного тока частотой 50/60 Гц.
• Запрещена работа при температуре ниже −40 C или выше +40 C - требуется контроль окружающей среды.

Примеры использования

• Защита электродвигателя насоса в системе водоснабжения с номинальным током 6 А.
• Контроль перегрузки вентилятора на конвейере в пищевой промышленности.
• Обеспечение безопасности асинхронного двигателя компрессора в холодильной установке.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - выбирайте уставку ближе к верхнему пределу (например, 6,8 А вместо 5,5 А), если двигатель часто запускается под нагрузкой.
• При автономном монтаже используйте DIN-рейку и крепёжные планки - не крепите реле просто на стену.
• После каждого срабатывания дождитесь остывания реле - немедленное повторное включение может вызвать преждевременный износ.
• Регулярно осматривайте контакты на наличие следов нагара - при необходимости очищайте мягкой щёткой.
• Если используется в составе системы с несколькими реле - пометьте каждое, чтобы избежать путаницы при ремонте.
