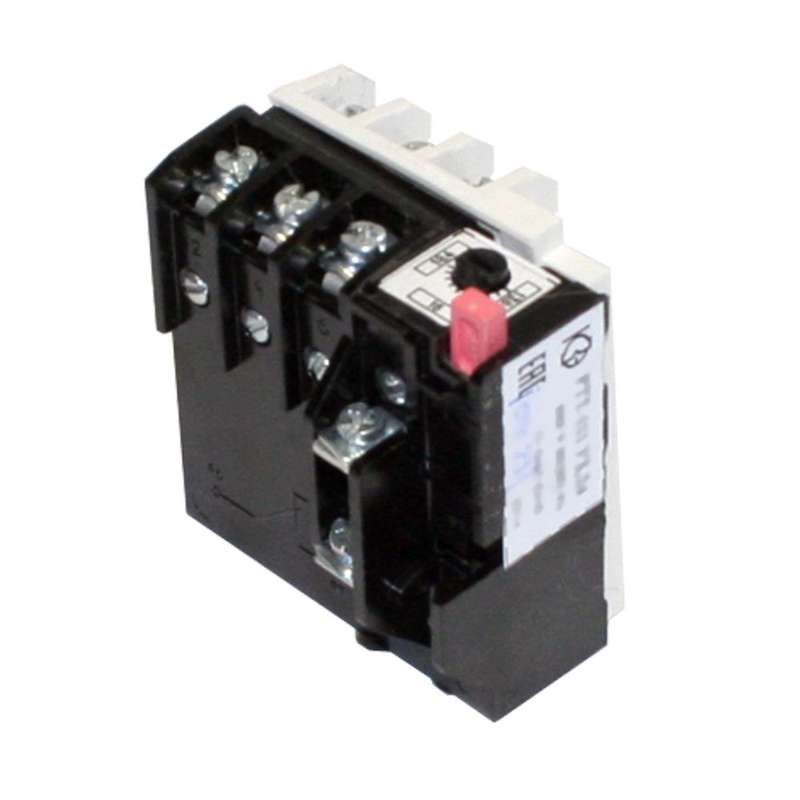

Реле электротепловое токовое РТТ-111 УХЛ4 12.5А - 10,6..14,3А инд.устан. 1нз КашинЗЭА 140111000В012.500000

Реле электротепловое токовое РТТ-111 УХЛ4 12.5А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА и артикул 140111000в012.500000 указывают на серийное производство в Кашине.

Назначение и область применения

Реле электротепловое токовое РТТ-111 УХЛ4 12.5А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, когда одна из фаз отключается. Подходит для установки в щитах управления электроприводами на производстве: конвейерах, насосах, вентиляторах, компрессорах. Работает в сетях переменного тока до 660 В, 50/60 Гц, а также в цепях постоянного тока до 440 В.

Технические характеристики

• Номинальный ток: 12,5 А - максимальный ток, который реле выдерживает без срабатывания при нормальной нагрузке;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Максимальное рабочее напряжение: 660 В - допустимое напряжение в цепи питания двигателя;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчиво к повышенной влажности и запылённости;
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации срабатывания или отключения цепи управления;
• Класс выпуска: 20 - время срабатывания при 6-кратном токе составляет около 20 секунд; чем выше класс, тем медленнее реакция на перегрузку - это позволяет избежать ложных срабатываний при пусковых токах;
• Тип присоединения: винтовое - провода крепятся болтами, что обеспечивает надёжный контакт;
• Способ монтажа: встраиваемый - устанавливается внутрь распределительного шкафа или пульта управления, не требует внешнего корпуса.

Совместимость и монтаж

Реле электротепловое токовое РТТ-111 УХЛ4 12.5А совместимо с контактными аппаратами и магнитными пускателями других производителей, если они имеют аналогичную габаритную посадку. Для монтажа требуется свободное место в щите минимум 80×80 мм. Главная цепь подключается через винтовые зажимы - затягивать необходимо усилием 0,5–0,7 Нм, чтобы избежать пережима или плохого контакта. Контакты управления подключаются к цепям сигнализации или блокировки. Не рекомендуется устанавливать рядом с источниками сильного тепла - это влияет на точность срабатывания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 19231, которые регламентируют безопасность и надёжность тепловых реле для двигателей. Климатическое исполнение УХЛ4 гарантирует работу в условиях средней полосы России и северных регионах. Реле не содержит опасных веществ и соответствует экологическим нормам ЕАЭС.

Преимущества

• Автоматическая защита от обрыва фазы - предотвращает перегрев и выход двигателя из строя;
• Ступенчатая регулировка тока срабатывания: диапазон 10,6–14,3 А - можно точно настроить под конкретный двигатель;
• Высокая механическая прочность и долговечность благодаря металлическому корпусу и проверенной конструкции;
• Не требует внешнего питания - работает исключительно за счёт теплового воздействия тока;
• Простая диагностика: при срабатывании рычаг остается в положении “трип”, легко визуально определить причину отключения.

Ограничения применения

• Не предназначен для защиты однофазных двигателей или оборудования с высокими пусковыми токами свыше 8×Iн - возможны ложные срабатывания;
• Не защищает от коротких замыканий - обязательно использовать вместе с автоматическими выключателями или предохранителями;
• Чувствителен к окружающей температуре: при установке в сильно нагретом месте (например, рядом с печью) показания могут искажаться - нужна компенсация или удалённая установка;
• Не рассчитан на частые включения/выключения - более 10–15 циклов в час снижают срок службы термобиметаллической системы.

Примеры использования

• Защита насоса в системе водоснабжения завода - при заклинивании крыльчатки реле отключит питание перед перегревом;
• Контроль работы вентилятора в сушильной камере - предотвращает повреждение мотора при забитом фильтре;
• Щит управления конвейерной линии - реле РТТ-111 УХЛ4 12.5А в связке с магнитным пускателем обеспечивает безопасный режим работы;
• Цепь питания воздушного компрессора - защита от обрыва фазы в условиях старой сети с нестабильным напряжением.

Практические советы

• Настройте ток срабатывания ближе к номинальному значению двигателя - используйте диапазон 10,6–14,3 А, указанный в артикуле ртт-111 12.5а 10,6..14,3а инд.устан. 1нз;
• Проверьте соответствие сечения проводов: для 12,5 А минимальное сечение - 2,5 мм2 меди;
• После срабатывания дождитесь остывания реле (5–10 минут) перед возвратом рычага в положение “вкл” - иначе возможно повторное срабатывание;
• При использовании в холодном помещении - убедитесь, что реле прогрето до рабочей температуры перед первым пуском;
• Регулярно осматривайте винтовые зажимы - окисление контактов вызывает перегрев и ложные срабатывания.
