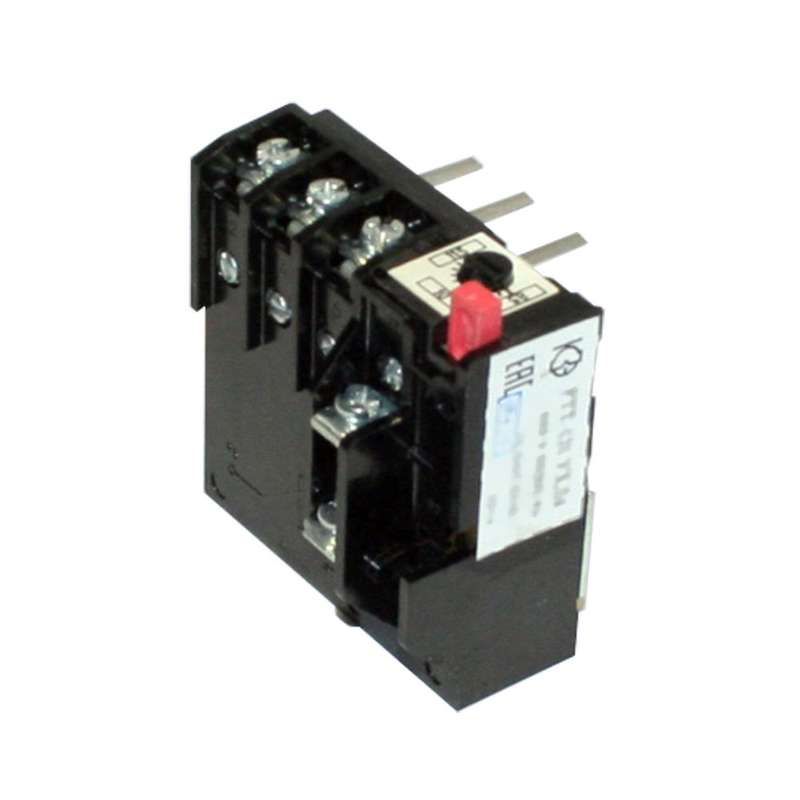

Реле электротепловое токовое РТТ-131 УХЛ4 12,5А - РТТ 131 10,6-14,3 к ПМ12-025 1нз КашинЗЭА 140131000В012.500000

Реле электротепловое токовое РТТ-131 УХЛ4 12,5А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА г.Кашин обеспечивает надёжность этого устройства в серийном производстве.

Назначение и область применения

Реле электротепловое токовое РТТ-131 УХЛ4 12,5А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при потере одной из фаз. Подходит для установки в схемы управления электроприводами в цепях переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В. Часто используется в промышленных системах: насосах, вентиляторах, конвейерах, компрессорах и других механизмах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 12,5 А - максимальный ток, при котором реле не срабатывает в нормальном режиме;
• Количество силовых полюсов: 3 - защищает все три фазы одновременно;
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчиво к повышенной влажности и запылённости;
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или отключения цепи управления;
• Класс выпуска: 20 - время срабатывания при 7,2-кратной перегрузке составляет около 20 секунд; чем выше класс, тем медленнее реакция на перегрузку - это позволяет избежать ложных срабатываний при пусковых токах;
• Способ присоединения: винтовые зажимы - надёжное механическое соединение проводов;
• Способ монтажа: встраиваемый - устанавливается внутрь щита или корпуса управления, не требует внешнего крепления.

Совместимость и монтаж

Реле электротепловое токовое РТТ-131 УХЛ4 12,5А совместимо с контактными аппаратами и пускателями серии ПМ12, ПМА, ПМЛ, а также другими устройствами с аналогичным посадочным размером. Для монтажа требуется свободное место внутри распределительного шкафа. Соединение с силовой цепью выполняется через винтовые зажимы - затяжка должна быть достаточной, чтобы исключить нагрев и окисление контактов. Перед установкой проверьте соответствие номинального тока реле (12,5 А) и тока двигателя - допустимый диапазон регулировки: 10,6–14,3 А. Не используйте реле в сетях с частотой ниже 45 Гц или выше 65 Гц - точность срабатывания снижается.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 18011-80. Конструкция обеспечивает безопасную работу в условиях взрывоопасных сред категории IIА, IIВ, IIС (при условии герметизации шкафа). Отключение происходит за счёт теплового расширения биметаллической пластины - без открытых дуг, что снижает риск возгорания. Климатическое исполнение УХЛ4 гарантирует работоспособность в помещениях с повышенной влажностью и колебаниями температуры.

Преимущества

• Высокая надёжность срабатывания при обрыве фазы - важная функция для долговечности двигателей;
• Стабильная работа в широком диапазоне температур благодаря исполнению УХЛ4;
• Простая настройка тока срабатывания в пределах 10,6–14,3 А без необходимости замены элементов;
• Интеграция в существующие системы управления без доработки схемы - совместимость с популярными пускателями;
• Отсутствие сложной электроники - ремонтопригодность и долгий срок службы.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требует трёхфазного питания;
• Не реагирует на короткие замыкания - необходимо использовать дополнительно автоматические выключатели или предохранители;
• Не рекомендуется применять в местах с постоянными вибрациями выше 0,5g - возможны ложные срабатывания;
• Не подходит для частотных преобразователей - искажённая форма тока влияет на точность тепловой модели;
• После срабатывания требуется ручное восстановление - нельзя использовать там, где нужна автоматическая переактивация.

Примеры использования

• Защита насоса в системе водоснабжения с мощностью 5,5 кВт (ток ~12 А);
• Контроль перегрузки вентилятора на производственной линии;
• Обеспечение безопасности конвейера с двигателем 7,5 кВт в пищевой промышленности;
• Часть схемы управления в шкафе автоматики для компрессора в холодильной установке.

Практические советы

• Выбирайте реле с номиналом, близким к рабочему току двигателя - лучше немного меньше, чем больше, чтобы сохранить чувствительность к перегрузкам;
• Проверяйте плотность затяжки винтов каждые 6–12 месяцев - особенно в условиях вибраций;
• При использовании в сыром помещении убедитесь, что шкаф имеет степень защиты IP54 или выше;
• Не устанавливайте рядом с источниками тепла - это может вызвать преждевременное срабатывание;
• При замене старого реле сверьте номер артикула: 140131000в012.500000 - это оригинальный код от КЗЭА г.Кашин, совпадающий с маркировкой на корпусе.
