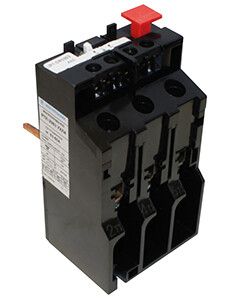

Реле перегрузки тепл. РТЛ-1016 УХЛ4 10.0-13.0А 660/50Гц 1з+1р ручной возврат IP20 электротепловое Электротехник ET502090

Реле перегрузки тепловое РТЛ-1016 УХЛ4 10,0-13,0А 660/50Гц 1з+1р ручной возврат IP20 от бренда Электротехник предназначено для защиты электродвигателей от длительных перегрузок и обрывов фаз. Это надёжное устройство с ручным возвратом и винтовым подключением подходит для установки в цепях переменного тока до 660 В, особенно там, где важна простота обслуживания и устойчивость к колебаниям сети.

Назначение и область применения

Реле перегрузки тепловое РТЛ-1016 УХЛ4 защищает трёхфазные электродвигатели от:

• длительных перегрузок по току;
• асимметрии токов между фазами;
• полного отключения одной из фаз (обрыва).

Устройство применяется в системах управления двигателями насосов, вентиляторов, компрессоров, конвейеров и других механизмов, где требуется автоматическое отключение при опасном нагреве обмоток. Подходит для работы в условиях умеренного климата (исполнение УХЛ4).

Технические характеристики

• Номинальный ток: 10–13 А - регулируемый диапазон, соответствует мощностям двигателей до ~5,5 кВт при 380 В.
• Максимальное рабочее напряжение: 660 В - позволяет использовать в сетях с повышенным напряжением, включая промышленные системы 660 В / 50 Гц.
• Число полюсов: 3 - защищает все три фазы одновременно.
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации и отключения цепи управления.
• Подключение: винтовое - надёжное соединение проводов без необходимости специальных инструментов.
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли; требует установки внутри щита.
• Возврат: ручной - после срабатывания необходимо вручную перевести рычаг в исходное положение, что предотвращает самопроизвольный запуск оборудования.
• Монтаж: непосредственное крепление - можно устанавливать прямо на пускатели ПМЛ или отдельно с использованием клеммника КРЛ.

Совместимость и монтаж

Реле перегрузки тепловое РТЛ-1016 УХЛ4 совместимо с пускателями серии ПМЛ. При монтаже на них - не нужны дополнительные клеммы. Если используется отдельно, обязательна установка клеммника КРЛ для подвода питания и связи с катушкой пускателя.

При подключении соблюдайте полярность: входные клеммы - к питанию, выходные - к двигателю. Контакты НО и НЗ подключаются в цепь управления для передачи сигнала о срабатывании.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 17703. Применение в соответствии с исполнением УХЛ4 допускает работу при температуре от −40 C до +40 C и относительной влажности до 90 % при 25 C. Устройство не содержит свинца и других токсичных веществ, соответствует RoHS.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - реагирует именно на нагрев, а не просто на ток.
• Ручной возврат повышает безопасность: оборудование не включится само после аварии.
• Простой и проверенный дизайн - мало движущихся частей, долгий срок службы.
• Винтовые зажимы позволяют легко заменить провода даже в ограниченном пространстве.

Ограничения применения

• Не предназначен для защиты от кратковременных импульсных перегрузок или коротких замыканий - для этого нужен автоматический выключатель.
• IP20 не обеспечивает защиту от влаги и пыли - нельзя устанавливать вне электрошкафа.
• Не работает при постоянном токе - только для переменного тока 50 Гц.
• Требует периодической проверки: при изменении условий эксплуатации (например, высокая температура окружающей среды) возможна необходимость перенастройки тока срабатывания.

Примеры использования

• Защита двигателя воздуходувки в системе вентиляции цеха.
• Обеспечение безопасности насоса в системе водоснабжения.
• Автоматическое отключение конвейера при заклинивании ленты.
• Комплексная защита в составе пусковой аппаратуры ПМЛ-100.

Практические советы

• Выбирая реле, учитывайте номинальный ток двигателя - он должен попадать в диапазон 10–13 А. Для меньших нагрузок используйте другую модель РТЛ.
• Перед первым запуском проверьте, установлен ли ток срабатывания точно в середине диапазона (11,5 А) - при необходимости отрегулируйте.
• При монтаже отдельно от пускателя обязательно используйте клеммник КРЛ - без него контактная группа не будет работать.
• После каждого срабатывания дождитесь остывания реле (5–10 минут) перед ручным восстановлением - это продлит срок службы биметаллической пластины.
• Регулярно осматривайте контакты на окисление - при потемнении или нагаре очищайте мягкой щёткой.
