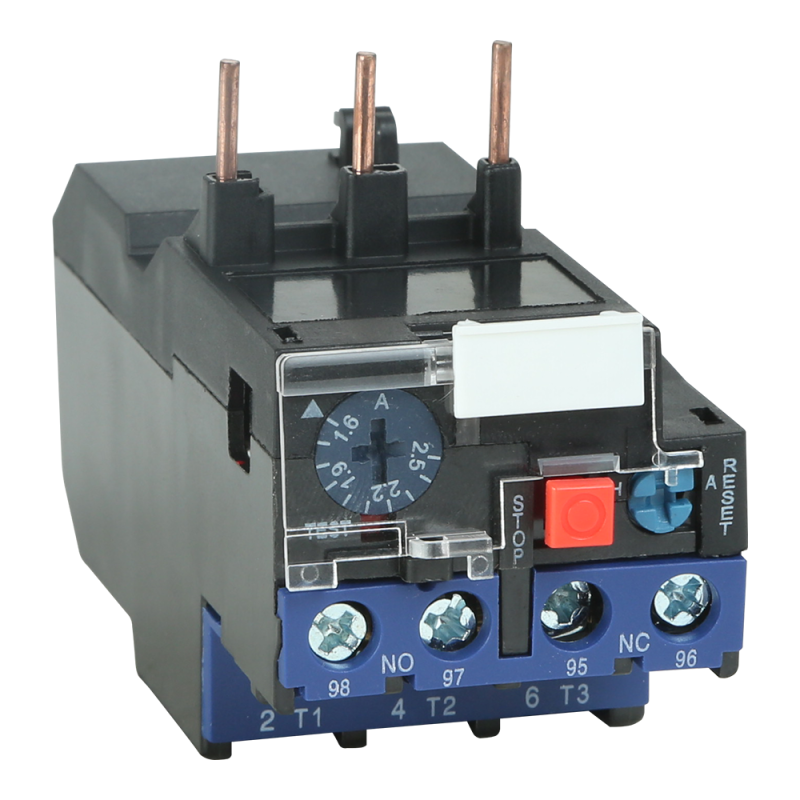

Реле электротепловое токовое РТТ5-10-1 УХЛ4, 10,00А, IP00 (7-10А) КЭАЗ | 315282

Реле электротепловое токовое РТТ5-10-1 УХЛ4 10,00А IP00 от КЭАЗ предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это надёжное устройство, совместимое с контактами серии ПМ12, устанавливается напрямую и работает в диапазоне токов 7–10 А.

Назначение и область применения

Реле электротепловое токовое РТТ5-10-1 УХЛ4 10,00А IP00 защищает трёхфазные асинхронные двигатели от повреждений из-за длительной перегрузки или потери одной из фаз. Применяется в системах автоматического управления, где важна безопасная работа оборудования: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Работает в паре с электромагнитными контакторами серии ПМ12.

Технические характеристики

• Номинальный ток: 10 А
• Диапазон регулировки тока: 7–10 А
• Число полюсов: 3
• Переключающие контакты: 2 (1 нормально замкнутый, 1 нормально разомкнутый)
• Тип устройства: тепловое реле токовое
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или щите
• Способ монтажа: непосредственное крепление к контактору
• Подключение: винтовые зажимы для проводов
• Климатическое исполнение: УХЛ4 - для работы в условиях умеренного и холодного климата, в закрытых помещениях

Совместимость и монтаж

Реле электротепловое токовое РТТ5-10-1 УХЛ4 10,00А IP00 проектировалось для жёсткого механического соединения с контактными модулями серии ПМ12. Монтируется напрямую на переднюю панель контактора - никаких дополнительных креплений или DIN-реек не требуется. Подключаются три фазы через винтовые зажимы, а сигнальные контакты - в цепь управления. Для правильной работы необходимо точно выставить ток срабатывания в пределах 7–10 А согласно нагрузке двигателя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и международному стандарту IEC 60947-4-1. Обеспечивает селективную защиту, исключающую ложные срабатывания при пусковых токах. Наличие ручного возврата после срабатывания снижает риск аварийного запуска без проверки причины отказа.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу с температурной компенсацией
• Ручной возврат после срабатывания - позволяет контролировать причину перегрузки перед возобновлением работы
• Совместимость с широкой линейкой контакторов ПМ12 и ПМЛ - упрощает сборку пусковых схем
• Устойчивость к колебаниям температуры окружающей среды в рамках класса УХЛ4

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP00 требует герметичного корпуса
• Не работает при напряжении ниже 80% номинала - возможны ложные срабатывания
• Не рекомендуется использовать в средах с высокой запылённостью или агрессивными газами без дополнительной защиты
• Не обеспечивает защиту от короткого замыкания - обязательно применять вместе с автоматическим выключателем

Примеры использования

• Защита двигателя насоса воды в системе водоснабжения с мощностью 4 кВт
• Контроль перегрузки вентилятора печи в производственной линии
• Обеспечение безопасности привода конвейера в пищевой промышленности
• Автоматическая остановка станка при заклинивании инструмента

Практические советы

• Настройте ток срабатывания реле близко к рабочему току двигателя, но не выше 10 А - оптимально на 5–10% ниже максимального тока
• Проверьте плотность затяжки винтов при подключении - слабый контакт вызывает нагрев и ложные срабатывания
• После каждого срабатывания реле электротепловое токовое РТТ5-10-1 УХЛ4 10,00А IP00 необходимо вручную вернуть в положение “готов” кнопкой RESET
• Не используйте реле в качестве единственного средства защиты - всегда комбинируйте его с автоматическим выключателем
• При использовании в условиях частых пусков (более 6 раз/час) убедитесь, что двигатель успевает остыть - иначе реле будет срабатывать чаще
