Пускатель магнитный ПМ 12-025100 40В (1з) Кашин 040100100ВВ040000010 КашинЗЭА

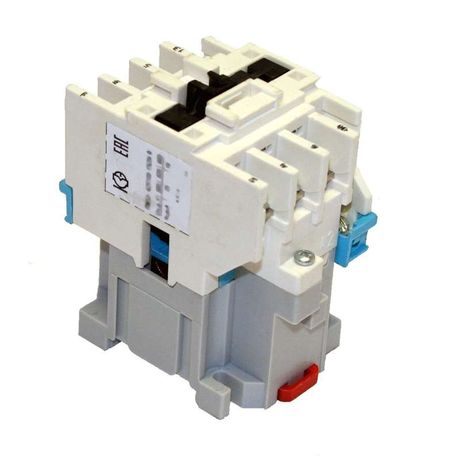

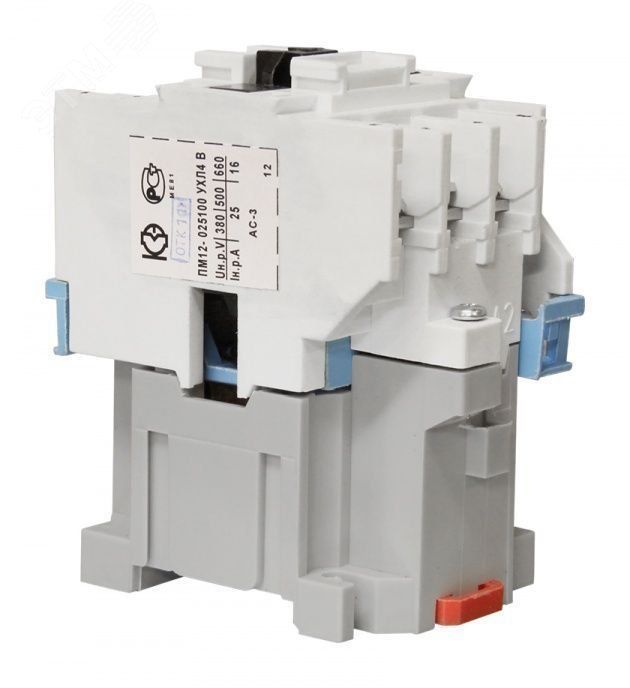

Магнитный пускатель КЗЭА ПМ12-025100 - устройство для дистанционного управления трёхфазными электродвигателями мощностью до 11 кВт. Он обеспечивает безопасный запуск, остановку и защиту от перегрузок и обрыва фазы, работает от сети 40 В переменного тока и монтируется на DIN-рейку. Артикул 040100100вв040000010 соответствует модели с одним нормально открытым и тремя нормально закрытыми контактами.

Назначение и область применения

Пускатель предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором в стационарных системах автоматизации. Применяется там, где требуется удалённое включение/выключение оборудования: насосы, вентиляторы, конвейеры, компрессоры, станки. Подходит для сетей с напряжением до 660 В и частотой 50–60 Гц. Не используется для реверса - пускатель нереверсивный.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до этого значения без перегрева
• Напряжение силовой цепи: до 660 В переменного тока
• Напряжение катушки управления: 40 В AC - требует внешнего источника питания именно такого уровня
• Количество контактов: 1 нормально открытый (НО) + 3 нормально закрытых (НЗ) - для сигнализации и блокировок
• Мощность двигателя: до 11 кВт - оптимальная нагрузка для надёжной работы
• Индикация состояния: есть - светодиод показывает включенное состояние катушки
• Исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в помещениях с повышенной влажностью

Совместимость и монтаж

Пускатель КЗЭА ПМ12-025100 монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения силовых проводов и цепей управления доступны с лицевой стороны. Для подключения катушки используйте два вывода, помеченные A1/A2. Вспомогательные контакты (1НО+3НЗ) можно использовать для создания блокировок, сигналов в PLC или индикации состояния. Монтаж допускается только вертикально - горизонтальное положение не рекомендовано производителем.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Защита от перенапряжений на катушке достигается за счёт установки ограничителей типа ОПН, которые следует подключить параллельно катушке управления. Без них возможны пробои изоляции и выход устройства из строя при коммутации индуктивных нагрузок.

Преимущества

• Высокая надёжность коммутации благодаря качественной механике контактов
• Интегрированная индикация позволяет оперативно диагностировать состояние пускателя без тестера
• Стандартный форм-фактор DIN-рейки - совместим со всеми типовыми щитами
• Климатическое исполнение УХЛ4 - выдерживает температурные колебания и влажность, что снижает риск отказов в неотапливаемых помещениях

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз
• Катушка управления требует точного напряжения 40 В AC; использование других значений (например, 24 В или 220 В) вызовет срабатывание или повреждение
• Не имеет встроенной тепловой защиты - для защиты от перегрузок нужен отдельный тепловое реле
• Не предназначен для частотного регулирования или плавного пуска - только классический “вкл/выкл”

Примеры использования

• Управление насосом воды в системе водоснабжения здания
• Включение вентилятора в промышленном воздуховоде
• Автоматизация конвейерной линии на пищевом производстве
• Подключение компрессора в системе сжатого воздуха

Практические советы

• Проверьте соответствие напряжения катушки (40 В AC) перед подключением - неверное питание приведёт к выходу из строя
• Обязательно установите ОПН параллельно катушке, особенно если пускатель часто включается/выключается
• При использовании вспомогательных контактов учтите их максимальный ток - они не предназначены для коммутации больших нагрузок, только для сигналов
• Для защиты двигателя от перегрузки подключите термореле (например, ЛТР-25) последовательно с двигателем
• При монтаже в шкафу обеспечьте достаточное расстояние между пускателем и другими нагревающимися элементами - перегрев снижает срок службы
