Реле электротепловое токовое РТТ-211 УХЛ4, 12,5А - 12.5А 10,6..14,4А инд.устан. 1нз КашинЗЭА 150211000В012.500000

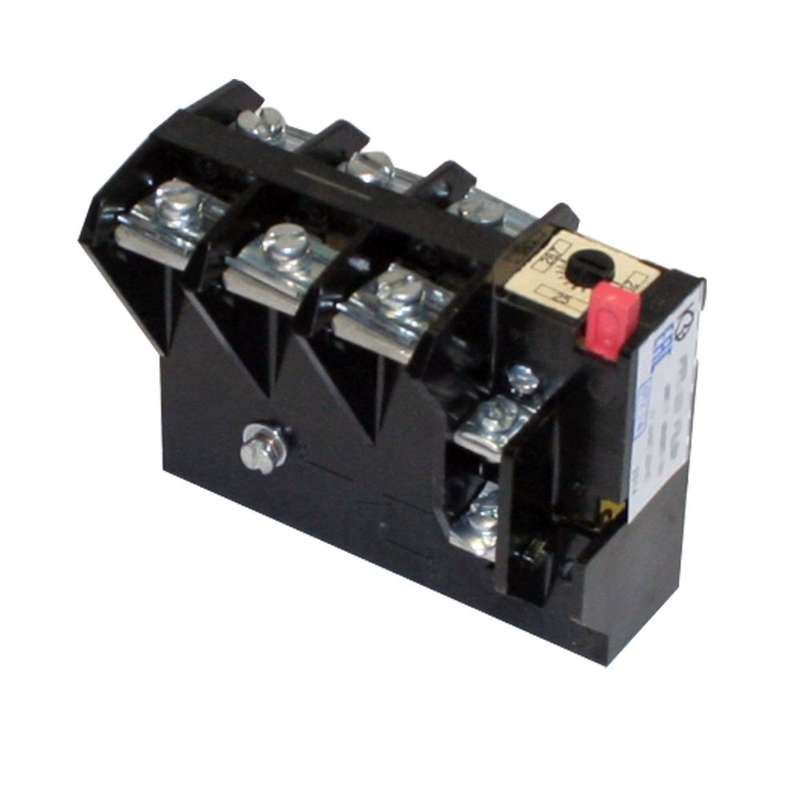

Реле электротепловое токовое РТТ-211 УХЛ4 12,5А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА г.Кашин обеспечивает надёжность этого классического решения, артикул 150211000в012.500000 соответствует серийному производству.

Назначение и область применения

Реле электротепловое токовое РТТ-211 УХЛ4 12,5А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные режимы - например, при потере одной из фаз. Подходит для установки в устройствах управления электроприводами, работающих в сетях переменного тока до 660 В (50/60 Гц) или постоянного тока до 440 В. Часто используется в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах.

Технические характеристики

• Номинальный ток: 12,5 А - максимальный ток, при котором реле не срабатывает при нормальной нагрузке;
• Количество силовых полюсов: 3 - защищает все три фазы одновременно;
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчиво к повышенной влажности и запылённости;
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации срабатывания или отключения цепи управления;
• Класс выпуска: 20 - время срабатывания при 7,2-кратном токе составляет около 20 секунд; чем выше класс, тем медленнее реакция на перегрузку - это позволяет избежать ложных срабатываний при пусковых токах;
• Тип присоединения: винтовое - провода закрепляются болтами, что обеспечивает прочное и долговечное соединение;
• Способ монтажа: встраиваемый - устанавливается внутрь щита или корпуса управления, не требует внешнего крепления.

Совместимость и монтаж

Реле электротепловое токовое РТТ-211 УХЛ4 12,5А совместимо с контактными аппаратами и магнитными пускателями других производителей, если соблюдены требования по токовой нагрузке и типу цепи. Для монтажа требуется свободное место внутри распределительного шкафа - габариты устройства позволяют установить его в стандартные DIN-рейки с использованием адаптеров (не входят в комплект). Соединение с цепью осуществляется через винтовые зажимы: затягивать необходимо равномерно, без перекосов, чтобы избежать нагрева и окисления контактов. Перед подключением проверьте соответствие сечения проводов - рекомендовано 1–4 мм2.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 18152, регламентирующим безопасность тепловых реле для двигателей. Конструкция исключает самопроизвольное срабатывание при механических ударах и вибрациях. Элементы выполнены из термостойких материалов, не поддерживающих горение. Работа в условиях УХЛ4 гарантирует сохранение функциональности даже при высокой влажности и перепадах температур.

Преимущества

• Высокая точность срабатывания благодаря стабильным тепловым характеристикам;
• Автоматическая или ручная кнопка восстановления после срабатывания - предотвращает случайный запуск оборудования;
• Индикация срабатывания через положение рычага - легко определить причину отключения без тестирования;
• Настройка тока срабатывания в диапазоне 10,6–14,4 А - можно точно подстроить под конкретный двигатель;
• Долгий срок службы - отработанная конструкция без сложной электроники, не требует обслуживания.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - только трёхфазные;
• Не реагирует на короткие замыкания - обязательно использовать в паре с автоматическим выключателем или предохранителем;
• Не работает при температурах ниже −40 C или выше +40 C - не применяйте в экстремальных климатических зонах без дополнительного обогрева/охлаждения;
• Чувствительно к окружающей температуре - если установлен рядом с источником тепла (например, трансформатором), возможны ложные срабатывания - рекомендуется изоляция или удаление от тепловых элементов;
• Не имеет встроенного контроля напряжения - только защита по току.

Примеры использования

• Защита насоса в системе водоснабжения завода - при заклинивании крыльчатки реле отключит питание, предотвратив перегрев обмоток;
• Контроль работы вентилятора в печи - при снижении оборотов из-за забитого фильтра реле сработает до выхода двигателя из строя;
• Обеспечение безопасности конвейера на пищевом производстве - при перегрузке по току (например, из-за попадания крупного предмета) происходит отключение, предотвращая повреждение механизма.

Практические советы

• Выбирая реле, учитывайте номинальный ток двигателя - он должен находиться в пределах настраиваемого диапазона 10,6–14,4 А. Для двигателя 11 кВт с током ~12 А - идеальный вариант;
• После срабатывания дождитесь остывания биметаллического элемента (обычно 2–5 минут) перед повторным включением - принудительное сбросивание может вызвать преждевременный износ;
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление контакта увеличивает сопротивление и риск перегрева;
• Если двигатель часто запускается (более 6 раз в час), рассмотрите возможность применения реле с более высоким классом (например, 30) - это снизит вероятность ложных отключений;
• Артикул 150211000в012.500000 - это оригинальный продукт КашинЗЭА, не путать с аналогами - отличаются точностью настройки и сроком службы.
