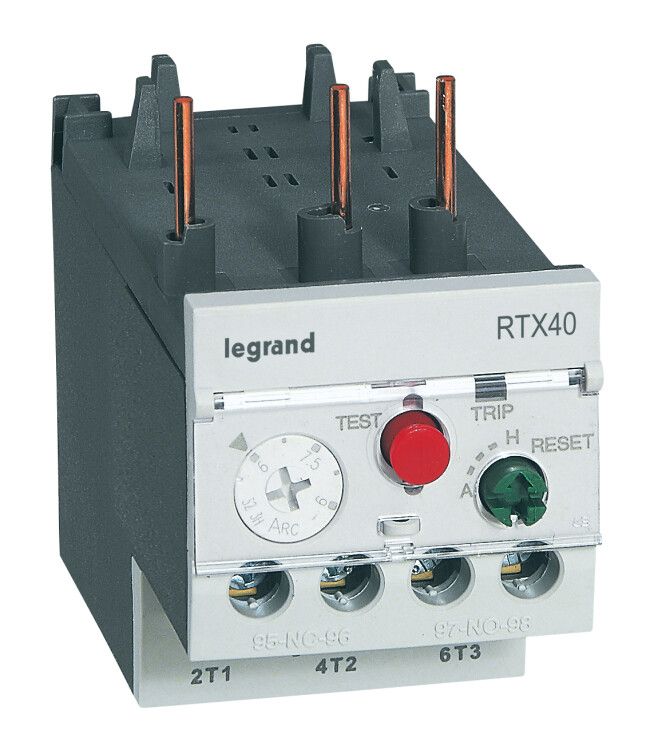

Реле тепловое RTX3 40 12...18A - 416653 Legrand

Тепловое реле RTX3 40 12-18A для CTX3 22, CTX3 40 - это защищающее оборудование, предназначенное для автоматического отключения электродвигателя при перегрузке или обрыве фазы. Устройство совместимо с контактными аппаратами серии CTX3 бренда Legrand и обеспечивает надежную работу в условиях высоких нагрузок.

Назначение и область применения

Тепловое реле RTX3 40 12-18A для CTX3 22, CTX3 40 используется для защиты трехфазных электродвигателей от повышения температуры из-за длительной перегрузки или потери одной из фаз. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Подключается непосредственно к контакторам CTX3 22 и CTX3 40, образуя целый модуль защиты.

Технические характеристики

• Номинальный ток: 12–18 А - регулируемый диапазон, позволяющий настроить чувствительность под конкретный двигатель;
• Количество полюсов: 3 - защита всех трёх фаз одновременно;
• Количество переключающих контактов: 2 - один нормально замкнутый (NC) для отключения цепи управления, один нормально открытый (NO) для сигнализации;
• Максимальное рабочее напряжение: 690 В - допустимо применение в сетях до 690 В переменного тока;
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что соответствует требованиям IEC/EN 60947-4-1;
• Тип подключения: винтовое - удобно для быстрого монтажа и проверки;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактеры CTX3 без дополнительных платформ.

Совместимость и монтаж

Тепловое реле RTX3 40 12-18A для CTX3 22, CTX3 40 предназначено исключительно для установки на контакторы серии CTX3. Совместимо с модельными рядами CTX3 22 и CTX3 40. Монтаж осуществляется путём плотного защёлкивания на направляющие шины контактора - никаких болтов или инструментов не требуется. После установки необходимо выставить токовый порог в пределах 12–18 А согласно паспортным данным двигателя. Кабели подсоединяются через винтовые зажимы - затяжка должна выполняться усилием 0,5 Нм, чтобы избежать пережима провода.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-4-1 и имеет сертификаты безопасности для промышленного оборудования. Конструкция выполнена из самозагасающего материала, препятствующего распространению пламени. Отключение происходит без взрыва или выброса горячих частиц даже при аварийных режимах.

Преимущества

• Высокая механическая износостойкость - рассчитано на более чем 1 млн операций включения/выключения;
• Компактные габариты - экономит место в распределительных щитах;
• Автоматическая компенсация температурных колебаний окружающей среды - точность срабатывания сохраняется при изменениях температуры от –25C до +60C;
• Работает без внешнего питания - полностью пассивное устройство, зависящее лишь от нагрева токоведущих элементов;
• Интеграция с другими аксессуарами CTX3 - можно комбинировать с кнопками, блокировками и световой индикацией.

Ограничения применения

• Не однофазные сети - работает только с трёхфазными двигателями;
• Не поддерживает функцию защиты от заклинивания ротора - требует дополнительной защиты при таких рисках;
• Не рекомендовано использование в местах с постоянными вибрациями выше 1g - возможны ложные срабатывания;
• Запрещён монтаж рядом с источниками сильного тепла (например, печи, терморегуляторы) - влияет на точность срабатывания;
• Не является средством защиты от короткого замыкания - обязательно использовать в паре с автоматическим выключателем.

Примеры использования

• Защита насосной группы в системе водоснабжения с двигателем мощностью 2,2 кВт;
• Обеспечение безопасной работы воздушного компрессора на заводе;
• Стандартная защита конвейера в пищевой промышленности;
• Подключение к пускателю CTX3 40 в системе вентиляции крупного торгового центра.

Практические советы

• Перед установкой всегда сверьте номинальный ток двигателя с диапазоном 12–18 А - если ток ниже 12 А или выше 18 А, используйте другую модель RTX3;
• Проверьте соответствие типа подключения: винтовые зажимы должны быть чистыми и свободными от оксидов перед затяжкой;
• После монтажа протестируйте срабатывание: временно увеличьте ток до 7,2×N (при 15 А - до ~108 А) и убедитесь, что реле отключится за 2–10 секунд;
• При использовании в холодных помещениях (ниже 0C) дайте реле прогреться до рабочей температуры перед первым запуском;
• RTX3 40 12-18A для CTX3 22, CTX3 40 - единственный вариант для этой модели; другие типы реле не подходят по форме и расположению контактов.
