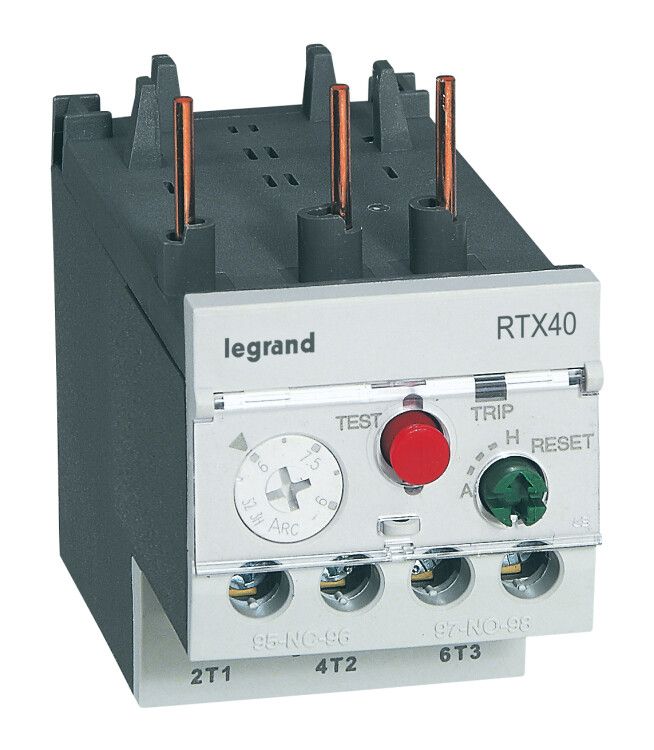

Реле тепловое RTX3 40 16...22A - 416654 Legrand

Тепловое реле RTX3 40 16-22A для CTX3 22, CTX3 40 - это компонент защиты электродвигателей от перегрузки и обрыва фазы, совместимый с контактными аппаратами серии CTX3 от Legrand. Устройство обеспечивает точную и надёжную работу в промышленных системах управления, где важна долговечность и стабильность.

Назначение и область применения

Тепловое реле RTX3 40 16-22A для CTX3 22, CTX3 40 предназначено для защиты трёхфазных электродвигателей от длительных перегрузок и обрыва одной из фаз. Его используют в паре с контакторами CTX3 в цепях управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с высокими пусковыми токами. Подходит для установки в распределительных щитах на промышленных объектах, в пищевой, химической и машиностроительной отраслях.

Технические характеристики

• Номинальный ток: 16–22 А - регулируемый диапазон срабатывания, позволяет точно адаптировать защиту под мощность двигателя;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Класс защиты: 10 - время срабатывания при перегрузке 1,2×Iн составляет до 20 минут, что соответствует стандартным требованиям к защите двигателей;
• Максимальное рабочее напряжение: 690 В - допустимо применение в сетях с повышенным напряжением, включая промышленные системы 660 В;
• Количество переключающих контактов: 2 - один нормально замкнутый (NC) и один нормально открытый (NO) для сигнализации состояния отключения;
• Тип подключения: винтовое - надёжное и проверенное соединение проводов без необходимости специальных инструментов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контакторы CTX3 без дополнительных баз или платформ.

Совместимость и монтаж

Тепловое реле RTX3 40 16-22A для CTX3 22, CTX3 40 совместимо исключительно с контактными аппаратами серии CTX3 (в том числе CTX3 22 и CTX3 40). Монтаж осуществляется путём защёлкивания на направляющие шины контактора - никаких болтов или крепёжных элементов не требуется. Для правильной работы необходимо соблюдать полярность подключения силовых проводов и использовать провода сечением, соответствующим току нагрузки (до 16–22 А). После установки рекомендуется проверить плотность затяжки винтовых зажимов.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-4-1 и IEC/EN 60947-5-1. Класс защиты IP20 предотвращает случайный доступ к токоведущим частям, но не обеспечивает защиту от внешней среды - не предназначен для установки вне закрытых щитов. Применение в условиях повышенной влажности, запылённости или агрессивной среды требует дополнительной герметизации корпуса щита.

Преимущества

• Высокая механическая износостойкость - рассчитано на десятки тысяч операций включения/отключения;
• Компактная форма - экономит место в щите, особенно важно при использовании нескольких модулей;
• Интеграция с серией CTX3 - единая система, обеспечивающая согласованность всех компонентов;
• Чёткий индикатор срабатывания - визуальное определение причины отключения (перегрев или обрыв фазы);
• Регулируемый порог срабатывания - можно настроить под конкретный двигатель без замены устройства.

Ограничения применения

• Не подходит для однофазных двигателей - работает только в трёхфазных сетях;
• Не имеет функции автоматического восстановления - после срабатывания требуется ручное сброс;
• Не защищает от коротких замыканий - обязательно использование автоматических выключателей или предохранителей в цепи питания;
• Запрещена установка в местах с температурой выше +60 C или ниже −25 C - влияет на точность срабатывания;
• Не совместим с другими сериями контакторов - только с CTX3.

Примеры использования

• Защита насоса в системе водоснабжения с мощностью 3 кВт и током около 18 А;
• Контроль нагревательного элемента на конвейере в пищевом производстве;
• Обеспечение безопасности вентилятора в HVAC-системе с частыми пусками;
• Стандартная защита в панели управления станком с ЧПУ, работающим в режиме циклической нагрузки.

Практические советы

• Перед установкой убедитесь, что номинальный ток двигателя попадает в диапазон 16–22 А - иначе выберите другую модель RTX3;
• Настройте ток срабатывания по шкале на корпусе реле, ориентируясь на паспортные данные двигателя;
• Проверьте целостность проводов и качество зажимов перед первым включением - плохой контакт вызывает ложное срабатывание;
• При частых срабатываниях - проверьте баланс тока по фазам, возможен обрыв или плохой контакт в одном из полюсов;
• При замене используйте оригинальные комплектующие Legrand - несовместимые аналоги могут нарушить координацию защиты.
