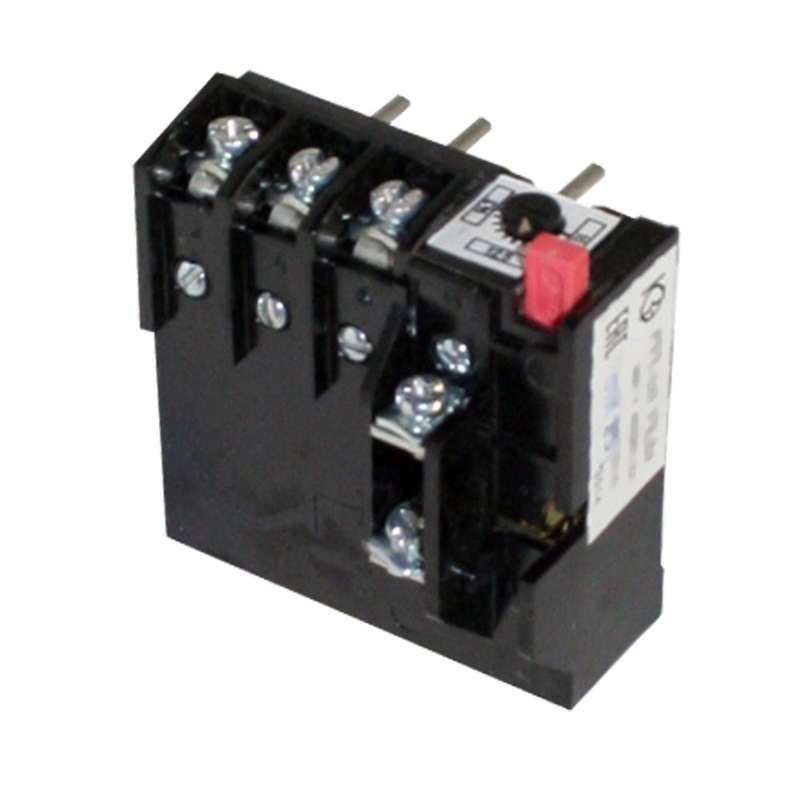

Реле электротепловое токовое РТТ-141 УХЛ4 16.0А - 13,6-18,4А КашинЗЭА 140141000В016.000000

Реле электротепловое токовое РТТ-141 УХЛ4 16.0А - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Применяется в системах управления электроприводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА и артикул РТТ-141 16.0А указывают на серийную продукцию, проверенную в промышленной среде.

Назначение и область применения

Реле электротепловое токовое РТТ-141 УХЛ4 16.0А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и потери одной из фаз. Подходит для установки в схемы управления электроприводами, работающими в сетях переменного тока до 660 В (50/60 Гц) или постоянного тока до 440 В. Часто используется на станках, насосах, конвейерах и других промышленных установках.

Технические характеристики

• Номинальный ток: 16 А - максимальный ток, при котором реле работает без срабатывания; регулируется в пределах 13,6–18,4 А
• Количество полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно
• Максимальное рабочее напряжение: 660 В - допустимый уровень напряжения в цепи
• Климатическое исполнение: УХЛ4 - устойчиво к влажности, температурным колебаниям и коррозии в условиях умеренного и холодного климата
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или отключения цепи управления
• Класс выпуска: 20 - время срабатывания при 20-кратном токе перегрузки составляет 1–10 секунд
• Род тока: переменный (AC) - также совместим с цепями постоянного тока (DC) до 440 В
• Способ монтажа: на аппарат - устанавливается на DIN-рейку или корпус другого устройства
• Тип присоединения: винтовое - надёжное соединение проводов через зажимы

Совместимость и монтаж

Реле электротепловое токовое РТТ-141 УХЛ4 16.0А монтируется на аппараты, такие как контакторы или пускатели, без необходимости дополнительных креплений. Соединение проводов осуществляется через винтовые зажимы - важно затянуть их с достаточным усилием, чтобы избежать нагрева. Для правильной работы необходимо соблюдать посадочные размеры и не использовать реле в составе с другими типами защит, не согласованными с классом 20.

Безопасность и стандарты

Реле соответствует требованиям к промышленному оборудованию для защиты электродвигателей. Исполнение УХЛ4 гарантирует работу в помещениях с повышенной влажностью и перепадами температур. Сертифицировано для применения в соответствии с ГОСТ Р МЭК 60947-4-1 и ГОСТ 15150.

Преимущества

• Высокая точность срабатывания благодаря классу 20 - минимизирует ложные отключения
• Стабильная работа при изменении температуры окружающей среды
• Простая механическая конструкция - мало требует обслуживания
• Поддержка как переменного, так и постоянного тока - расширяет возможности применения
• Наличие одного НЗ контакта позволяет легко интегрировать сигнал аварии в систему управления

Ограничения применения

• Не предназначен для защиты однофазных нагрузок - требуется три фазы
• Не реагирует на короткие замыкания - нужна дополнительная защита автоматическим выключателем
• Не рекомендуется для частых пусков (более 6–8 раз в час) - возможен перегрев теплового элемента
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Требуется ручная перезагрузка после срабатывания - нельзя применять там, где необходима автоматическая рестарт-функция

Примеры использования

• Защита двигателя насоса в системе водоснабжения
• Контроль перегрузки вентилятора на производстве
• Обеспечение безопасности конвейерной линии в пищевой промышленности
• Система управления лифтом с трёхфазным приводом

Практические советы

• Выбирайте реле РТТ-141 16.0А, когда номинальный ток двигателя близок к 16 А - используйте диапазон регулировки 13,6–18,4 А для точной настройки
• Проверьте соответствие сечения провода и момента затяжки винтов - слабый контакт вызывает перегрев
• После срабатывания дождитесь остывания реле перед повторным включением - не более чем через 10 минут
• При использовании в цепях постоянного тока убедитесь, что напряжение не превышает 440 В
• Не устанавливайте рядом с источниками сильного тепла - влияет на точность срабатывания
