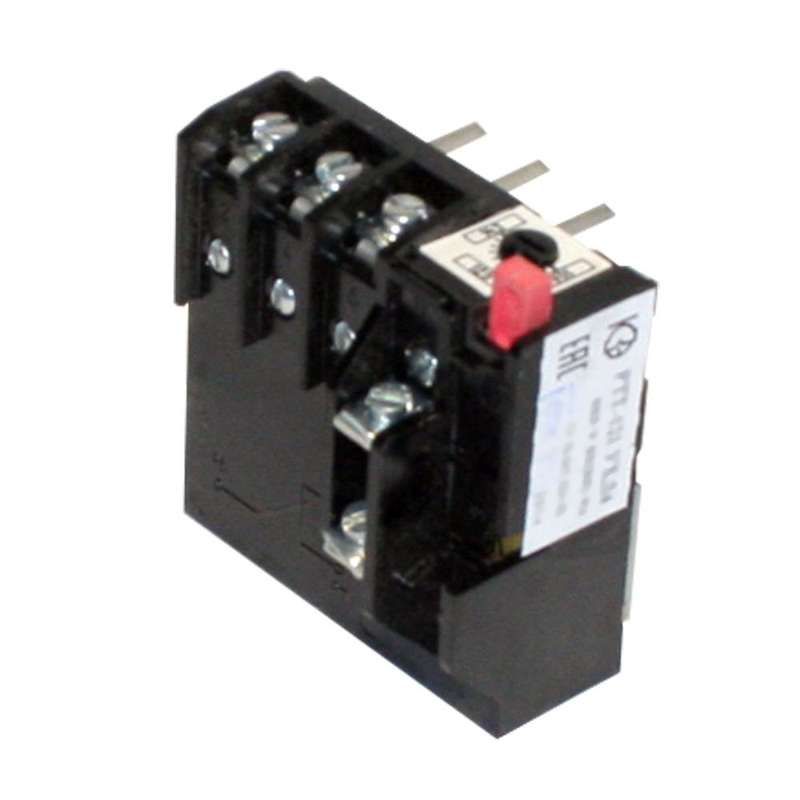

Реле электротепловое токовое РТТ-121 УХЛ4, 16,0А - 13,6-18,4 к ПМ12-040 1нз КашинЗЭА 140121000В016.000000

Реле электротепловое токовое РТТ-121 УХЛ4 16,0А - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Применяется в системах управления электроприводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА г.Кашин обеспечивает надёжность этого классического решения.

Назначение и область применения

Реле электротепловое токовое РТТ-121 УХЛ4 16,0А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при потере одной из фаз. Подходит для установки в схемы управления электроприводами в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах. Работает в сетях переменного тока до 660 В, 50/60 Гц, а также в цепях постоянного тока до 440 В.

Технические характеристики

• Номинальный ток: 16 А - предельная нагрузка, при которой реле не срабатывает в нормальном режиме;
• Класс выпуска: 20 - время срабатывания при 7,2-кратной перегрузке составляет около 20 секунд; чем выше класс, тем медленнее реакция на кратковременные пики;
• Трёхполюсное исполнение - контролирует все три фазы одновременно;
• Максимальное рабочее напряжение: 660 В - допустимо применение в высоковольтных промышленных сетях;
• Один normally closed (НЗ) контакт - используется для отключения цепи управления или сигнализации при срабатывании;
• Климатическое исполнение УХЛ4 - работает при температуре от −40C до +40C, устойчиво к повышенной влажности и запылённости;
• Винтовое присоединение главной цепи - надёжное механическое соединение проводов с зажимами;
• Способ монтажа: встраиваемый - устанавливается в шкафы управления, не требует внешнего корпуса.

Совместимость и монтаж

Реле электротепловое токовое РТТ-121 УХЛ4 16,0А совместимо с контактными аппаратами серии ПМ12, в частности с моделями типа ПМ12-040. Монтируется на DIN-рейку или в панель через отверстия, предусмотренные конструкцией шкафа. Для правильной работы необходимо соблюдать посадочные размеры и использовать провода сечением, соответствующим току 16 А (обычно 2,5–4 мм2). Соединения должны быть плотно затянуты - слабый контакт вызывает нагрев и ложные срабатывания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 9097, что гарантирует соответствие международным нормам безопасности для тепловых реле. Отсутствуют взрывозащита и функция автоматической перезагрузки - сброс осуществляется вручную после остывания биметаллической пластины.

Преимущества

• Высокая точность срабатывания благодаря стабильному биметаллическому элементу;
• Устойчивость к колебаниям сети и импульсным помехам;
• Не требует внешнего питания - работает исключительно за счёт теплового воздействия тока;
• Долгий срок службы при соблюдении условий эксплуатации;
• Простота замены - не нуждается в настройках, меняется полностью как модуль.

Ограничения применения

• Не предназначен для защиты однофазных двигателей или оборудования с пуском более 10 секунд - возможны ложные срабатывания;
• Не реагирует на короткие замыкания - требуется дополнительная защита автоматическим выключателем;
• Чувствителен к окружающей температуре: при установке рядом с источниками тепла (например, ТЭНами) возможно изменение порога срабатывания;
• Не рекомендуется для частых пусков (более 6–8 раз в час) - быстрое чередование нагрева и охлаждения снижает долговечность.

Примеры использования

• Защита насосов в системах водоснабжения и канализации;
• Обеспечение безопасной работы вентиляционных установок на заводах;
• Контроль тока в конвейерных линиях пищевой и химической промышленности;
• Подключение в составе пускателей ПМ12 для управления асинхронными двигателями мощностью до 7,5 кВт.

Практические советы

• Выбирайте реле электротепловое токовое РТТ-121 УХЛ4 16,0А с учётом фактического тока двигателя - он должен находиться в диапазоне 13,6–18,4 А (указано в артикуле);
• Проверьте температуру вокруг устройства перед монтажом - если она превышает +40C, используйте теплоизоляцию или переместите реле;
• После срабатывания дождитесь полного остывания (5–15 минут) перед ручным восстановлением - попытка немедленного включения повредит механизм;
• При использовании в условиях сильной запылённости регулярно проверяйте состояние контактов и зажимов - пыль может вызвать окисление и перегрев.
