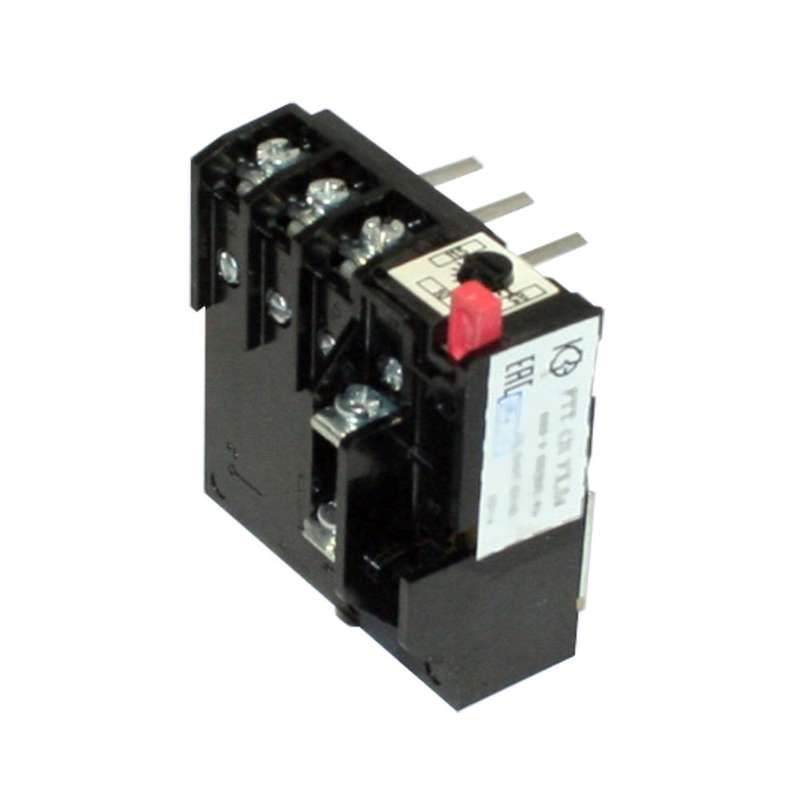

Реле электротепловое токовое РТТ-131 УХЛ4, 16,0А - РТТ 131 13,6-18,4 к ПМ12-025 1нз КашинЗЭА 140131000В016.000000

Реле электротепловое токовое РТТ-131 УХЛ4 16,0А от КЗЭА - устройство для автоматической защиты трёхфазных двигателей от перегрузок и обрывов фаз. Применяется в системах управления электроприводами на промышленном оборудовании.

Назначение и область применения

Реле электротепловое токовое РТТ-131 УХЛ4 16,0А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая случай выпадения одной из фаз. Подходит для установки в схемы управления электроприводами в условиях переменного тока до 660 В и частотой 50–60 Гц, а также в цепях постоянного тока до 440 В. Часто используется на станках, насосах, конвейерах и других устройствах с электромоторами.

Технические характеристики

• Номинальный ток: 16 А - максимальный ток, при котором реле работает нормально; регулируется в пределах 13,6–18,4 А.
• Количество силовых полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно.
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока.
• Климатическое исполнение: УХЛ4 - устойчиво к температурным колебаниям, влажности и другим условиям умеренного климата (до +40 C и ниже).
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или отключения цепи управления при срабатывании.
• Класс выпуска: 20 - время срабатывания при 7,2-кратном токе составляет около 20 секунд; соответствует требованиям к тепловой защите двигателей.
• Тип присоединения: винтовое - надёжное механическое соединение проводов через зажимы.
• Способ монтажа: встраиваемый - устанавливается внутрь щита или корпуса управления.

Совместимость и монтаж

Реле электротепловое токовое РТТ-131 УХЛ4 16,0А совместимо с контактными аппаратами серии ПМ12-025 и аналогичными устройствами. Для монтажа требуется свободное место внутри распределительного шкафа. Соединение с силовой цепью выполняется через винтовые зажимы - важно затянуть провода с достаточным усилием, чтобы исключить нагрев и окисление. Монтаж допускается только при отключенном питании. Не требует внешнего питания - работает за счёт теплового воздействия тока нагрузки.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1 и международному стандарту IEC 60947-4-1. Конструкция обеспечивает безопасную работу в условиях повышенной влажности и запылённости благодаря классу защиты IP20. Отключение происходит без открытой дуги - снижена вероятность возгорания.

Преимущества

• Автоматическая защита от обрыва фазы - предотвращает перегрев и выход двигателя из строя.
• Стабильная работа при колебаниях сети - не зависит от внешнего источника питания.
• Высокая долговечность - термобимetalлический элемент рассчитан на многократные срабатывания.
• Простая настройка - диапазон тока срабатывания 13,6–18,4 А позволяет адаптировать реле под конкретный двигатель без замены.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требует трёхфазной нагрузки.
• Не реагирует на короткие замыкания - необходимо использовать дополнительно автоматические выключатели или предохранители.
• Чувствителен к окружающей температуре - при установке рядом с источниками тепла возможны ложные срабатывания.
• Не рекомендуется применять в средах с высокой взрывоопасностью - отсутствует взрывозащита.

Примеры использования

• Защита двигателя воздушного компрессора на заводе.
• Обеспечение безопасности насосной станции в водопроводной сети.
• Контроль работы конвейерной ленты на пищевом производстве.
• Интеграция в пульт управления лифтовым механизмом.

Практические советы

• Выбирая реле электротепловое токовое РТТ-131 УХЛ4 16,0А, проверьте номинальный ток двигателя - он должен попадать в диапазон 13,6–18,4 А.
• При установке соблюдайте минимальные расстояния до нагревающихся элементов - минимум 50 мм.
• После срабатывания реле можно вручную перевести в положение “вкл.” после остывания - автоповтор не предусмотрен.
• Для удобства обслуживания используйте реле вместе с кнопками управления серии ПМ12-025 - они совпадают по габаритам и креплениям.
• Не забудьте отметить на схеме номер контакта НЗ - он часто используется для индикации отказа.
