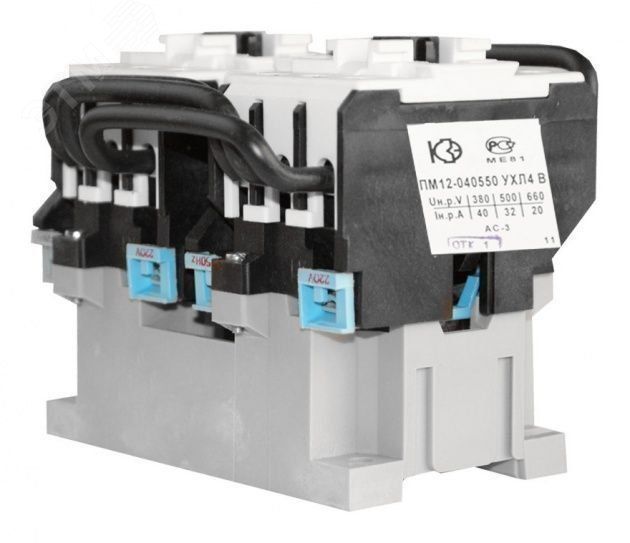

Контактор электромагнитный реверсивный ПМ12-040550 УХЛ4 В, 220В, (2з) - 050550200ВВ220000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 220В 2 нормально открытых контакта - устройство для дистанционного управления трёхфазными двигателями, обеспечивающее реверс и пуск/остановку. Бренд КЗЭА и артикул пм12-040550 указывают на серийную продукцию, предназначенную для промышленной автоматизации.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 220В 2 нормально открытых контакта используется для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах управления, где требуется изменение направления вращения - например, на конвейерах, насосах, станках с реверсивным ходом. Подходит для стационарных установок с питанием 50–60 Гц и напряжением до 660 В.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение питания катушки: 220 В
• Номинальный ток: 40 А
• Номинальная мощность: 18,5 кВт
• Напряжение силовой цепи: до 660 В
• Количество нормально открытых (НО) контактов: 3
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; не предназначен для работы во влажной среде или на улице
• Способ монтажа: на монтажную плату (панель)
• Тип присоединения: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 220В 2 нормально открытых контакта монтируется на DIN-рейку или жесткую панель через отверстия для крепления. Винтовое присоединение требует предварительной зачистки проводов и плотного затягивания клемм - рекомендуемый момент 0,5–0,7 Нм. Обязательно используйте два таких контактора в паре для реализации реверса: один для прямого, второй - для обратного направления. Между ними должна быть механическая или электрическая блокировка, чтобы исключить одновременное включение.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1. Контакты рассчитаны на работу в классе AC-1 (резистивная нагрузка) и AC-3 (индуктивная - двигатели). Для защиты катушки от импульсных перенапряжений, вызываемых отключением, рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке управления. Без него возможна быстрая деградация изоляции катушки.

Преимущества

• Высокая надёжность коммутации при токе до 40 А
• Устойчивость к колебаниям температуры и влажности благодаря исполнению УХЛ4
• Простота интеграции в панели управления благодаря монтажу на плату
• Наличие трёх НО контактов позволяет использовать их для сигнализации, блокировок или управления вспомогательными цепями

Ограничения применения

• Не применяется в помещениях с высокой запылённостью, брызгами воды или агрессивной средой - степень защиты IP20 не обеспечивает герметичность
• Не предназначен для частого пуска более 60 раз в час - риск перегрева контактов
• Требует внешней блокировки при реверсе - сам по себе не имеет механической взаимоблокировки между двумя состояниями
• Не содержит тепловой защиты - необходимо применять отдельные тепловые реле при защите от перегрузки

Примеры использования

• Реверсивный привод ленточного конвейера - перемещение материала вперёд и назад
• Подъёмник с функцией опускания/подъёма
• Циркулярная пила с возможностью изменения направления вращения диска
• Автоматизированная система шлюзов или поворотных платформ

Практические советы

• Выбирайте контакторы с учётом рабочего тока двигателя - 40 А допустимо для 18,5 кВт при 380 В, но проверьте реальный пусковой ток (обычно 5–7× от номинала)
• При использовании в схеме реверса всегда применяйте две единицы контактора - одна для каждого направления - и обязательно введите электрическую блокировку (например, через нормально закрытые контакты другого контактора)
• Проверяйте соответствие сечения провода: для 40 А рекомендовано медное сечение не менее 6 мм2
• Не забудьте про ОПН на катушку - особенно если используется длительная работа или частые включения
• Артикулы пм12-040550 и 050550200вв220000010 - это одно изделие, различаются лишь форматы маркировки производителя. Убедитесь, что заказываете правильный вариант для вашей системы.
