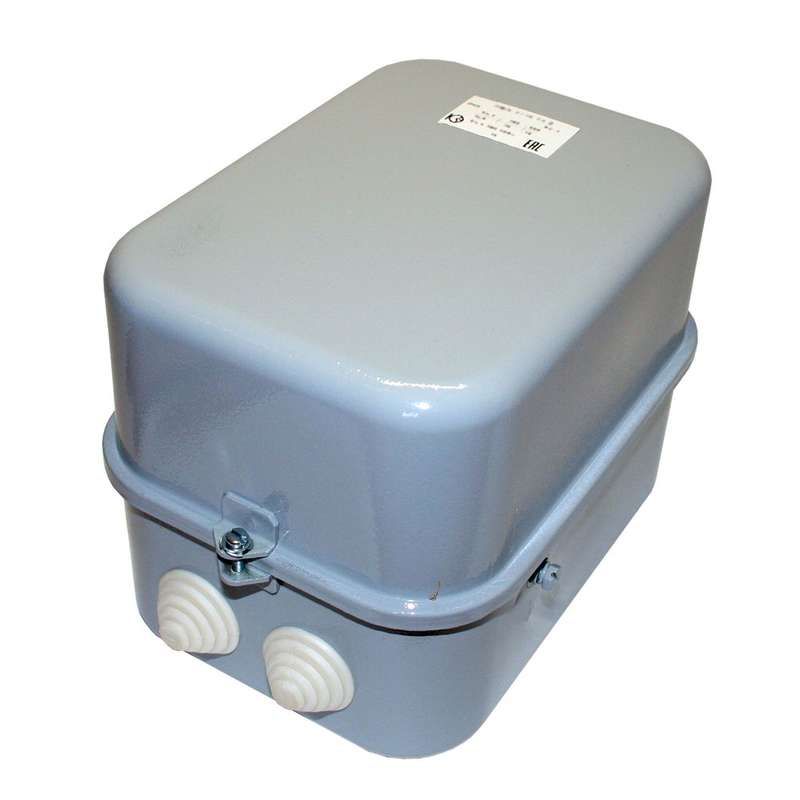

Контактор электромагнитный ПМА 3110 У3 В 220В (2з+2р) Кашин 090311222ВВ220000000 КашинЗЭА

Контактор электромагнитный У3 В 220В (2 з+2 р) от КЗЭА - устройство для дистанционного включения и выключения нагрузки в цепях переменного тока, предназначенное для управления электродвигателями и другим оборудованием. Артикулы пма-3110 и 090311222вв220000000 соответствуют одному продукту - надёжному контактору с номинальным током 40 А и катушкой управления на 220 В AC.

Назначение и область применения

Контактор электромагнитный У3 В 220В (2 з+2 р) используется для коммутации силовых цепей переменного тока с частотой 50–60 Гц и напряжением до 660 В. Применяется в системах управления электроприводами: запуск, остановка и контроль работы трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок на производствах, в насосных станциях, конвейерах и других объектах, где требуется автоматизированное управление мощной нагрузкой.

Технические характеристики

• Род тока: Переменный (AC)
• Напряжение питания катушки: 220 В AC - обеспечивает работу от стандартной однофазной сети
• Номинальный ток: 40 А - способен коммутировать нагрузку до этого значения
• Максимальное рабочее напряжение: 660 В - допустимо использование в сетях высокого напряжения
• Количество контактов: 3 нормально открытых (NO) + 2 нормально закрытых (NC) + ещё 2 NO + ещё 2 NO - всего 9 контактов; часть из них можно использовать для сигнализации, блокировок или управления вспомогательными цепями
• Исполнение: Нереверсивное - не предназначен для изменения направления вращения двигателя без внешнего переключения
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C, в условиях повышенной влажности, но без воздействия осадков и прямого попадания воды
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Способ монтажа: На монтажную плату - крепится через отверстия и выводы на печатной плате, требует сборки в распределительном щите
• Тип подключения: Винтовые зажимы - удобны для многожильных и одножильных проводов, обеспечивают прочное соединение

Совместимость и монтаж

Контактор электромагнитный У3 В 220В (2 з+2 р) рассчитан на установку на DIN-рейку или монтажную плату. Поскольку он имеет планку для монтажа на плате, его нельзя крепить стандартными зажимами на рейке - необходимо предусмотреть место в корпусе щита под его форму. Подключение силовых контактов выполняется винтовыми зажимами - затягивать следует усилием 0,8–1,2 Нм, чтобы избежать повреждения пластиковой части. Управляющая катушка подключается к 220 В AC через кнопочные станции, термореле или контроллер. Обязательно проверьте соответствие сечения провода: для 40 А рекомендовано сечение не менее 6 мм2 медного провода.

Безопасность и стандарты

Производитель указывает соответствие требованиям к контактным аппаратам для промышленного оборудования. Хотя явного указания стандарта (например, IEC 60947-4-1) в данных нет, конструктивно изделие соответствует типовым решениям для таких устройств. Для защиты катушки от импульсных перенапряжений (возникающих при отключении) рекомендуется установить ограничитель перенапряжений ОПН параллельно катушке - особенно при использовании с электронными элементами управления.

Преимущества

• Высокий уровень коммутационной способности - 40 А при 660 В позволяет работать с большинством средних двигателей
• Большое количество вспомогательных контактов - 9 штук дают гибкость для создания сложных схем управления без дополнительных модулей
• Надёжное винтовое подключение - снижает риск нагрева и окисления контактов
• Климатическое исполнение У3 - подходит для условий многих заводских помещений в России и странах СНГ

Ограничения применения

• Не предназначен для реверса двигателя - для этой задачи нужен два контактора или реверсивный пускатель
• Защита от перегрузок и обрыва фаз отсутствует - требуется внешняя тепловая защита (термореле)
• Степень защиты IP40 - не годится для влажных, пыльных или уличных мест; требует установки внутри закрытого щита
• Монтаж на плату - не совместим с обычными DIN-рейками, что усложняет замену и обслуживание

Примеры использования

• Управление насосом в системе водоснабжения - включение/выключение по сигналу датчика уровня
• Автоматизация конвейера - запуск после срабатывания фотоэлемента
• Контроль вентилятора в HVAC-системе - работа по таймеру или температурному регулятору
• Подключение станка с ЧПУ - команды от PLC через контактор электромагнитный У3 В 220В (2 з+2 р)

Практические советы

• При проектировании схемы учтите, что 3NO + 2NC + 2NO + 2NO = 9 контактов - используйте лишние для аварийной сигнализации или блокировки других устройств
• Не забудьте установить предохранитель перед контактором - даже при наличии защиты от перегрузки необходима быстрая отсечка при КЗ
• Проверьте наличие свободного места в щите: контактор занимает значительный объём из-за массивных винтовых зажимов
• Для долгой службы периодически проверяйте затяжку винтов - они могут ослабнуть при вибрации
• Если применяете с частотным преобразователем - убедитесь, что контактор не будет включаться/выключаться чаще 10 раз в минуту - это снизит срок службы механических деталей
