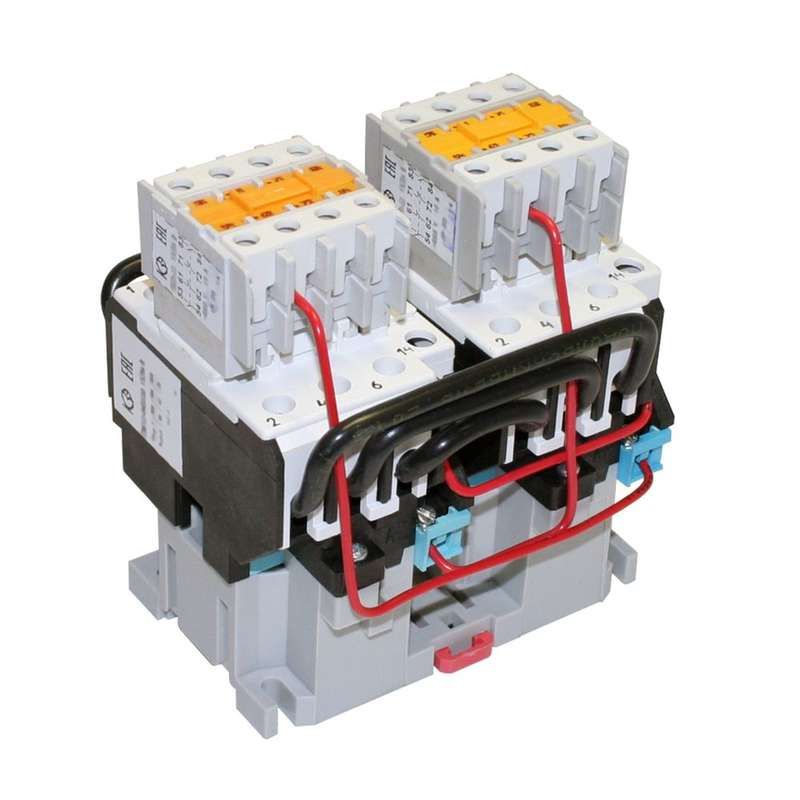

Контактор электромагнитный ПМ12-040550 УХЛ4 В, 220В, (6з+4р) - 050550640ВВ220000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 220В 6 нормально-открытых + 4 нормально-закрытых контактов, 40А, категория 220В AC от КЗЭА г.Кашин предназначен для дистанционного управления трёхфазными двигателями в промышленных системах. Артикулы 050550640вв220000010 и пм12-040550 соответствуют этой модели, которая отличается высокой плотностью коммутируемых контактов и надёжной работой в условиях постоянной нагрузки.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 220В 6 нормально-открытых + 4 нормально-закрытых контактов, 40А, категория 220В AC используется для включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок в машиностроении, на конвейерах, насосных станциях и других объектах с частым циклическим запуском оборудования. Несмотря на указание «реверсивный» в назначении, сам контактор нереверсивный - для реверса требуется внешняя схема с двумя такими контакторами.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение катушки управления: 220 В
• Номинальный ток главных контактов: 40 А
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность: 18,5 кВт (при 380 В)
• Частота: 50–60 Гц
• Количество нормально-открытых (НО) контактов: 6
• Количество нормально-закрытых (НЗ) контактов: 4
• Исполнение: нереверсивное
• Способ монтажа: на монтажную плату
• Тип присоединения: винтовые зажимы
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 220В 6 нормально-открытых + 4 нормально-закрытых контактов, 40А, категория 220В AC монтируется на печатную плату или DIN-рейку через переходную платформу (не входит в комплект). Винтовое присоединение требует предварительной зачистки проводов и затяжки моментом 0,5–0,7 Нм - переусердствовать нельзя, чтобы не повредить корпус. Катушка рассчитана на 220 В AC - подключение к 380 В вызовет её выход из строя. Для работы с реверсом используйте два таких контактора в интерлокированной схеме.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1. Применяется в соответствии с классом потребления - Category AC-1 (для нагревательных нагрузок) и AC-3 (для асинхронных двигателей). IP20 не обеспечивает защиту от пыли и влаги - не применяйте в сырых, пыльных или открытых помещениях без дополнительной оболочки. Для защиты катушки от импульсных перенапряжений рекомендуется установка ОПН (ограничителя перенапряжений) параллельно катушке.

Преимущества

• Высокая плотность контактов: 6 НО + 4 НЗ позволяют реализовать сложные схемы управления без дополнительных модулей.
• Надёжное винтовое присоединение - минимизирует риск ослабления контакта при вибрации.
• Работает при температуре до +40 C (исполнение УХЛ4) - подходит для холодных помещений и неотапливаемых площадок.
• Поддерживает длительную работу при номинальном токе 40 А без перегрева.

Ограничения применения

• Не предназначен для частого включения/выключения более 120 раз в час - возможен быстрый износ контактов.
• IP20 исключает использование во влажных средах, на улице или в местах с повышенной запылённостью.
• Требуется внешний реверсивный контур - один контактор не может выполнять функцию реверса самостоятельно.
• Не имеет встроенной тепловой защиты - необходимо применять отдельные тепловые реле при работе с двигателями.
• Монтаж на плату требует точного сверления отверстий - не совместим с типовыми DIN-рейками без адаптера.

Примеры использования

• Управление насосом в системе водоснабжения с автоматическим переключением между основным и резервным двигателем.
• Контроль направления движения конвейера в пищевой промышленности.
• Циклический запуск вентилятора в системе вентиляции с использованием одного НО и одного НЗ контакта для сигнализации состояния.
• Система управления шахтным лифтом с аварийной остановкой и блокировкой по сигналу с кнопки экстренного отключения.

Практические советы

• Проверьте соответствие напряжения катушки (220 В) перед подключением - неверное питание приведёт к отказу или пожару.
• Для долгой службы используйте ОПН на катушке - особенно в сетях с частыми скачками напряжения.
• При сборке схемы с реверсом обязательно предусмотрите механическую и электрическую блокировку между двумя контакторами - иначе произойдёт короткое замыкание.
• При монтаже на плату соблюдайте минимальные расстояния до других элементов - контактор греется при работе, и тепло может повлиять на соседние компоненты.
• Не используйте этот контактор для управления однофазными устройствами - он оптимизирован для трёхфазных нагрузок.
