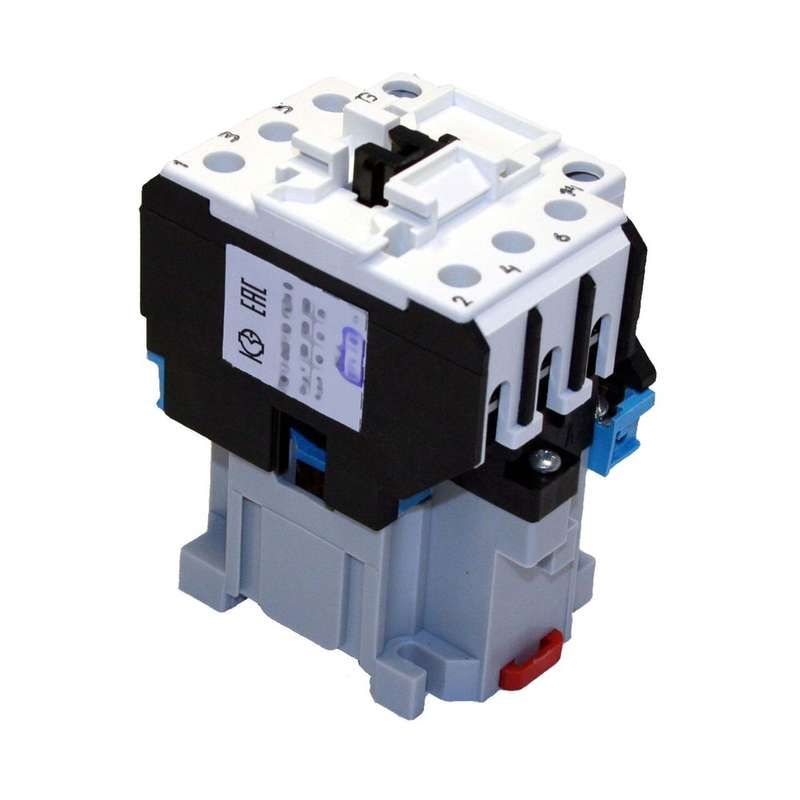

Контактор электромагнитный ПМ12-040151 УХЛ4 В, 110В, (1р) - 050151010ВВ110000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 110В 40А категории 1НЗ от КЗЭА - устройство для дистанционного включения и выключения трёхфазных электродвигателей с короткозамкнутым ротором. Артикулы 050151010вв110000010 и пм12-040151 подходят для монтажа на плату в системах управления промышленным оборудованием.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 110В 40А используется для коммутации силовых цепей трёхфазных двигателей мощностью до 18,5 кВт. Он обеспечивает удалённое включение, выключение и защиту от длительной перегрузки или обрыва фазы. Применяется в стационарных установках: станках, насосах, конвейерах, вентиляционных системах. Подходит для работы в условиях повышенной влажности и температурных колебаний благодаря исполнению УХЛ4.

Технические характеристики

• Напряжение питания катушки: 110 В переменного тока - требует соответствующего источника управления;
• Номинальный ток главных контактов: 40 А - способен работать с нагрузками до 18,5 кВт;
• Тип тока: переменный - совместим с сетями 50–60 Гц;
• Количество главных контактов: 3 нормально открытых (НО), 0 нормально закрытых (НЗ) - только коммутирует питание двигателя, не имеет сигнализационных контактов;
• Способ монтажа: на монтажную плату - не предусматривает крепление на DIN-рейку;
• Степень защиты: IP20 - защищает от предметов больше 12 мм, но не от пыли и влаги;
• Тип подключения: винтовые зажимы - требуется регулярная проверка затяжки проводов;
• Исполнение: нереверсивное - нельзя использовать для изменения направления вращения двигателя без внешнего переключения.

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 110В 40А предназначен исключительно для монтажа на печатную плату. Его корпус имеет фиксирующие отверстия под болты или штифты - необходимо соблюдать шаг крепления, указанный в чертежах производителя. Подключение силовых проводов выполняется через винтовые зажимы: сечение жил рекомендуется 1,5–6 мм2. Для управления катушкой требуется источник постоянного или переменного напряжения 110 В - не допускается подключение к 220 В или 380 В. Отсутствие вспомогательных контактов требует использования внешних модулей, если нужны сигналы состояния.

Безопасность и стандарты

Устройство соответствует требованиям к контактным аппаратам для промышленного оборудования. Исполнение УХЛ4 гарантирует работу при температуре от −40C до +40C и относительной влажности до 95%. Для защиты катушки от импульсных перенапряжений (например, при отключении) рекомендуется установить ограничитель перенапряжения ОПН параллельно её выводам - особенно при использовании с реле или PLC.

Преимущества

• Высокая надёжность механической части - рассчитана на долгий срок службы при частых включениях;
• Простая конструкция - минимум деталей снижает вероятность отказа;
• Поддержка стандартных значений тока и напряжения - легко интегрируется в существующие системы управления;
• Работа в широком диапазоне температур - подходит для холодных помещений и неотапливаемых площадок.

Ограничения применения

• Не подходит для реверса двигателей - требует внешней схемы переключения;
• Отсутствие вспомогательных контактов - невозможно получить сигнал “включен” без дополнительных модулей;
• Защита IP20 - запрещено использование во влажных, пыльных или агрессивных средах без корпуса или кожуха;
• Монтаж только на плату - несовместим с DIN-рейками и типовыми щитами без адаптеров;
• Напряжение катушки 110 В - требует наличия понижающего трансформатора или источника в схеме управления.

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня;
• Привод конвейера на пищевом производстве - автоматическое включение после старта линии;
• Вентилятор охлаждения станка ЧПУ - работает при активном режиме обработки;
• Система аварийного отключения - отключает двигатель при срабатывании кнопки “Стоп”.

Практические советы

• Проверяйте плотность затяжки винтовых зажимов каждые 6 месяцев - ослабление вызывает нагрев и выход из строя;
• При работе в условиях высокой влажности используйте герметизирующий состав вокруг платы или поместите контактор в корпус с IP54+
;
• Обязательно подключайте ОПН к катушке, если управление происходит через полупроводниковые элементы (триаки, транзисторы);
• Выбирайте кабель сечением не менее 4 мм2 для нагрузки 18,5 кВт - меньшее сечение вызовет перегрев;
• Не применяйте этот контактор в цепях постоянного тока - он рассчитан только на переменный ток 50/60 Гц.
