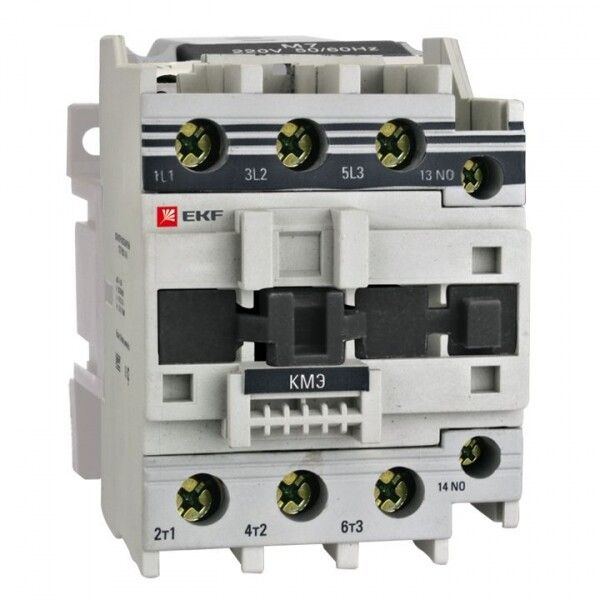

Контактор малогабаритный КМЭ 40А 110В NO+NC EKF | ctr-s-40-110

Контактор малогабаритный КМЭ 40А с катушкой управления 110 В от бренда EKF, серия PROxima — компактное устройство для дистанционного включения и отключения нагрузок до 40 А в цепях переменного тока. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где важна надежность и ограниченное пространство.

Назначение и область применения

Контактор малогабаритный КМЭ 40А предназначен для частого включения и отключения электрических нагрузок: двигателей, нагревательных элементов, освещения, насосов и других устройств. Он работает в качестве управляющего элемента в системах автоматики — например, в пультах управления станками, конвейерами, системах вентиляции и теплоснабжения. Устройство рассчитано на работу в условиях промышленных объектов, складских помещений и производственных линий.

Технические характеристики

• Номинальный ток: 40 А — способен коммутировать нагрузки до 18 кВт при напряжении 380 В
• Напряжение катушки управления: 110 В переменного тока (AC)
• Количество контактов: 4 нормально-открытых (НО) и 1 нормально-замкнутый (НЗ)
• Тип подключения: винтовые зажимы — удобны для многожильных и одножильных проводов
• Максимальное сечение кабеля: 25 мм² — позволяет подключать мощные силовые линии
• Способ монтажа: крепление на DIN-рейку 35 мм — совместим со стандартными щитами
• Степень защиты: IP20 — защищает от доступа пальцев и крупных предметов, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 — работает при температуре от −40 °C до +40 °C, допустима повышенная влажность
• Гарантийный срок: 84 месяца — подтверждает высокую долговечность
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 — соответствует требованиям безопасности для электрооборудования

Совместимость и монтаж

Контактор малогабаритный КМЭ 40А легко устанавливается на стандартную DIN-рейку. Для подключения используйте винтовые зажимы: затягивайте провода равномерно, чтобы избежать перегрева. Максимальное сечение 25 мм² позволяет использовать как медные, так и алюминиевые провода — важно соблюдать рекомендации по подготовке концов (например, использование наконечников для алюминия). Катушка управления питается от сети 110 В AC — убедитесь, что источник питания соответствует этому значению, иначе контактор не будет работать или выйдет из строя.

Безопасность и стандарты

Контактор КМЭ 40А произведен в соответствии с ГОСТ Р 50030.4.1-2002, который регламентирует безопасность аппаратов управления. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не обеспечивает защиту от пыли и воды — поэтому установка возможна только внутри закрытых распределительных шкафов. Применение в помещениях с повышенной влажностью требует дополнительной герметизации шкафа.

Преимущества

• Высокая плотность контактов: 4 НО и 1 НЗ позволяют реализовать сложные схемы управления без внешних реле
• Компактные габариты — экономия места в щите, особенно актуально при большом количестве устройств
• Поддержка алюминиевых и медных проводов — универсальность при модернизации старых систем
• Длительная гарантия (7 лет) — свидетельство качества сборки и материалов
• Надежная механическая конструкция — минимум отказов даже при частой коммутации

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых средах — IP20 не защищает от внешней среды
• Не подходит для реверсивных схем — устройство нереверсивное, нельзя менять направление вращения двигателя без дополнительных контакторов
• Катушка управления только на 110 В AC — нельзя использовать с постоянным током или другими напряжениями (220/380 В)
• Не имеет встроенной защиты от перегрузок — требуется дополнительная термическая или электронная защита

Примеры использования

• Управление трехфазным асинхронным двигателем 15 кВт в системе конвейера
• Автоматическое включение группы светильников по таймеру или датчику движения
• Коммутация нагревательных элементов в сушильных камерах
• Удалённое управление насосом в системе водоснабжения через PLC

Практические советы

• Проверьте соответствие напряжения катушки (110 В AC) перед подключением — неверное напряжение вызывает перегрев или отказ
• При использовании алюминиевых проводов обязательно примените наконечники и контролируйте момент затяжки — алюминий деформируется легче меди
• Не забывайте про свободное пространство вокруг контактора — он выделяет тепло при работе, особенно при длительном режиме
• Для частых включений (более 600 раз в час) проверьте допустимую электрическую износостойкость — КМЭ 40А рассчитан на интенсивную эксплуатацию, но есть предел
• При замене устройства сохраняйте схему подключения: 4 НО контакта дают гибкость, но их можно задействовать не полностью — планируйте заранее, какие функции будут реализованы
