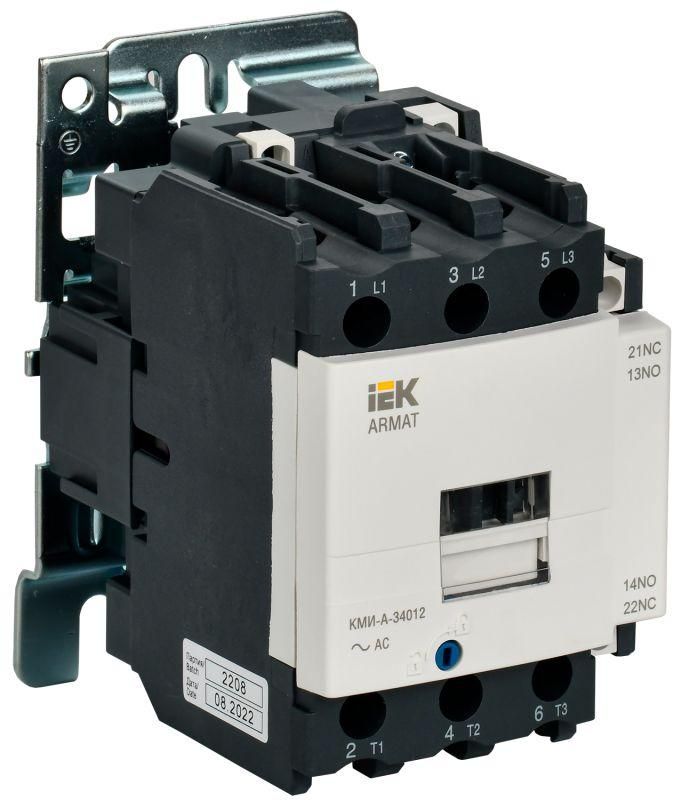

Контактор КМИ-А-34012 LC1D 40А кат. 110В AC 1НО+1НЗ AC-3 IEK AR-ACC-31-040-110-11

Контактор КМИ-А-34012 LC1D 40А катушка 110В AC 1НО+1НЗ AC-3 от бренда IEK предназначен для удалённого включения и отключения трёхфазных двигателей и других индуктивных нагрузок. Этот контактный аппарат из серии ARMAT рассчитан на длительную работу в промышленной автоматике и совместим с DIN-рейкой.

Назначение и область применения

Контактор КМИ-А-34012 LC1D 40А катушка 110В AC 1НО+1НЗ AC-3 используется для коммутации трёхфазных асинхронных с короткозамкнутым ротором. Подходит для запуска и остановки оборудования: насосов, вентиляторов, компрессоров, конвейеров, печей, кран-балок и систем АВР. Также применяется для управления освещением и нагревательными элементами, где требуется частое включение-выключение.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать постоянную нагрузку до этого значения в режиме AC-3 (пуско-остановочные циклы двигателя).
• Напряжение питания катушки: 110 В переменного тока - требует именно такого управляющего напряжения для срабатывания; не работает от 220 В или постоянного тока.
• Количество полюсов: 3 - переключает все три фазы одновременно, обеспечивает полнофазное отключение.
• Коммутируемая мощность: 18,5 кВт при 400 В - максимальная мощность двигателя, который можно безопасно управлять этим контактором.
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок и построения сложных схем управления.
• Исполнение: нереверсивное - нельзя изменить направление вращения двигателя через этот аппарат; для реверса нужен второй контактор.
• Срок службы: 15 лет - расчётный срок работы при соблюдении условий эксплуатации и допустимых циклов включения.

Совместимость и монтаж

Контактор КМИ-А-34012 LC1D 40А катушка 110В AC 1НО+1НЗ AC-3 монтируется на штангу DIN-рейки шириной 35 мм. Устанавливается легко: защёлкивается одним движением. Для подключения силовых проводов предусмотрено винтовое зажимное устройство - затягивается гаечным ключом. Управление осуществляется через катушку 110 В AC, которая подключается к цепям управления (например, кнопкам, термореле, PLC). Монтаж на плату невозможен - только на рейку.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2012, что эквивалентно международному стандарту IEC 60947-4-1. Это гарантирует надёжность, испытание на долговечность и соответствие требованиям безопасности для промышленного оборудования. Сертифицирован для использования в условиях, аналогичных тем, что предъявляют европейские и российские нормы.

Преимущества

• Высокая механическая прочность корпуса - устойчив к вибрациям и перегрузкам в промышленной среде.
• Чёткий визуальный индикатор положения контактов - видно, включен ли аппарат даже при закрытом кожухе.
• Удобная замена катушки - при выходе из строя её можно поменять без демонтажа всего аппарата.
• Стандартный форм-фактор - совместим с большинством щитов и модульных решений IEK и сторонних производителей.

Ограничения применения

• Не управление постоянным током - катушка и контакты работают только с переменным током 110 В.
• Нельзя использовать для реверсирования двигателя - необходим внешний реверсивный контур с двумя контакторами.
• Максимальная мощность - 18,5 кВт. При больших нагрузках (например, 22 кВт) возможен быстрый износ контактов.
• Не имеет защиты от перегрузки - обязательно использование теплового реле в паре с этим контактором.
• Не рекомендован для частого включения более 600 раз в час - сверхнормативные циклы снижают срок службы.

Примеры использования

• Автоматический пуск насоса воды в системе водоснабжения по сигналу от датчика давления.
• Управление вентиляционной установкой в промышленном помещении через программируемый логический контроллер (PLC).
• Подключение нагревательного элемента в сушильной камере с помощью таймера.
• Система АВР: при аварии основного питания автоматически включает резервный двигатель через этот контактор.

Практические советы

• Выбирая контактор, проверьте напряжение вашей управляющей цепи - 110 В AC отличаются от 220 В AC, и неверный выбор приведёт к отказу срабатывания.
• Обязательно используйте тепловое реле (например, LR1-D) перед контактором для защиты двигателя от перегрузки.
• При монтаже на DIN-рейку убедитесь, что она жестко закреплена - вибрации вызывают искрение и повреждение контактов.
• Проверяйте момент затяжки винтов: слишком слабо - плохой контакт, слишком сильно - риск повреждения резьбы.
• Для продления срока службы избегайте частых включений под нагрузкой - лучше применять плавный пуск или частотник.
