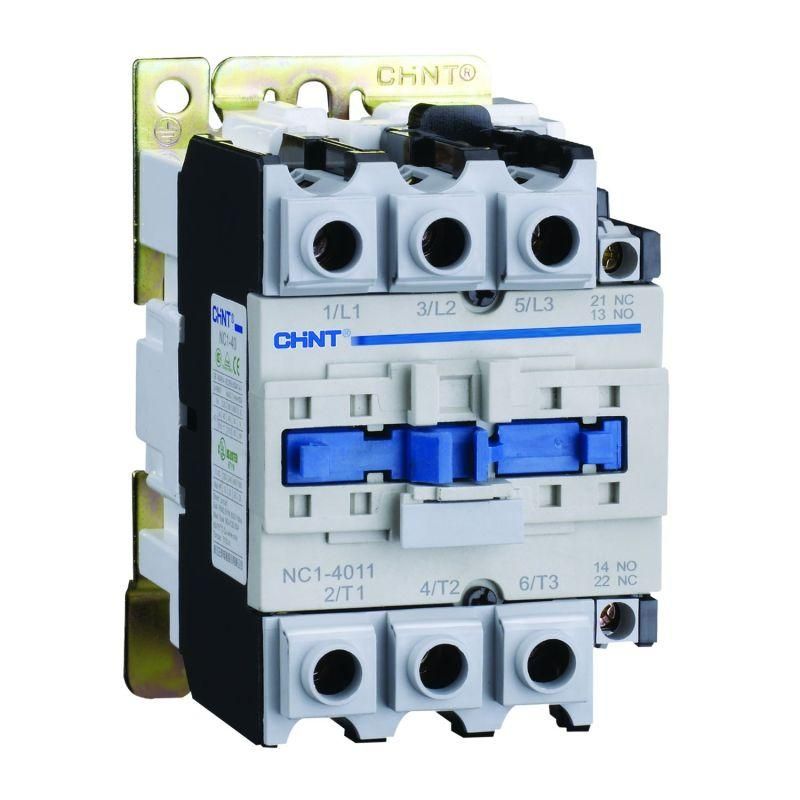

Контактор NC1-4011 40А 110В/АС3 1НО+1НЗ 50Гц (R) | 222260 CHINT

Контактор NC1-4011 от CHINT - это надёжное устройство для автоматического включения и отключения нагрузки переменного тока, предназначенное для работы в промышленных системах с током до 40 А. Модель NC1-4011 оснащена одной нормально открытой и одной нормально закрытой вспомогательной парой контактов, что делает её удобной для реализации логических схем управления.

Назначение и область применения

Контактор NC1-4011 используется для частого включения и отключения электродвигателей, нагревательных элементов, светильников и другого промышленного оборудования, работающего от сети 50 Гц. Подходит для установки в щитах управления на заводах, в цехах, на конвейерах и насосных станциях. Благодаря наличию вспомогательных контактов, его легко интегрировать в системы автономного управления, сигнализации и блокировки.

Технические характеристики

• Тип устройства: контактор
• Тип тока: переменный (AC)
• Номинальный рабочий ток: 40 А (при AC-3 - управление асинхронными двигателями)
• Напряжение катушки управления: 110 В AC
• Частота: 50 Гц
• Количество главных контактов: 3 (все нормально открытые)
• Количество вспомогательных контактов: 2 (1 нормально открытый + 1 нормально закрытый)
• Исполнение: механический, без встроенной защиты

Совместимость и монтаж

Контактор NC1-4011 монтируется на DIN-рейку 35 мм, типичную для промышленных шкафов. Главные силовые контакты рассчитаны на подключение проводов сечением до 16 мм2. Для подключения катушки управления используйте провода сечением 0,5–2,5 мм2 - напряжение 110 В требует точного соблюдения полярности, хотя переменный ток не имеет постоянной полярности, важно сохранить фазу и ноль согласно схеме. Установка должна обеспечивать доступ к клеммам для обслуживания и проверки.

Безопасность и стандарты

Контактор NC1-4011 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Обладает классом защиты IP20 - не защищён от брызг воды и пыли, поэтому применяется только внутри закрытых щитов. Серия NC1 прошла испытания на механическую износостойкость - до 1 млн операций включений/выключений.

Преимущества

• Устойчивость к перегрузкам благодаря качественным материалам контактов
• Высокая надёжность при частых срабатываниях - идеален для автоматизированных линий
• Лёгкая расширяемость: возможно подключение дополнительных модулей (например, временных реле или реверсивных блоков)
• Совместимость с тепловыми реле серии TH для защиты от перегрузки
• Стандартная форма корпуса - совпадает с большинством аналогов, замена без переделки шкафа

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, запылённости или агрессивной среды - требуется герметичный шкаф
• Катушка 110 В AC несовместима с сетью 220 В - при неверном питании произойдёт выход из строя
• Отсутствие встроенного теплового реле - необходимо внешнее подключение для защиты двигателей
• Не рекомендуется для коммутации емкостных или высокочастотных нагрузок - только активные и индуктивные (двигатели)

Примеры использования

• Управление асинхронным двигателем 30 кВт на конвейере
• Автоматическое включение группы ламп освещения по таймеру через вспомогательный контакт
• Система “звезда-треугольник” - при использовании двух контакторов NC1 и одного реле времени
• Цепь безопасности: нормально закрытый контакт размыкает цепь питания при срабатывании аварийной кнопки

Практические советы

• Проверьте соответствие напряжения катушки (110 В) вашей сети - использование 220 В приведёт к немедленному повреждению
• При подключении к двигателю обязательно используйте термореле (например, CHINT TH-25) - контактор сам не защищает от перегрузки
• При сборке схемы учтите, что один вспомогательный контакт - НЗ, второй - НО; это влияет на логику управления
• Для долгой службы регулярно проверяйте состояние контактов - особенно при частых включениях
• Если нужна функция задержки или реверса - выбирайте комплект NC1 с дополнительными модулями, а не меняйте модель
