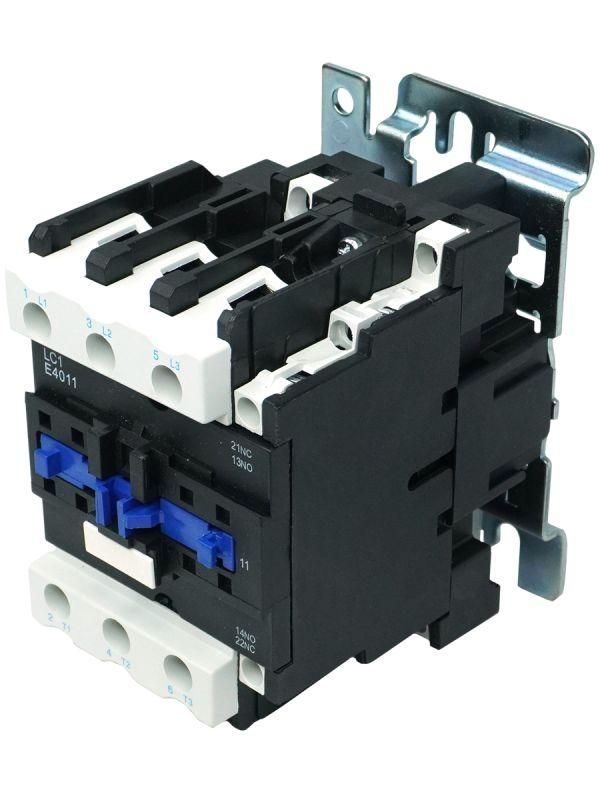

Контактор электромагнитный LC1E40F5, 3Р, 40А, 1НО+1НЗ, 110В/50Гц, (ЭТ) - ET014330 Электротехник

Контактор электромагнитный 3-полюсный 40А 110В переменного тока 1 нормально открытый + 1 нормально закрытый контакт от бренда Электротехник (артикул et014330) предназначен для коммутации трёхфазных нагрузок, таких как электродвигатели, с управлением через низковольтную цепь 110 В переменного тока.

Назначение и область применения

Контактор электромагнитный 3-полюсный 40А 110В переменного тока 1 нормально открытый + 1 нормально закрытый контакт используется для включения и отключения трёхфазных двигателей и других мощных нагрузок. Подходит для работы в системах автоматизации: станках, насосах, компрессорах, конвейерах. Управление осуществляется сигналом 110 В переменного тока - например, от кнопочного пункта, PLC или реле времени. Наличие одного нормально открытого и одного нормально закрытого вспомогательного контакта позволяет реализовать базовые схемы самоблокировки, сигнализации или взаимной блокировки.

Технические характеристики

• Число полюсов: 3
• Номинальный ток главных контактов: 40 А
• Напряжение управления: 110 В переменного тока (AC)
• Категория применения: AC-3 (для асинхронных двигателей с КЗ ротором), AC-1 (для неиндуктивных нагрузок)
• Вспомогательные контакты: 1 NO (нормально открытый) + 1 NC (нормально закрытый)
• Максимальная частота включений: до 1200 раз/час (при AC-3)
• Степень защиты корпуса: IP20 (защита от прикосновения к токоведущим частям, пыль не защищена)

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 40А 110В переменного тока 1 нормально открытый + 1 нормально закрытый контакт монтируется на DIN-рейку шириной 35 мм. Главные силовые клеммы рассчитаны на провода сечением до 16 мм2. Управляющая катушка подключается к двум клеммам A1 и A2 - полярность не имеет значения. Вспомогательные контакты доступны для внешних цепей управления через отдельные клеммы. Перед установкой проверьте соответствие напряжения сети управления 110 В AC - применение другого напряжения повредит катушку.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1. Защита клемм исключает случайное прикосновение к токоведущим частям. Для защиты от перегрузок и коротких замыканий обязательна установка в цепи нагрузки автомата или предохранителей с номиналом, соответствующим току 40 А и типу нагрузки (например, C-характеристика для двигателей).

Преимущества

• Высокая механическая износостойкость - способен выдерживать десятки тысяч операций включения/выключения.
• Устойчив к вибрациям и ударным нагрузкам - подходит для промышленных условий с жестким режимом эксплуатации.
• Низкий уровень шума при срабатывании - снижает уровень эргономической нагрузки в рабочих зонах.
• Энергоэффективная катушка - потребляет меньше энергии при удержании, чем аналогичные модели старых поколений.

Ограничения применения

• Не предназначен для постоянного тока - применение на DC приведёт к выходу из строя катушки.
• Не защищён от пыли и влаги (IP20) - нельзя использовать в сырых, пыльных или наружных условиях без дополнительной защиты (корпуса IP54+).
• Не содержит встроенной тепловой защиты - обязательно требуется внешний тепловое реле или термический автомат.
• Работает только с нагрузками типа AC-1 и AC-3; не рекомендован для сварочных аппаратов, индукционных нагревателей или мощных ламп накаливания.

Примеры использования

• Управление трёхфазным асинхронным двигателем насоса в системе водоснабжения.
• Автоматическое включение конвейера по сигналу от датчика уровня.
• Схема с самоблокировкой: вспомогательный нормально открытый контакт замыкается после включения, чтобы сохранить питание катушки даже после отпускания кнопки “Пуск”.
• Переключение между двумя источниками питания с использованием нормально закрытого контакта для отключения основного контура.

Практические советы

• При монтаже используйте кабель с медными жилами - алюминий требует специальных переходных соединений.
• Проверяйте надёжность затяжки клемм - ослабленные контакты вызывают перегрев и отказ.
• Для длительной работы в условиях частых включений (более 600 раз/час) убедитесь, что температура окружающей среды не превышает +40 C.
• Если контактор установлен рядом с мощными источниками помех (частотники, сварочные аппараты), проложите управляющие провода отдельно от силовых, желательно в экранированном кабеле.
• При замене убедитесь, что новый контактор электромагнитный 3-полюсный 40А 110В переменного тока 1 нормально открытый + 1 нормально закрытый контакт (et014330) совпадает по габаритам и расположению клемм - это важно для быстрой замены без переделки панели.
