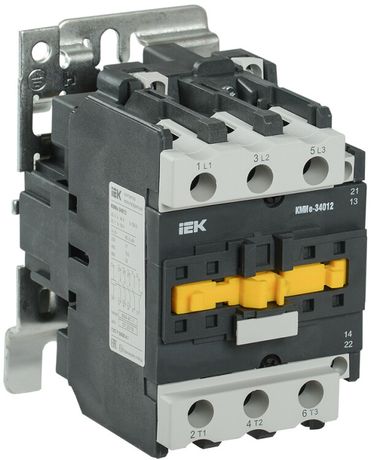

Контактор КМИе-34012 40А 400В/АС3 1НО;1НЗ | KKME31-040-400-11 GENERICA IEK

Контактор КМИе-34012 40 ампер 400 вольт переменного тока 1 нормально-открытый контакт; 1 нормально-закрытый контакт - компактный пусковой аппарат от IEK для дистанционного включения и выключения электрических нагрузок, таких как двигатели, нагреватели и системы освещения. Артикул kkme31-040-400-11 относится к серии КМИ, предназначенной для надёжной работы в промышленных и бытовых системах автоматизации.

Назначение и область применения

Контактор КМИе-34012 используется для коммутации силовых цепей переменного тока. Он применяется для запуска, остановки и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором (категория применения AC-3), а также для управления менее индуктивными нагрузками - нагревательными элементами, светильниками, вентиляторами, насосами, тепловыми завесами и оборудованием в системах АВР.

Технические характеристики

• Номинальный рабочий ток: 40 А (при напряжении 400 В переменного тока)
• Напряжение питания катушки: 400 В переменного тока
• Число полюсов: 3 - позволяет управлять трёхфазной сетью
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - для сигнализации, блокировок и контроля состояния
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение проводов
• Степень защиты: IP20 - защищён от доступа пальцами и крупных предметов, но не от пыли и воды
• Способ монтажа: на монтажную плату - фиксируется на DIN-рейке или специальной панели
• Исполнение: малогабаритное - экономит место в щитах
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Условия установки: допускается крепление на вертикальной поверхности с отклонением до +-30° по горизонтали

Совместимость и монтаж

Контактор КМИе-34012 совместим с DIN-рейками стандарта EN 60715. Для монтажа требуется свободное пространство вокруг корпуса для теплоотвода - не рекомендуется плотно устанавливать рядом с другими аппаратурой без воздушного зазора. Подключение проводов выполняется через винтовые зажимы: максимальное сечение жил - до 16 мм2 (по данным производителя). Убедитесь, что напряжение катушки точно соответствует 400 В переменного тока - применение другого напряжения повредит устройство.

Безопасность и стандарты

Контактор КМИе-34012 соответствует требованиям ГОСТ Р 50030.4.1-2002 (эквивалент МЭК 60947-4-1-2000). Это гарантирует соответствие международным нормам безопасности, испытаний на износостойкость и электромагнитную совместимость. Сертифицирован для использования в промышленных условиях.

Преимущества

• Высокая механическая прочность и долгий срок службы благодаря качественным материалам
• Малые габариты позволяют использовать его в компактных распределительных щитах
• Наличие вспомогательных контактов (НО+НЗ) упрощает реализацию схем аварийной остановки и индикации
• Поддерживает частые включения/выключения - рассчитан на работу в режиме AC-3 (пуски двигателей)

Ограничения применения

• Не предназначен для постоянного тока - работает только с переменным током (AC)
• Защита IP20 исключает использование во влажных, пыльных или наружных помещениях без дополнительной защиты
• Не подходит для управления высоконагрузочными индуктивными цепями свыше 40 А
• Требуется точное соответствие напряжения катушки - отклонение более чем на +-10% снижает надёжность срабатывания

Примеры использования

• Управление насосом в системе водоснабжения
• Включение тепловой завесы в торговом зале
• Автоматический пуск вентилятора в HVAC-системе
• Контроль освещения в производственных цехах через PLC
• Работа в составе системы АВР - переключение между основным и резервным питанием

Практические советы

• При монтаже на DIN-рейку используйте фиксаторы - контактор КМИе-34012 имеет малую массу, но требует устойчивой установки
• Проверьте сечение проводов перед подключением - слишком толстые жилы не войдут в зажимы, слишком тонкие - риск перегрева
• Для длительной работы в условиях повышенной температуры (более +40C) обеспечьте принудительное охлаждение или увеличьте зазор между соседними аппаратами
• При использовании в схемах с реверсом обязательно предусмотрите блокировки - предотвращайте одновременное включение двух контакторов
• Артикул kkme31-040-400-11 - замена аналогичных моделей других брендов, если они имеют те же параметры: 40 А, 3P, 400 В, 1НО+1НЗ
