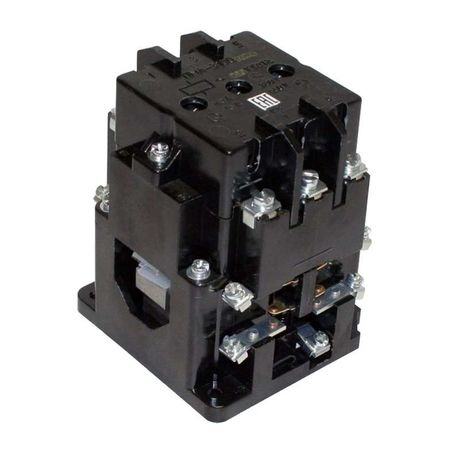

Контактор электромагнитный ПМА-3100 УХЛ4 В, 24В, (2з+2р) - 090310220ВВ024000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 24В 2 нормально открытых + 2 нормально закрытых контакта от КЗЭА (арт. 090310220вв024000000 / ПМА-3100) предназначен для дистанционного управления силовыми цепями переменного тока, особенно в системах автоматизации промышленного оборудования. Его конструкция обеспечивает надёжное коммутирование нагрузки до 40 А при напряжении до 660 В.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 24В 2 нормально открытых + 2 нормально закрытых контакта используется для включения и выключения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок в машинах, конвейерах, насосах, вентиляторах и других устройствах, где требуется удалённое управление. Катушка управления питается от сети 24 В переменного тока - это позволяет использовать её в безопасных цепях управления с низким напряжением. Четыре вспомогательных контакта (2 НО + 2 НЗ) обеспечивают сигнализацию, блокировки и логические функции в схемах автоматики.

Технические характеристики

• Номинальный ток: 40 А (переменный ток)
• Рабочее напряжение: до 660 В, 50–60 Гц
• Напряжение катушки управления: 24 В переменного тока
• Количество контактов: 2 нормально открытых (НО), 2 нормально закрытых (НЗ)
• Номинальная мощность двигателя: 18,5 кВт
• Тип тока: переменный
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Способ подключения: винтовые зажимы
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённом месте
• Исполнение: нереверсивное - не предназначен для изменения направления вращения двигателя
• Способ монтажа: на DIN-рейку или монтажную плату

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 24В 2 нормально открытых + 2 нормально закрытых контакта монтируется на стандартную DIN-рейку шириной 35 мм. Также допускается крепление на монтажную плиту через отверстия в основании. Подключение силовых контактов и катушки - винтовое, что гарантирует прочность соединения даже при высоких токах. Для правильной работы необходимо соблюдать момент затяжки винтов - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает жилы провода. Максимальное сечение провода для силовых контактов - 16 мм2, для цепи управления - до 4 мм2.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Он рассчитан на работу в условиях, предусмотренных для климатического исполнения УХЛ4 - то есть в помещениях с возможностью конденсации влаги и наличием агрессивных сред. Однако из-за степени защиты IP00 устройство не имеет внешнего кожуха и не защищено от прикосновения к токоведущим частям - поэтому обязательно использование в электрошкафах или защитных корпусах. Для предотвращения пробоя катушки рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке управления.

Преимущества

• Чёткая структура контактов: два НО и два НЗ позволяют реализовать сложные логические схемы без дополнительных модулей
• Высокий ресурс коммутации - оптимизирован для частых включений/выключений в промышленных условиях
• Устойчивость к перепадам температуры благодаря исполнению УХЛ4 - подходит для холодных цехов и неотапливаемых помещений
• Гибкий способ монтажа - совместим с большинством шкафов и распределительных щитов
• Поддержка стандартного напряжения катушки 24 В - легко интегрируется в системы на базе PLC и контроллеров

Ограничения применения

• Не предназначен для реверса двигателей - для этого нужны два контактора или реверсивный пускатель
• IP00 - нельзя устанавливать вне электрошкафа; риск поражения током при доступе к контактам
• Не защищён от перегрузок - требует обязательной установки теплового реле или другого средства защиты двигателя
• Не рекомендован для частых пусков более 60 раз в час - может снизиться срок службы контактов
• Не подходит для постоянного тока - только переменный ток 50/60 Гц

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня
• Автоматизация конвейера - запуск/остановка по команде от PLC через 24 В
• Система вентиляции - включение вентилятора при достижении заданной температуры
• Цепь сигнализации: один НО контакт даёт сигнал “двигатель в работе”, один НЗ - “двигатель остановлен”

Практические советы

• Выбирая этот контактор, проверьте соответствие сечения проводов и момента затяжки винтов - это снижает риск перегрева
• Обязательно используйте ОПН на катушке 24 В, чтобы продлить срок службы электромагнита и защитить контроллер от импульсов
• Для защиты двигателя от перегрузки и обрыва фазы установите тепловое реле рядом - сам контактор такой защиты не имеет
• Если нужна защита от пыли и влаги - поместите контактор в корпус с классом защиты IP54 или выше
• При использовании в системах с частыми пусками (более 30 раз/час) регулярно осматривайте контакты на признаки подгорания
