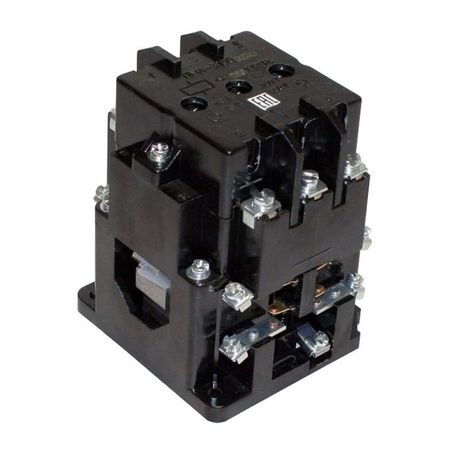

Контактор электромагнитный ПМА 3100 УХЛ4 В 36В (2з+2р) Кашин 090310220ВВ036000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 36В 2 нормально открытых + 2 нормально закрытых контакта от КЗЭА (артикулы пма-3100, 090310220вв036000000) предназначен для дистанционного управления силовыми цепями переменного тока с помощью слаботочного сигнала 36 В. Подходит для сборки панелей управления на монтажной плате.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 36В 2 нормально открытых + 2 нормально закрытых контакта используется для коммутации нагрузок до 40 А в сетях переменного тока до 660 В. Применяется в системах автоматизации: пуск и остановка двигателей, управление нагревателями, насосами, вентиляторами. Благодаря наличию четырёх вспомогательных контактов (2 НО + 2 НЗ) позволяет реализовать логические схемы управления без дополнительных реле. Особенно удобен в стационарных установках с жесткими требованиями к компактности.

Технические характеристики

• Номинальный ток: 40 А (переменный ток AC)
• Напряжение катушки управления: 36 В (переменного тока)
• Максимальное рабочее напряжение: 660 В
• Частота: 50–60 Гц
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности
• Способ монтажа: на печатную плату (SMD-тип, без крепления болтами)
• Подключение: винтовые зажимы для проводов
• Степень защиты: IP00 - нет внешней защиты, требует установки в корпус или защищённом месте
• Исполнение: нереверсивное - не предназначен для переключения направления вращения двигателя

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 36В 2 нормально открытых + 2 нормально закрытых контакта рассчитан на монтаж на печатную плату. Его выводы подходят для пайки или установки в разъёмные соединения. Размеры и расположение контактов соответствуют стандартным форм-факторам для плат управления. Убедитесь, что посадочные отверстия на плате совпадают с шагом выводов аппарата. Не используйте для монтажа на DIN-рейку - для этого нужны другие модели. Винтовые зажимы допускают подключение медных проводов сечением до 2,5 мм2.

Безопасность и стандарты

Контактор соответствует требованиям к устройствам управления электроприводами по ГОСТ Р МЭК 60947-4-1. Климатическое исполнение УХЛ4 гарантирует надёжную работу в условиях среднего климата с возможностью эксплуатации в неотапливаемых помещениях. Отсутствие степени защиты IP00 означает, что все токоведущие части открыты - необходимо исключить доступ к контактам при работе оборудования. Для защиты катушки от импульсных перенапряжений рекомендуется подключить ограничитель перенапряжения (ОПН) параллельно её выводам.

Преимущества

• Высокая плотность контактов: четыре вспомогательных контакта в одном корпусе снижают количество компонентов в схеме
• Низкое напряжение управления (36 В) - безопасно для операторов и совместимо с большинством PLC и контроллеров
• Климатическое исполнение УХЛ4 обеспечивает стабильность работы в условиях России и стран СНГ
• Монтаж на плату экономит место внутри шкафа управления
• Простая механическая конструкция - высокая надёжность и долгий срок службы при правильной эксплуатации

Ограничения применения

• Не подходит для реверса двигателей - отсутствует взаимоблокировка между двумя контакторами
• IP00 - нельзя использовать в открытом виде; требуется герметичный корпус или экран
• Не предназначен для частотного регулирования - только пуск/остановка
• Не рассчитан на постоянный ток (DC) - только переменный ток 50–60 Гц
• Нельзя применять в местах с высокой вибрацией без дополнительной фиксации платы

Примеры использования

• Управление трёхфазным асинхронным двигателем станка через PLC с сигналом 36 В
• Автоматический запуск вентилятора системы охлаждения после достижения заданной температуры
• Схема “пуск-стоп” с индикацией состояния (НО контакт для светового индикатора, НЗ - для аварийной кнопки)
• Контроль работы насоса в системе водоснабжения с использованием двух контактов для обратной связи

Практические советы

• При проектировании платы учтите, что контактор имеет большие габариты - выделите достаточное расстояние вокруг него для теплоотвода
• Обязательно используйте ОПН на катушке 36 В - продлит срок службы контактора и предотвратит повреждение микроконтроллера
• Проверьте соответствие сечения провода и момента затяжки винтов - перетяжка повредит изоляцию, слабый контакт вызовет нагрев
• Для длительной работы при максимальном токе 40 А обеспечьте хорошую вентиляцию в шкафу - перегрев сокращает жизнь контактов
• Если нужна защита от перегрузки - используйте этот контактор вместе с тепловым реле, так как он сам не выполняет эту функцию
