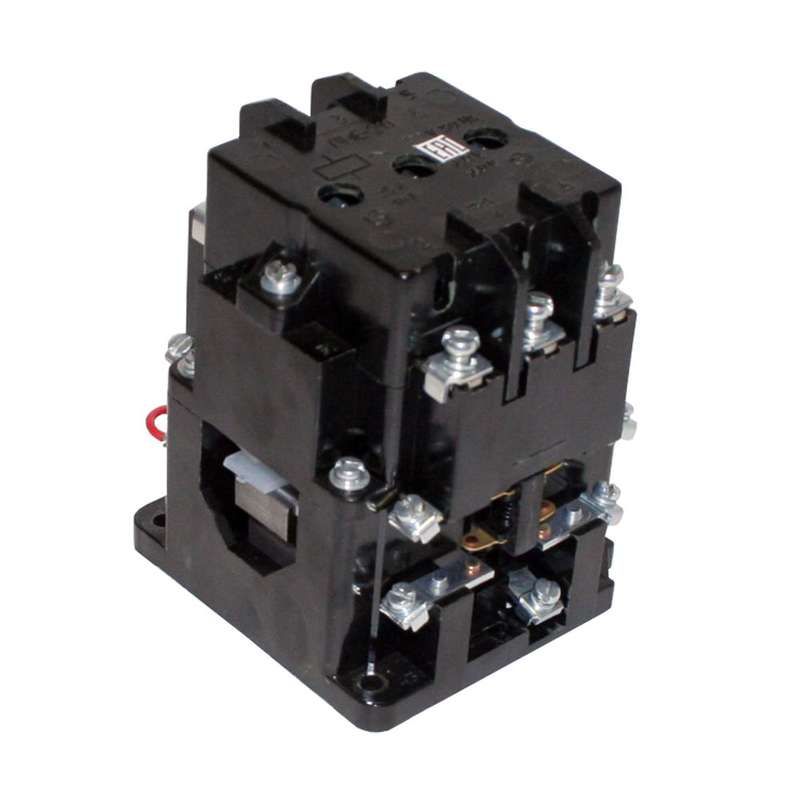

Контактор электромагнитный ПМЕ-211 УХЛ4 В, 42В, (2з+2р) - 080211220ВВ042000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 42В 2 нормально открытых + 2 нормально закрытых контакта от КЗЭА (артикулы 080211220вв042000000 и пме-211) предназначен для дистанционного управления нагрузками переменного тока, особенно в системах автоматизации с использованием слаботочных цепей на 42 В.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 42В 2 нормально открытых + 2 нормально закрытых контакта используется для коммутации силовых цепей переменного тока до 660 В и током до 25 А. Он применяется в схемах управления электроприводами - например, для запуска, остановки и контроля работы трёхфазных асинхронных двигателей. Подходит для стационарных установок в машиностроении, конвейерах, насосных станциях и других промышленных объектах. Катушка управления питается от слаботочной цепи 42 В, что позволяет использовать её совместно с PLC, реле, кнопочными пунктами и другими контроллерами низкого напряжения.

Технические характеристики

• Номинальный ток: 25 А (переменный ток, AC)
• Напряжение силовой цепи: до 660 В
• Напряжение катушки управления: 42 В (AC)
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Род тока: переменный (50/60 Гц)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Исполнение: нереверсивное - не предназначен для переключения направления вращения двигателя
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (PCB)
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённом месте

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 42В 2 нормально открытых + 2 нормально закрытых контакта монтируется непосредственно на печатную плату через выводы. Для надёжного соединения используйте винтовые зажимы с моментом затяжки, соответствующим рекомендациям производителя - переусердствовать нельзя, чтобы не повредить пластиковые элементы. Учитывайте, что устройство не имеет крепёжных отверстий для шасси - оно рассчитано исключительно на поверхностный монтаж. Монтажная плата должна выдерживать рабочую температуру и иметь достаточные воздушные зазоры между проводниками. Применяйте только медные провода сечением, соответствующим току 25 А (обычно 4–6 мм2).

Безопасность и стандарты

Контактор соответствует требованиям к применению в промышленных электроустановках согласно ГОСТ Р 50030.4.1 и ГОСТ 15150. Производитель - КЗЭА - следует отраслевым стандартам качества для электротехники. Однако из-за степени защиты IP00 устройство не защищено от прикосновения к токоведущим частям и попадания посторонних предметов - поэтому обязательно размещайте его внутри щита или корпуса с классом защиты не ниже IP54. Для предотвращения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке управления.

Преимущества

• Чёткая схема контактов: два НО и два НЗ позволяют реализовать базовые логические функции без дополнительных реле
• Низкое напряжение управления (42 В) обеспечивает безопасность обслуживания и совместимость с большинством промышленных контроллеров
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на территории с суровым климатом
• Винтовое подключение надёжно и не требует специальных инструментов

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз
• IP00 требует обязательной установки в защищённом корпусе; не допускается использование на открытом воздухе или в сырых местах без оболочки
• Не предназначен для частотного регулирования - только пуск/остановка
• Не имеет встроенного теплового реле - для защиты от перегрузок требуется внешняя защита
• Подходит только для переменного тока - не работает с постоянным током

Примеры использования

• Управление насосом в системе водоснабжения: сигнал с PLC активирует катушку 42 В, контактор замыкает НО-контакты и включает двигатель
• Автоматическая система освещения: один НЗ-контакт размыкает цепь при срабатывании, второй НО - включает аварийную сигнализацию
• Контроль работы вентилятора на станке: при достижении температуры датчик даёт сигнал 42 В, контактор включает охлаждение

Практические советы

• Проверьте соответствие напряжения катушки 42 В - превышение вызывает перегрев и выход из строя
• При монтаже на PCB соблюдайте расстояние между контактами и соседними элементами - высокое напряжение 660 В требует минимальных зазоров (по ГОСТ 15150)
• Для долгой службы избегайте частых включений (>120 раз/час); при необходимости используйте контакторы с более высокой механической износостойкостью
• Обязательно проверяйте целостность винтовых зажимов после первого включения - термические циклы могут ослабить контакт
• Если контактор установлен рядом с мощными источниками помех (частотные преобразователи), экранируйте управляющие провода
