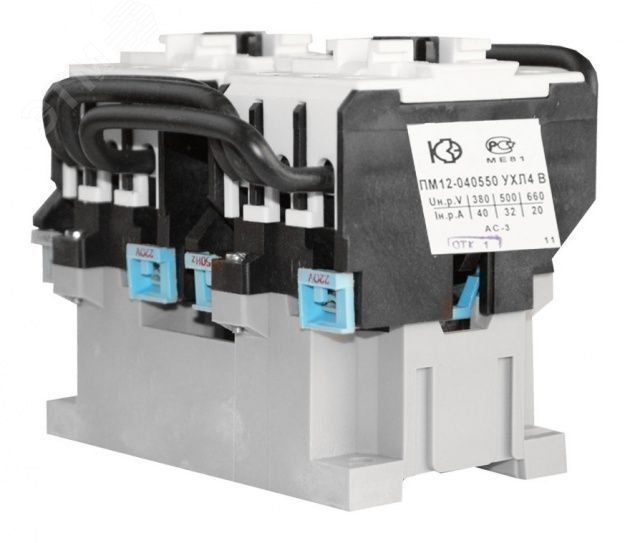

Контактор электромагнитный реверсивный ПМ12-040550 УХЛ4 В, 380В, (2з) - 050550200ВВ380000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 380В 40А от КЗЭА (артикулы 050550200вв380000010 и пм12-040550) предназначен для дистанционного управления трёхфазными двигателями - включает, выключает и меняет направление вращения. Подходит для стационарных систем с напряжением до 660 В.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 380В 40А используется для управления асинхронными электродвигателями с короткозамкнутым ротором. Обеспечивает дистанционный пуск, остановку и реверс - то есть изменение направления вращения вала. Применяется в промышленных установках: конвейерах, насосах, вентиляторах, станках, где требуется смена направления движения. Работает в цепях переменного тока 50–60 Гц с напряжением до 660 В.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 40 А
• Напряжение катушки управления: 380 В
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность: 18,5 кВт (для двигателей)
• Количество нормально открытых контактов: 2
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Способ монтажа: на монтажную плату (панель)
• Тип присоединения: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 380В 40А монтируется на DIN-рейку или жесткую металлическую плату. Для работы нужна внешняя схема управления - два кнопочных поста («Вперёд» и «Назад») и блокировка, предотвращающая одновременное включение обоих контакторов. Винтовые зажимы рассчитаны на провода сечением до 10 мм2. Не требует дополнительного крепления, но важно обеспечить доступ к клеммам для обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1. Катушка управления имеет защиту от перенапряжений - рекомендуется устанавливать ограничитель перенапряжения (ОПН) параллельно катушке, особенно при использовании с частотниками или импульсными нагрузками. Отсутствие защиты от пыли и влаги (IP20) делает применение вне закрытых щитов невозможным.

Преимущества

• Реверсивная схема позволяет менять направление вращения без механических переключателей
• Высокий ресурс коммутации благодаря качественной контактной группе
• Устойчивость к перепадам напряжения в пределах +-10% от 380 В
• Климатическое исполнение УХЛ4 обеспечивает надёжную работу в холодных и влажных помещениях
• Простая совместимость с типовыми схемами автоматизации

Ограничения применения

• Не применяется в открытом воздухе - степень защиты IP20 не защищает от пыли и влаги
• Не предназначен для частотного регулирования - только пуск/останов/реверс
• Требует обязательной блокировки в схеме управления, чтобы исключить одновременное включение двух контакторов (короткое замыкание)
• Не содержит встроенной тепловой защиты - необходимо использовать отдельный тепловое реле
• Подходит только для трёхфазных двигателей; однофазные - не поддерживаются

Примеры использования

• Конвейерная лента, которая должна двигаться вперёд и назад
• Циркулярная пила с функцией реверса для удаления опилок
• Насосная станция с возможностью смены направления потока
• Лебёдка, требующая точного контроля направления перемещения

Практические советы

• При монтаже проверьте соответствие сечения проводов - максимальное сечение 10 мм2, меньшие - допустимы, но не менее 1,5 мм2
• Обязательно используйте блокировочные контакты в схеме управления - без них возможен выход аппарата из строя
• Для продления срока службы катушки установите ОПН (ограничитель перенапряжений) прямо на её выводах
• Проверяйте температуру окружающей среды - при работе близко к пределу −40 C или +40 C снижается срок службы контактов
• При замене убедитесь, что новый контактор электромагнитный реверсивный УХЛ4 В 380В 40А имеет те же параметры катушки (380 В) и тока (40 А)
