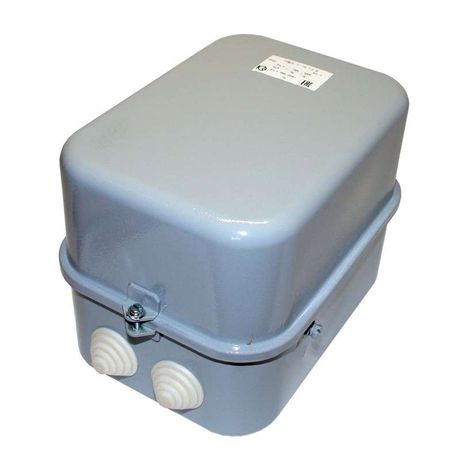

Контактор электромагнитный ПМА 3110 У3 В 380В (2з+2р) Кашин 090311222ВВ380000000 КашинЗЭА

Контактор электромагнитный У3 В 380В (2 нормально-закрытых + 2 нормально-раскрытых контакта) от КЗЭА - устройство для дистанционного включения и выключения нагрузки в цепях переменного тока, предназначенное для работы в стационарных системах управления. Артикулы 090311222вв380000000 и пма-3110 соответствуют модели с четырьмя вспомогательными контактами и катушкой на 380 В.

Назначение и область применения

Контактор электромагнитный У3 В 380В используется для коммутации силовых цепей с током до 40 А. Он применяется в схемах управления трёхфазными асинхронными двигателями с короткозамкнутым ротором - например, на конвейерах, насосах, вентиляторах и станках. Контактор обеспечивает дистанционный пуск, остановку и, при использовании с другими элементами, реверсирование двигателей. Его вспомогательные контакты позволяют передавать сигналы в цепи управления, автоматизации и сигнализации.

Технические характеристики

• Номинальный ток: 40 А (переменный ток, AC)
• Напряжение катушки управления: 380 В (AC)
• Максимальное рабочее напряжение: 660 В
• Частота: 50–60 Гц
• Количество контактов: 3 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Способ подключения: винтовые зажимы
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды)
• Климатическое исполнение: У3 (для умеренного климата, с возможностью эксплуатации при температуре от −25C до +40C)
• Исполнение: нереверсивное (не предназначен для прямого реверса без внешней схемы)
• Способ монтажа: на монтажную плату (панель)

Совместимость и монтаж

Контактор электромагнитный У3 В 380В монтируется на монтажной плате с помощью крепёжных отверстий. Подключение проводов - винтовое, что требует предварительной зачистки жил и плотного затягивания. Напряжение катушки 380 В совместимо с сетями 380/220 В, где фазное напряжение составляет 220 В, а линейное - 380 В. Для надёжной работы необходимо соблюдать полярность подключения катушки. Контактор не имеет встроенной тепловой защиты - её следует реализовать отдельно через реле перегрузки.

Безопасность и стандарты

Контактор соответствует требованиям к оборудованию для промышленного использования в условиях сухих помещений. Степень защиты IP40 исключает попадание твёрдых частиц размером свыше 1 мм, но не защищает от влаги - применение в сырых или пыльных средах требует дополнительной герметизации корпуса. Производитель рекомендует использовать ограничители перенапряжений (ОПН) параллельно катушке для снижения импульсов при отключении, особенно в цепях с высокой индуктивностью.

Преимущества

• Высокая коммутационная способность - 40 А позволяет управлять мощными нагрузками без перегрева
• Наличие двух НЗ и трёх НО контактов даёт гибкость в построении схем управления
• Фиксированная катушка на 380 В повышает надёжность в промышленных сетях
• Монтаж на плату экономит место в шкафах и упрощает сборку панелей
• Климатическое исполнение У3 обеспечивает стабильную работу в большинстве промышленных условий России

Ограничения применения

• Не предназначен для реверсивных схем - требуется два отдельных контактора
• IP40 не допускает использование во влажных помещениях, на улице или в местах с брызгами воды
• Отсутствие встроенного теплового реле - необходима внешняя защита от перегрузок
• Подходит только для переменного тока - нельзя использовать в цепях постоянного тока
• Монтаж на плату требует точного расположения и доступа к клеммам - неудобен для частого обслуживания

Примеры использования

• Управление насосом в системе водоснабжения - включение/выключение по уровню
• Автоматизация конвейера - запуск после срабатывания датчика наличия продукта
• Цепь сигнализации: один НЗ-контакт подаёт сигнал “останов” при отключении питания
• Система освещения цеха: три НО-контакта задействованы в последовательном включении групп света

Практические советы

• Проверьте соответствие напряжения катушки 380 В вашей сети - неверное питание вызывает отказ или перегрев
• При монтаже используйте кольцевые наконечники на проводах - они обеспечивают лучший контакт и долговечность
• Обязательно установите ОПН (ограничитель перенапряжений) на катушку, чтобы продлить срок службы контактора
• Для защиты от перегрузок подключите термореле (например, ТРН) последовательно с двигателем
• Не забывайте про свободный доступ к клеммам - при необходимости замены или диагностики
• При работе в пыльных условиях - поместите контактор в герметичный шкаф с фильтрами
