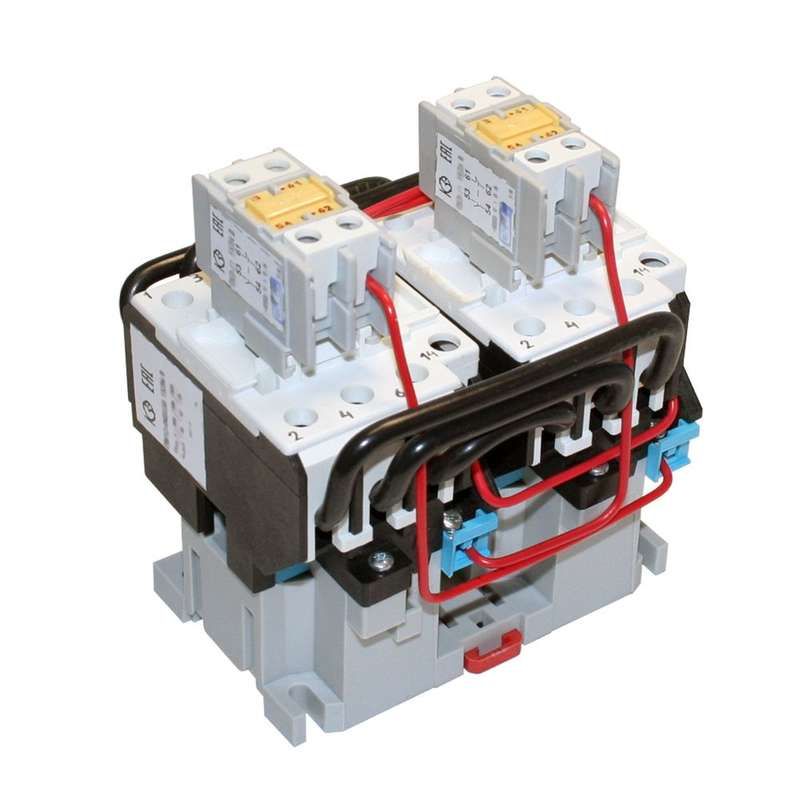

Контактор электромагнитный реверсивный ПМ12-040550 УХЛ4 В 380В (4з+2р) - 050550420ВВ380000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 380В 4 нормально открытых + 2 нормально закрытых контакта от КЗЭА (арт. 050550420вв380000010 / пм12-040550) предназначен для дистанционного управления трёхфазными двигателями с возможностью изменения направления вращения. Подходит для стационарных установок с питанием до 660 В.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 380В 4 нормально открытых + 2 нормально закрытых контакта используется для включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах управления промышленным оборудованием: насосах, вентиляторах, конвейерах, станках с ЧПУ, где требуется изменение направления движения.

Обеспечивает коммутацию нагрузки до 40 А переменного тока и мощности до 18,5 кВт. Работает в составе автоматических схем управления, совместно с тепловыми реле и кнопочными пунктами.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC)
• Максимальное рабочее напряжение: 660 В
• Номинальный ток: 40 А
• Частота: 50–60 Гц
• Количество контактов: 4 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Номинальная мощность: 18,5 кВт
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не герметичен
• Способ монтажа: на монтажную плату (панель)
• Тип присоединения: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 380В 4 нормально открытых + 2 нормально закрытых контакта устанавливается на DIN-рейку или жесткую металлическую плату. Монтаж требует свободного доступа к клеммам для подключения проводов сечением до 6 мм2.

Подключение катушки управления - к цепям управления (не к силовым!). Для работы в реверсивной схеме необходимо использовать два таких контактора - один для прямого, второй для обратного направления. Обязательна механическая или электрическая блокировка между ними, чтобы исключить одновременное включение.

Винтовые зажимы затягиваются усилием 0,5–0,7 Нм. Перед первым включением проверьте надёжность соединений - особенно при работе с высокими токами.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Имеет сертификат соответствия для использования в электроустановках РФ.

Не рекомендуется применять в средах с взрывоопасными газами, парами бензина или летучими химикатами - степень защиты IP20 не обеспечивает взрывозащиту.

Преимущества

• Высокая надёжность коммутации благодаря качественной конструкции катушки и контактной системы
• Увеличенное количество вспомогательных контактов (4 НО + 2 НЗ) позволяет реализовать сложные схемы управления без внешних модулей
• Климатическое исполнение УХЛ4 делает устройство пригодным для использования в неотапливаемых помещениях, на объектах с суровым климатом
• Совместим с типовыми пускателями и реле перегрузки от КЗЭА

Ограничения применения

• Не предназначен для частотного регулирования - только пуск/останов/реверс
• IP20 не допускает использование во влажных, пыльных или outdoor-объектах без дополнительной защиты корпуса
• Требуется обязательная блокировка при использовании в реверсивных схемах - риск короткого замыкания при одновременном включении двух контакторов
• Не имеет встроенной защиты от перегрузки - обязательно подключать внешнее тепловое реле
• Не рассчитан на частые включения более 600 раз в час - при высокой цикличности применяйте контакторы с усиленной контактной группой

Примеры использования

• Реверсивный привод лебёдки - перемещение груза вверх/вниз
• Конвейерная система с двумя направлениями движения
• Циркулярная пила с функцией реверса для удаления опилок
• Вентиляционная установка с режимом продувки в обратном направлении

Практические советы

• При монтаже используйте провода с медными жилами, сечение не менее 4 мм2 для силовой части и 1,5 мм2 для управления
• Для защиты катушки от импульсных перенапряжений (например, при отключении индуктивной нагрузки) установите ОПН (ограничитель перенапряжений) параллельно её выводам
• Проверяйте зажимы через 3–6 месяцев после начала эксплуатации - особенно при больших токах
• При замене контактора электромагнитный реверсивный УХЛ4 В 380В 4 нормально открытых + 2 нормально закрытых контакта - сверьте номер артикула (050550420вв380000010) и тип присоединения - отличия в расположении клемм могут потребовать переделки проводки
• Не забудьте про блокировку! Без неё даже правильная схема может вызвать аварию.
