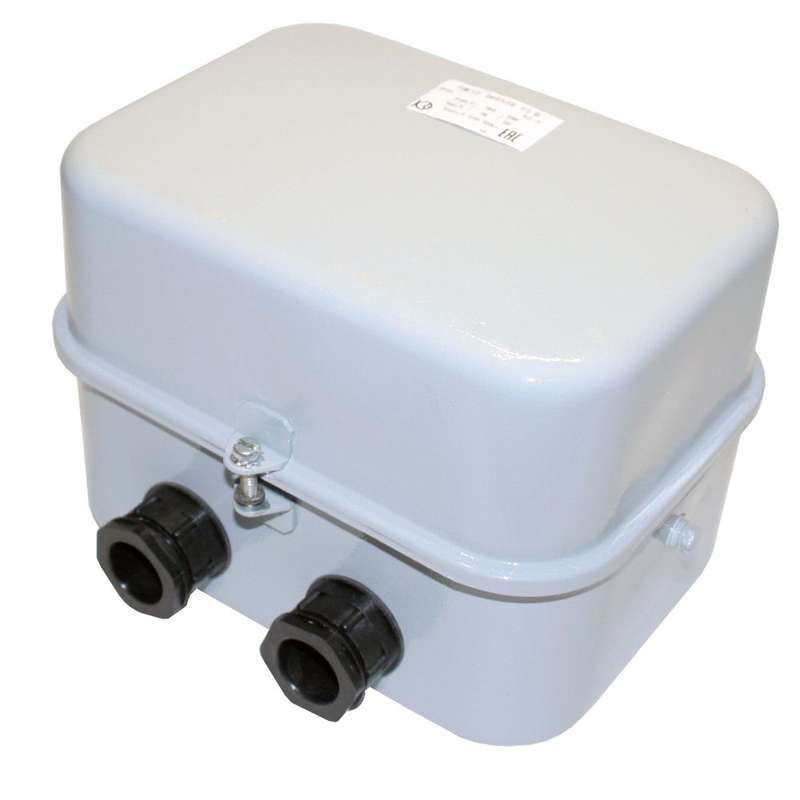

Контактор электромагнитный ПМ12-040510 У2 В, 380В, (4з+2р) - 050510421ВВ380000010 КашинЗЭА

Контактор ПМ12-040510 У2 категории 380 В от КЗЭА г. Кашин - это устройство для дистанционного управления силовыми цепями переменного тока, оснащённое четырьмя нормально открытыми и двумя нормально закрытыми контактами. Подходит для частого включения/выключения нагрузок в промышленной автоматике.

Назначение и область применения

Контактор ПМ12-040510 У2 предназначен для коммутации электродвигателей, нагревательных элементов, светильников и других мощных потребителей в системах автоматического управления. Он работает в цепях переменного тока напряжением до 380 В. Часто применяется в пультах управления, щитах автоматики, на конвейерах, насосных станциях и станках с ЧПУ.

Технические характеристики

• Рабочее напряжение: 380 В переменного тока
• Количество главных контактов: 4 нормально открытых (НО)
• Количество вспомогательных контактов: 2 нормально закрытых (НЗ)
• Исполнение: У2 - умеренный климат, для работы при температуре от −10 C до +40 C
• Категория применения: AC-1 (для активных нагрузок) и AC-3 (для двигателей)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм

Совместимость и монтаж

Контактор ПМ12-040510 У2 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: входные и выходные клеммы рассчитаны на провода сечением до 2,5 мм2. Управление осуществляется через катушку - подключение сигнала управления происходит на выводы A1 и A2. Напряжение катушки соответствует стандартному значению 380 В, что требует точного совпадения с сетью. Перед установкой проверьте соответствие напряжения управления и типа нагрузки.

Безопасность и стандарты

Контактор ПМ12-040510 У2 соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для аппаратов низковольтного распределения. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Обеспечивает механическую изоляцию между силовой и управляющей цепями.

Преимущества

• Чёткая структура контактов: 4 НО + 2 НЗ позволяют реализовать сложные логические схемы без внешних реле
• Высокая надёжность коммутации за счёт металлокерамических контактов
• Устойчивость к перегрузкам и импульсным помехам в промышленной среде
• Простая замена: корпус совместим со стандартными контактными модулями серии ПМ12

Ограничения применения

• Не предназначено для постоянного тока - применение в DC-цепях недопустимо
• Не имеет встроенной защиты от перегрузки - требуется дополнительная тепловая защита (например, реле перегрузки)
• Не рекомендуется для влажных помещений без дополнительной герметизации - степень защиты IP20 не обеспечивает защиту от брызг
• Катушка рассчитана исключительно на 380 В; использование с другим напряжением вызывает отказ или повреждение

Примеры использования

• Управление трёхфазным электродвигателем насоса: 4 НО контакта - управление питанием двигателя, 2 НЗ - сигнал о состоянии в систему контроля
• Автоматизация системы вентиляции: включение вентилятора по таймеру с обратной связью через НЗ-контакт
• Цепь аварийной остановки: НЗ-контакты последовательно включены в цепь управления, размыкание при срабатывании кнопки “Стоп”

Практические советы

• Перед первым запуском проверьте, чтобы все контакты были свободны от окисления - особенно важна чистота силовых клемм
• При использовании в условиях вибраций (станки, компрессоры) используйте фиксирующие шайбы на DIN-рейке
• Не допускайте превышения числа операций в час - максимальная частота включения составляет 1200 раз/час для AC-3
• При замене старого контактора сверьте номер модели: ПМ12-040510 У2 от КЗЭА г. Кашин полностью совместим с аналогичными изделиями серии ПМ12
• Для длительной службы следите за температурой окружающей среды - превышение +40 C снижает срок службы катушки
