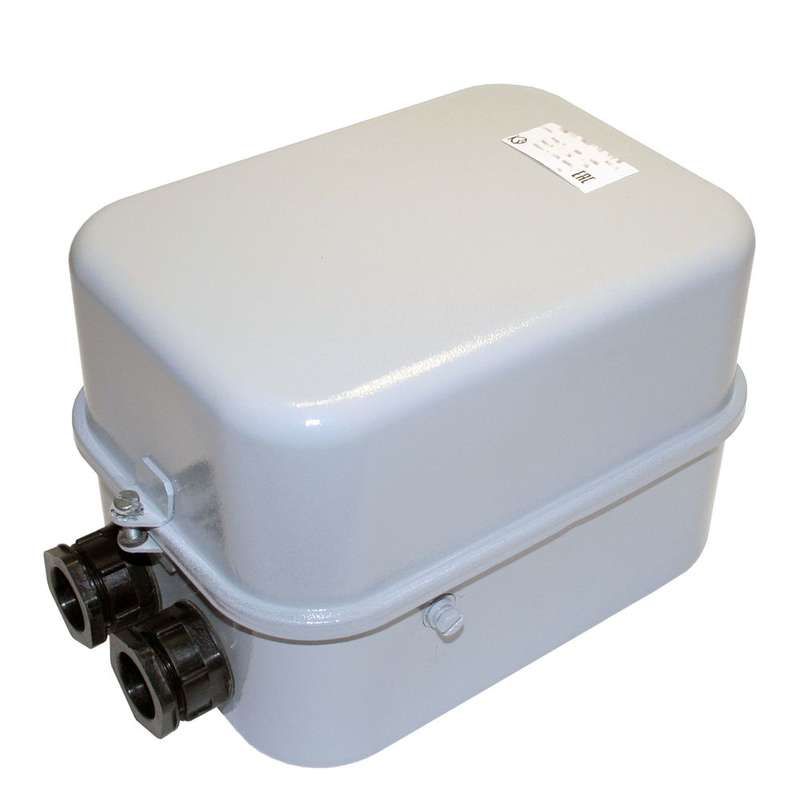

Контактор электромагнитный ПМ12-040110 У2 В, 380В, (3з+2р) - 050110321ВВ380000010 КашинЗЭА

Контактор ПМ12-040110 У2 категории 380 В от КЗЭА г. Кашин - это устройство для дистанционного управления силовыми цепями переменного тока, оснащённое комбинацией из трёх нормально открытых и двух нормально закрытых контактов. Подходит для частого включения/выключения нагрузок в промышленной автоматике.

Назначение и область применения

Контактор ПМ12-040110 У2 предназначен для коммутации силовых цепей переменного тока напряжением до 380 В. Он используется там, где требуется надёжное и частое включение и выключение оборудования: насосы, вентиляторы, компрессоры, конвейеры, тепловые установки. Комбинация контактов позволяет одновременно управлять основной нагрузкой и сигнализацией или блокировками.

Технические характеристики

• Номинальное рабочее напряжение: 380 В переменного тока
• Количество главных контактов: 3 нормально открытых (НО)
• Количество вспомогательных контактов: 2 нормально закрытых (НЗ)
• Исполнение: У2 - для работы в условиях умеренного климата, с температурой от −25 C до +40 C
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды)
• Установка: на DIN-рейку 35 мм

Совместимость и монтаж

Контактор ПМ12-040110 У2 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения катушки управления необходимо соблюдать полярность - входы катушки обозначены A1 и A2. Главные контакты рассчитаны на ток до 10 А, что соответствует классической мощности нагрузки до 4–5 кВт при 380 В. Вспомогательные контакты НЗ используются для цепей управления, аварийной блокировки или индикации состояния.

Безопасность и стандарты

Контактор ПМ12-040110 У2 соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449, которые регламентируют безопасность и испытания электрооборудования для управления. Применение устройства в системах с высокими требованиями к надёжности требует проверки совместимости с защитными аппаратами (автоматическими выключателями, предохранителями).

Преимущества

• Высокая механическая износостойкость - способен выполнять более 1 млн операций включения/отключения
• Простая замена: конструкция позволяет менять контактную группу без демонтажа всего контактора
• Чёткое разделение функций: три НО контакта для основной нагрузки, два НЗ - для контрольных цепей
• Работает в широком диапазоне температур, характерном для промышленных помещений

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влажности или агрессивной среды - степень защиты IP20 исключает использование вне щитов
• Не рекомендован для постоянной работы при перегрузках выше 10 А - возможен перегрев и сваривание контактов
• Катушка управления рассчитана только на переменный ток; применение постоянного тока повредит устройство
• Не поддерживает модульные расширения - количество контактов фиксировано

Примеры использования

• Управление трёхфазным двигателем насоса: три НО контакта включают двигатель, один из НЗ контактов активирует световой индикатор “работа”
• Автоматизация конвейера: при срабатывании датчика контактор ПМ12-040110 У2 включает мотор, а второй НЗ контакт размыкает цепь стартера другого участка
• Система резервирования: один контактор управляет основной линией, другой - резервной, с использованием НЗ контактов для взаимоблокировки

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (380 В) и типа тока (переменный) - неверное питание вызывает отказ или выход из строя
• При подключении силовых проводов используйте наконечники и затягивайте зажимы моментом 0,5–0,7 Нм - недостаточная затяжка вызывает нагрев
• Для длительной службы контролируйте состояние контактов каждые 6–12 месяцев: при оплавлении или налёте оксидов замените контактную систему
• При проектировании учтите, что все контакты находятся в одном корпусе - между НО и НЗ нет гальванической развязки, это важно для схем безопасности
• Контактор ПМ12-040110 У2 от КЗЭА г. Кашин - это проверенная модель, но он не имеет встроенной защиты от перегрузки - всегда применяйте с автоматическим выключателем
