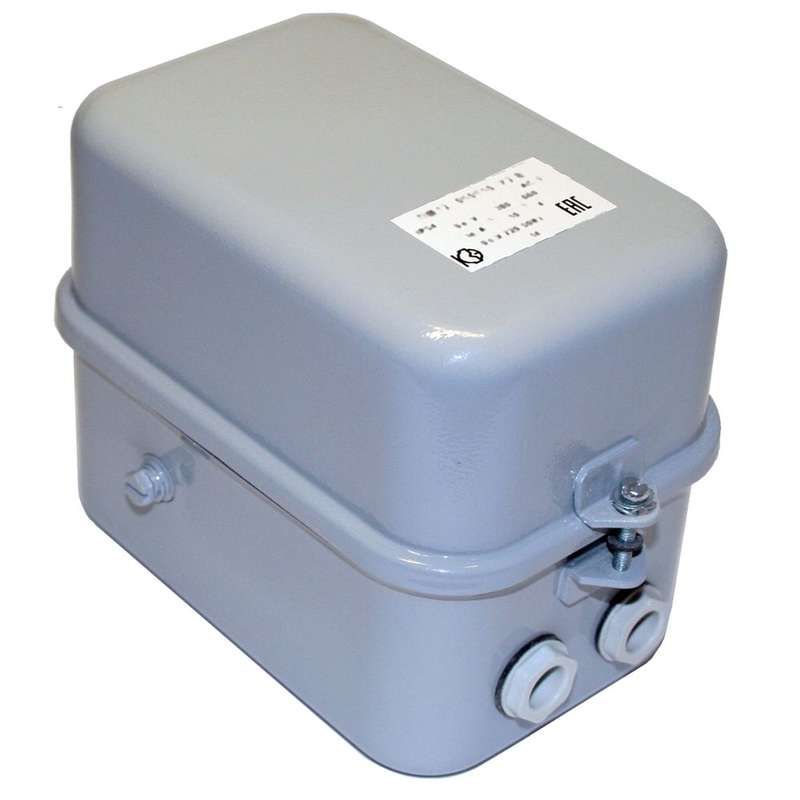

Контактор электромагнитный ПМ12-010110 У2 В, 380В, (3з+2р) - 020110321ВВ380000010 КашинЗЭА

Контактор ПМ12-010110 У2 категории 380 В - это коммутационный аппарат с тремя нормально открытыми и двумя нормально закрытыми контактами, предназначенный для частого включения и отключения электродвигателей и других нагрузок в цепях переменного тока. Производится компанией КЗЭА г.Кашин, артикул 020110321вв380000010.

Назначение и область применения

Контактор ПМ12-010110 У2 используется для управления мощными электрическими нагрузками, особенно там, где требуется частое включение/выключение. Подходит для автоматизации технологических процессов: запуск и остановка двигателей насосов, вентиляторов, компрессоров, конвейеров, станков. Применяется в распределительных щитах, на производстве, в объектах ЖКХ и энергетике.

Технические характеристики

• Рабочее напряжение: до 380 В переменного тока (AC)
• Количество главных контактов: 3 нормально открытых (НО)
• Количество вспомогательных контактов: 2 нормально закрытых (НЗ)
• Исполнение: У2 - умеренный климат, для работы при температуре от −40 C до +40 C
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды)
• Условия установки: вертикальная плоскость, без значительной вибрации

Совместимость и монтаж

Контактор ПМ12-010110 У2 монтируется на DIN-рейку шириной 35 мм, что обеспечивает быстрый и надёжный монтаж в шкафах управления. Для подключения используются винтовые зажимы: входные и выходные клеммы рассчитаны на провода сечением до 10 мм2. Обмотка управления питается от сети 380 В - проверьте соответствие напряжения катушки перед подключением. Направление монтажа важно: устройство должно быть установлено строго вертикально, чтобы избежать перегрева и снижения срока службы.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1). Соответствует классу безопасности III. Не предназначен для работы в условиях взрывоопасной среды, повышенной влажности или воздействия химически активных веществ.

Преимущества

• Высокая механическая износостойкость: способен выдерживать более 1 млн операций включения-отключения
• Надёжная фиксация на DIN-рейке - исключает случайное выпадение
• Чёткое разделение контактов: три НО и два НЗ позволяют реализовать сложные схемы управления без внешних реле
• Простая замена: конструкция позволяет менять модуль без демонтажа всего устройства

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 380 В
• Не допускается работа при температуре ниже −40 C или выше +40 C
• Не защищён от пыли и брызг воды - требует установки внутри закрытого щита
• Не имеет встроенной тепловой защиты - необходимо использовать внешние тепловые реле при управлении двигателями
• Не рекомендован для частого включения-отключения свыше 120 циклов в час - возможен перегрев обмотки

Примеры использования

• Автоматический запуск насоса в системе водоснабжения по сигналу датчика уровня
• Управление конвейером на пищевом производстве через кнопочную станцию
• Переключение режимов работы вентиляционной системы: “работа” / “обслуживание”
• Схема “звезда-треугольник” для плавного пуска трёхфазного двигателя

Практические советы

• При подборе контактора ПМ12-010110 У2 убедитесь, что номинальный ток нагрузки не превышает 10 А - это максимальный показатель для данной модели
• Для долгой работы используйте предохранители типа gG на входе - они защитят от коротких замыканий
• Проверяйте состояние контактов каждые 6 месяцев при интенсивном использовании - окисление может вызвать нагрев и отказ
• Если нужна функция аварийной остановки - подключите НЗ-контакты последовательно в цепь управления
• При замене старого контактора - совпадают ли типы крепления и расположение клемм? Артикул 020110321вв380000010 легко заменяет аналогичные модели ПМ12 от других производителей
