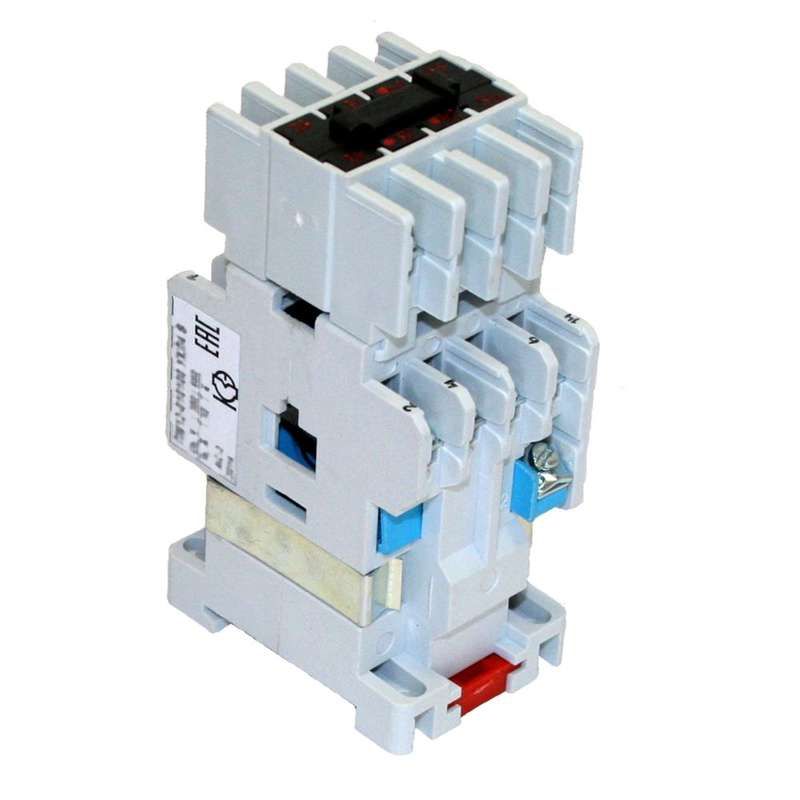

Контактор электромагнитный нереверсивный ПМ12-010100 УХЛ4 В, 380В, (1з+4р) - 380В 1з+4р КашинЗЭА 020100140ВВ380000010

Контактор электромагнитный нереверсивный ПМ12-010100 УХЛ4 В предназначен для дистанционного включения и отключения трёхфазных электродвигателей мощностью до 4 кВт. Этот аппарат, выпускаемый компанией КЗЭА, рассчитан на работу в сетях переменного тока 380 В и подходит для стационарных систем автоматизации, где требуется надёжное коммутирование нагрузки без реверса.

Назначение и область применения

Контактор электромагнитный нереверсивный ПМ12-010100 УХЛ4 В используется для удалённого запуска, остановки и защиты электродвигателей с короткозамкнутым ротором. Применяется в промышленных установках: насосах, вентиляторах, конвейерах, компрессорах, станках с постоянным направлением вращения. Не предназначен для реверсивных схем - для них требуются два контактора или реверсивный пускатель.

Технические характеристики

• Номинальный ток: 10 А - способен выдерживать длительную нагрузку до этого значения;
• Напряжение питания катушки: 380 В AC - работает от трёхфазной сети без необходимости внешнего источника управления;
• Количество контактов: 1 нормально открытый (НО) + 4 нормально закрытых (НЗ) - позволяет реализовать сложные схемы сигнализации и блокировок;
• Номинальная мощность двигателя: 4 кВт - оптимально для двигателей этой категории;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Степень защиты: IP00 - корпус не защищён от прикосновений и попадания пыли/воды; требует установки в закрытом щите;
• Тип подключения: винтовые зажимы - удобны для многожильных проводов с наконечниками;
• Способ монтажа: на монтажную плату - крепится болтами к панели, не предполагает DIN-рейку.

Совместимость и монтаж

Контактор ПМ12-010100 монтируется исключительно на жесткую монтажную плату. Его габариты и крепёжные отверстия соответствуют стандартам серий ПМ12. Подключение силовых контактов выполняется медными проводами сечением до 4 мм2. Для управления катушкой достаточно подать 380 В между двумя фазами - третьей фазы не требуется. Винтовые зажимы затягиваются моментом 0,4–0,5 Нм - переусердствовать нельзя, чтобы не повредить пластиковые детали.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Относится к категории использования AC-1 (для активных нагрузок) и AC-3 (для асинхронных двигателей). Защита от перенапряжений на катушке не встроена - рекомендуется устанавливать ограничитель перенапряжений ОПН параллельно катушке, особенно при использовании с частотными преобразователями или при частых включениях.

Преимущества

• Высокая механическая износостойкость - до 1 млн операций;
• Надёжная работа при скачках напряжения +-10% от 380 В;
• Чёткое размыкание контактов благодаря пружинному механизму - снижает риск сваривания;
• Гибкость в организации цепей управления - четыре НЗ контакта позволяют реализовать аварийную остановку, блокировки и индикацию состояния;
• Произведён в России - доступность запчастей и сервиса через КЗЭА.

Ограничения применения

• Не допускается использование вне закрытых шкафов - IP00 не обеспечивает ни защиты от пыли, ни от прикосновений;
• Нельзя применять в реверсивных схемах - отсутствует блокировка взаимного включения;
• Не подходит для частотного регулирования - высокочастотные импульсы вызывают перегрев катушки и преждевременный выход из строя;
• Не рекомендован для сред с агрессивными газами, химическими брызгами или постоянной вибрацией выше 1g;
• Требуется принудительное охлаждение при работе в режиме 100% нагрузки более 8 часов в сутки.

Примеры использования

• Автоматический насос в системе водоснабжения - включение по уровню воды, остановка при достижении заданного давления;
• Конвейерная лента на пищевом производстве - запуск по сигналу PLC, остановка по кнопке аварии;
• Вентилятор в HVAC-системе - управление по расписанию с помощью термореле;
• Оборудование в цехах с низкой степенью опасности - там, где весь контроль находится внутри металлического шкафа.

Практические советы

• При монтаже используйте наконечники на проводах - они предотвращают ослабление соединения при вибрациях;
• Проверьте соответствие посадочных отверстий на плате - диаметр крепёжных отверстий составляет 5,5 мм;
• Для долгой службы катушки избегайте частых включений (более 120 раз в час);
• Подключите индикатор состояния к одному из НЗ контактов - он покажет, когда контактор отключен;
• При замене старого контактора - проверьте, что новый имеет те же типы контактов (1НО+4НЗ) и совпадает по габаритам;
• Артикулы 020100140вв380000010 и ПМ12-010100 380В 1з+4р - это один и тот же продукт, различается лишь формат записи.
