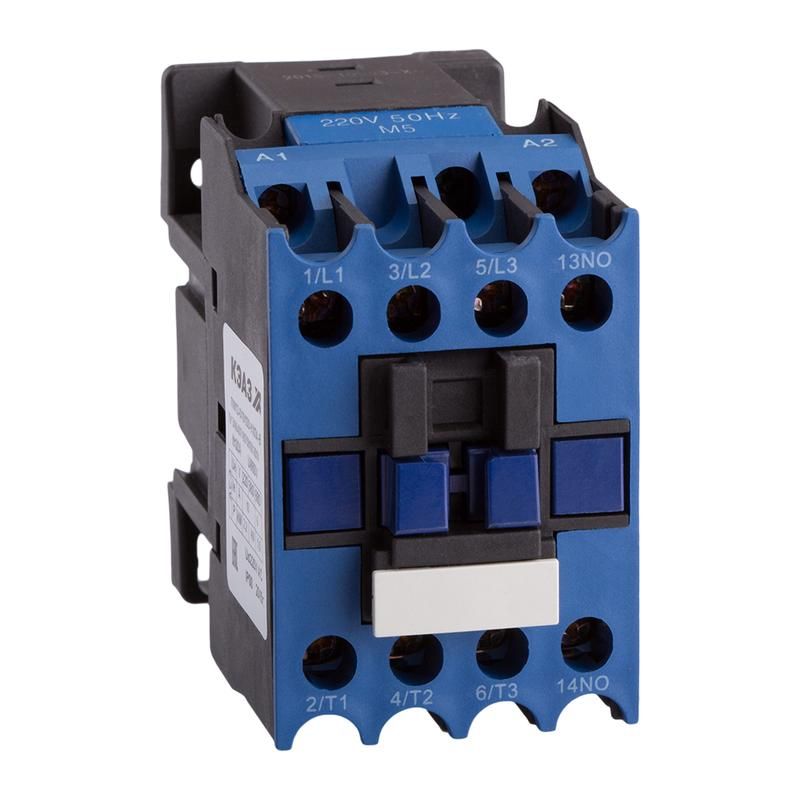

Контактор ПМ12-010100 УХЛ4 В 10А кат. 380В AC 1НО КЭАЗ 315089

Контактор ПМ12-010100 УХЛ4 В, 380В, 1з, 1НО от КЭАЗ предназначен для частого включения и отключения электродвигателей мощностью до 4 кВт в сетях переменного тока 380 В. Этот контактный аппарат используется в системах автоматизации, где требуется надёжное управление нагрузкой через слабые управляющие сигналы.

Назначение и область применения

Контактор ПМ12-010100 УХЛ4 В, 380В, 1з, 1НО применяется для коммутации трёхфазных электродвигателей в промышленном оборудовании. Он работает в паре с кнопочными постами, термореле или контроллерами, обеспечивая удалённое управление двигателем. Подходит для установки в щитах управления станков, насосов, вентиляторов, конвейеров и других устройств с периодической нагрузкой.

Технические характеристики

• Номинальное напряжение управления: 380 В переменного тока (AC)
• Номинальный ток главной цепи: 10 А
• Количество нормально открытых (НО) контактов: 3
• Управляемая мощность двигателя: до 4 кВт
• Род тока: переменный (AC)
• Исполнение: открытое - без корпуса, доступны все контакты
• Степень защиты: IP00 - без защиты от пыли и воды
• Способ монтажа: крепление на DIN-рейку или плоскую поверхность с помощью винтов
• Подключение силовых проводов: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-010100 УХЛ4 В, 380В, 1з, 1НО совместим с любыми устройствами, выдающими управляющее напряжение 380 В AC. Для монтажа используйте винтовое крепление на металлическую платформу или DIN-рейку. Подключите фазы L1–L3 и T1–T3 к основным контактам, а катушку управления - к управляющей цепи. Обязательно соблюдайте полярность при подключении катушки - она рассчитана именно на 380 В AC, не подойдёт для постоянного тока или более низкого напряжения.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Применяется в соответствии с классом исполнения УХЛ4 - допустимо использование в помещениях с умеренным климатом, в том числе с повышенной влажностью, но без воздействия осадков и прямого попадания воды. Открытая конструкция требует установки внутри закрытого шкафа или защищённой зоны.

Преимущества

• Высокая механическая износостойкость - рассчитан на многократные операции включения/выключения
• Надёжные винтовые зажимы обеспечивают прочное соединение даже при вибрациях
• Простая замена катушки при необходимости - модульная конструкция
• Совместим с сериями ПМЛ и РТЛ, что упрощает ремонт и комплектацию

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP00 исключает применение вне герметичных шкафов
• Не подходит для управления нагрузками выше 10 А или мощностью свыше 4 кВт
• Запрещено использовать с источниками постоянного тока - катушка рассчитана только на 380 В AC
• Не рекомендуется для сред с высоким содержанием пыли, масла или агрессивных газов без внешней защиты

Примеры использования

• Управление трехфазным насосом в системе водоснабжения
• Включение конвейера на пищевом производстве
• Автоматическое переключение вентилятора в HVAC-системе
• Частотное регулирование с использованием пускателя и теплового реле

Практические советы

• При монтаже проверьте плотность затяжки винтов - недостаточно затянутый контакт может нагреваться
• Убедитесь, что управляющая цепь имеет стабильное напряжение 380 В - скачки вызывают срабатывание или отказ
• Для длительной службы избегайте перегрузок - даже кратковременные превышения тока снижают срок службы контактов
• При замене убедитесь, что новый контактатор ПМ12-010100 УХЛ4 В, 380В, 1з, 1НО имеет ту же маркировку - отличаются типы катушек и число контактов
• Обеспечьте свободный доступ к контактам для обслуживания - открытая конструкция требует регулярной проверки на окисление
