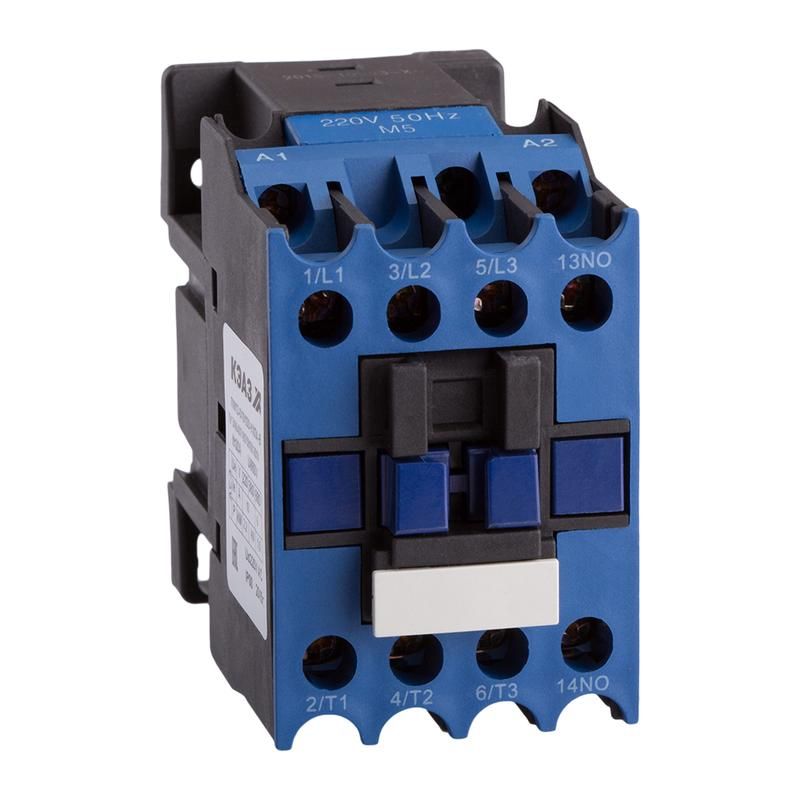

Контактор ПМ12-010150 УХЛ4 В 10А кат. 380В AC 1НО КЭАЗ 315098

Контактор ПМ12-010150 УХЛ4 В, 380В, 1з, 1НО от КЭАЗ предназначен для частого включения и отключения электродвигателей до 4 кВт в сетях переменного тока 380 В. Этот контактный аппарат используется в системах автоматизации, где требуется надёжное управление нагрузкой через слабые управляющие сигналы.

Назначение и область применения

Контактор ПМ12-010150 УХЛ4 В, 380В, 1з, 1НО применяется для коммутации трёхфазных электродвигателей мощностью до 4 кВт. Он работает в паре с кнопочными постами, термореле или программируемыми логическими контроллерами. Подходит для установки в щитах управления на производствах, в насосных станциях, вентиляционных системах и на конвейерах. Исполнение УХЛ4 позволяет использовать его в помещениях с умеренным климатом, включая неотапливаемые здания.

Технические характеристики

• Номинальное напряжение управления: 380 В переменного тока (AC)
• Номинальный ток главной цепи: 10 А
• Количество нормально открытых (НО) контактов: 3
• Управляемая мощность двигателя: до 4 кВт
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Исполнение: открытое - корпус без внешней герметичной оболочки
• Способ монтажа: крепление на DIN-рейку или плоскую поверхность с помощью винтов
• Подключение силовых проводов: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-010150 УХЛ4 В, 380В, 1з, 1НО совместим с DIN-рейкой стандарта TS 35/7,5 и TS 35/15. Для монтажа используйте винты M4 или M5 (не входят в комплект). Подключение силовых клемм требует зачистки жил до 1,5–2,5 мм2 - более толстые провода не войдут. Управляющая катушка рассчитана исключительно на 380 В AC; подача другого напряжения повредит устройство. Монтаж выполняйте в вертикальном положении +-15°.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Применение в соответствии с классом исполнения УХЛ4 обеспечивает работу при температуре от −40 C до +40 C и относительной влажности до 90 % при 25 C. Открытый тип исполнения требует установки внутри закрытого шкафа или щита для предотвращения случайного прикосновения.

Преимущества

• Высокая механическая износостойкость - способен выдерживать до 1 млн операций включения/отключения
• Надёжные винтовые зажимы обеспечивают прочное соединение даже при вибрациях
• Простая замена катушки без демонтажа всего аппарата
• Совместим с широким спектром вспомогательных модулей от КЭАЗ (например, тепловые реле, блокировки)

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP20 недостаточна
• Запрещено применять в условиях повышенной запылённости, сырости или агрессивных газов без дополнительной защиты
• Не подходит для постоянного тока - катушка рассчитана только на 380 В переменного тока
• Не рекомендуется для управления нагрузками выше 4 кВт - возможен перегрев и сваривание контактов

Примеры использования

• Управление насосом водоснабжения мощностью 3 кВт в котельной
• Включение вентилятора системы вентиляции на чердачном помещении
• Автоматическое включение конвейера в пищевой промышленности
• Коммутирование малогабаритного станка с ЧПУ

Практические советы

• Проверьте соответствие напряжения сети 380 В - при завышенном значении катушка перегреется и выйдет из строя
• При подключении силовых проводов затягивайте винты усилием 0,5–0,7 Нм - переусиливать нельзя
• Для увеличения срока службы используйте дополнительную защиту: ферритовые кольца на входе управления и RC-цепь на выходе
• При использовании в системах с частыми пусками проверяйте состояние контактов каждые 6 месяцев
• Артикул 315098 - единственный номер для заказа этого конкретного варианта контактора ПМ12-010150 УХЛ4 В, 380В, 1з, 1НО от КЭАЗ
