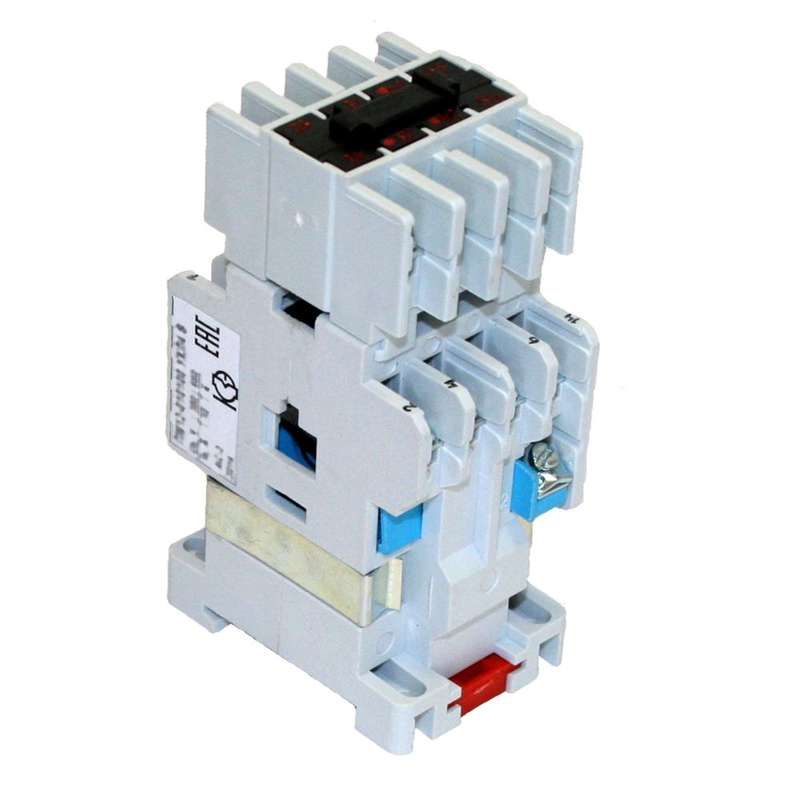

Контактор электромагнитный ПМ12-010100 УХЛ4 В 380В (3з+2р) - 3з+2р КашинЗЭА 020100320ВВ380000010

Контактор электромагнитный ПМ12-010100 УХЛ4 - устройство для дистанционного включения и выключения нагрузки, предназначенное для управления трёхфазными электродвигателями мощностью до 4 кВт. Бренд КЗЭА и артикул ПМ12-010100 указывают на серийную модель с комбинированной системой контактов: три нормально открытых и два нормально закрытых. Монтируется на плату, питается от сети 380 В переменного тока.

Назначение и область применения

Контактор электромагнитный ПМ12-010100 УХЛ4 используется в схемах автоматического управления электроприводами. Применяется для пуска, остановки и контроля работы трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров. Не предназначен для реверса - исполнение нереверсивное.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Номинальный ток: 10 А - максимальный допустимый ток через силовые контакты
• Напряжение питания катушки: 380 В - требуется именно такое напряжение для срабатывания
• Количество контактов: 3 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Мощность двигателя: до 4 кВт - рекомендованная нагрузка для надёжной работы
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открыт
• Способ монтажа: на монтажную плату (PCB) - крепится через выводы, не на DIN-рейку
• Тип подключения: винтовые зажимы - требует качественного затягивания проводов
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости

Совместимость и монтаж

Контактор ПМ12-010100 монтируется исключительно на печатную плату. Его выводы рассчитаны на пайку или использование гнездовых соединителей. Не совместим с DIN-рейками. Для подключения используйте провода сечением до 2,5 мм2 - соответствуют винтовым зажимам. Обязательно проверьте соответствие напряжения катушки: 380 В - нельзя использовать с 220 В или 110 В. Открытая конструкция (IP00) требует установки внутри защищённого шкафа.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и другим отраслевым стандартам на электромагнитные контакторы. Не имеет встроенной тепловой защиты - для защиты двигателя от перегрузок и обрыва фазы необходимо применять внешние тепловые реле. Для предотвращения пробоя катушки при отключении рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам.

Преимущества

• Высокая надёжность механических контактов при работе с током до 10 А
• Чёткая комбинация 3НО+2НЗ - позволяет реализовать сложные схемы управления без дополнительных модулей
• Климатическое исполнение УХЛ4 обеспечивает работу в суровых условиях - подходит для холодных цехов и помещений с высокой влажностью
• Простая конструкция - легко диагностируется и обслуживается

Ограничения применения

• Не применяется в открытом виде - IP00 не защищает от пыли, брызг, влаги
• Нельзя использовать для реверсирования двигателей - отсутствует взаимоблокировка между двумя контакторами
• Требуется точное соблюдение напряжения катушки: 380 В - при меньшем значении контактор не сработает
• Не подходит для частотного регулирования - только пуск/остановка
• Не содержит встроенную защиту - обязательна установка внешних реле перегрузки и обрыва фаз

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу датчика уровня
• Автоматический пуск вентилятора в промышленном оборудовании
• Контроль работы конвейера в пищевой или химической промышленности
• Система аварийного отключения оборудования при срабатывании сигнализации

Практические советы

• При монтаже на плату убедитесь, что расстояние между выводами соответствует шагу платы - типовая посадочная форма для ПМ12-010100 известна, сверьтесь с чертежом производителя
• Затягивайте винтовые зажимы усилием 0,4–0,6 Нм - переусиливать нельзя, можно повредить контакт
• Обязательно подключите ОПН (ограничитель перенапряжения) к катушке - продлит срок службы контактора и предотвратит импульсные помехи в контроллере
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>100 раз/день)
• Не устанавливайте рядом с источниками сильных магнитных полей - возможны ложные срабатывания
