Контактор ПМ12-010500 УХЛ4 В 10А кат. 380В AC 4НО+2НЗ КЭАЗ 312334

Контактор ПМ12-010500 УХЛ4 В от КЭАЗ - устройство для коммутации силовых цепей переменного тока, предназначенное для управления электродвигателями и другим оборудованием. Модель с 4 нормально открытыми и 2 нормально закрытыми контактами подходит для задач автоматизации, где требуется надёжное включение/выключение нагрузки до 4 кВт.

Назначение и область применения

Контактор ПМ12-010500 УХЛ4 В используется для удалённого включения и выключения электродвигателей переменного тока, а также других потребителей до 10 А. Подходит для управления: насосами, вентиляторами, тепловыми завесами, конвейерами, станками, лифтами, кранами и системами АВР. Также применяется в схемах реверса двигателя и частичной автоматизации технологических процессов.

Технические характеристики

• Номинальное напряжение катушки: 380 В переменного тока (AC)
• Номинальный ток главных контактов: 10 А
• Управляемая мощность электродвигателя: до 4 кВт
• Количество вспомогательных контактов: 4 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Род тока: переменный (AC)
• Исполнение: открытое - без корпуса, требует установки в защищённую среду
• Степень защиты: IP00 - нет защиты от пыли и воды, работает только внутри щита
• Способ подключения: винтовые зажимы на входе и выходе силовой цепи

Совместимость и монтаж

Контактор ПМ12-010500 УХЛ4 В устанавливается на DIN-рейку 35 мм (не имеет крепления на рейку - монтируется через отверстия в основании). Для монтажа используются винтовые соединения: провода фиксируются в клеммах с помощью отвёртки. Силовые контакты рассчитаны на медные жилы сечением до 4 мм2. Вспомогательные контакты - для слаботочных цепей управления (до 10 А). Перед подключением проверьте соответствие напряжения катушки (380 В AC) и тип сети (трёхфазная).

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1). Серия ПМ12 прошла сертификацию на безопасность в условиях эксплуатации в помещениях с контролируемой температурой и влажностью. Исполнение УХЛ4 позволяет применять устройство в районах с умеренным и холодным климатом при температуре от −40 C до +40 C.

Преимущества

• Высокая механическая износостойкость - до 1 млн операций
• Надёжное замыкание контактов при перегрузках благодаря биметаллическому механизму
• Гибкость схемотехники: наличие 6 вспомогательных контактов позволяет реализовать сложные алгоритмы управления
• Простота обслуживания: доступ к клеммам без демонтажа устройства

Ограничения применения

• Не допускается установка вне электрического шкафа - степень защиты IP00 исключает работу на открытом воздухе или в запылённых средах
• Не подходит для частотного регулирования или плавного пуска - только дискретное включение/выключение
• Не рекомендован для работы с высокими импульсными токами (например, светодиодные светильники с драйверами)
• Катушка рассчитана только на 380 В AC - нельзя использовать с 220 В или постоянным током

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения - включение по сигналу датчика уровня

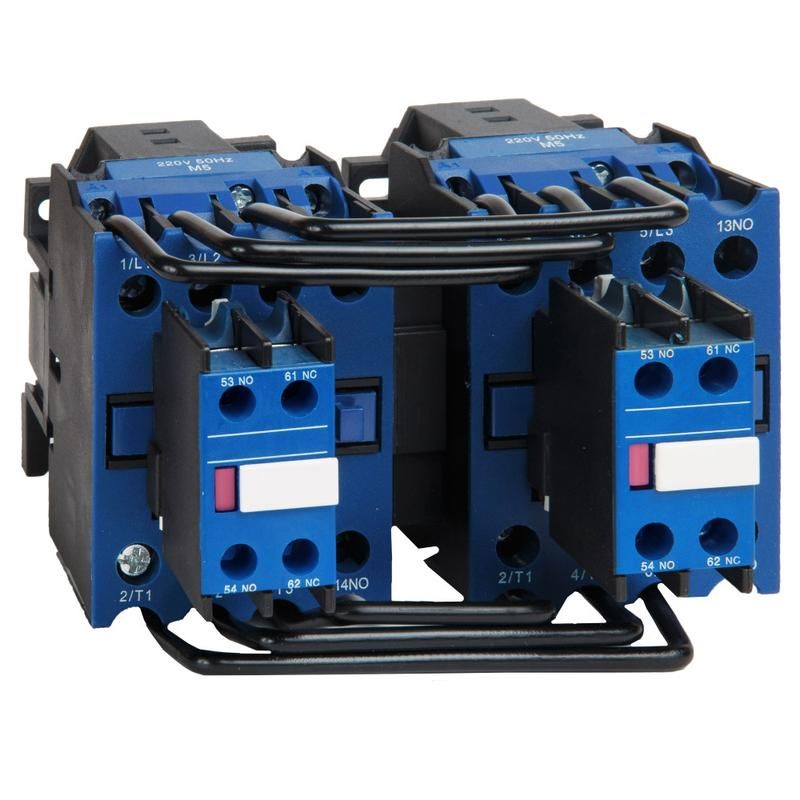

• Реверсивная схема для лебёдки: два контактора ПМ12-010500 УХЛ4 В переключают направление вращения
• Автоматический ввод резерва: один контакт используется для отключения основного питания, второй - для включения резервного
• Управление тепловой завесой: включение при открывании двери, отключение после закрытия

Практические советы

• Выбирая контактор, убедитесь, что ваш двигатель не превышает 4 кВт - превышение вызывает перегрев и отказ контактов
• Подключайте вспомогательные контакты только к цепям управления с током ≤10 А - они не рассчитаны на силовые нагрузки
• При сборке щита обеспечьте свободный доступ к клеммам для периодической затяжки винтов - ослабление соединений вызывает нагрев
• Для защиты от скачков напряжения используйте RC-цепочку или варистор параллельно катушке
• Проверяйте совпадение номера модели: ПМ12-010500 УХЛ4 В отличается от ПМ12-010500 УХЛ4 (буква “В” указывает на версию с изменённой конструкцией катушки)
