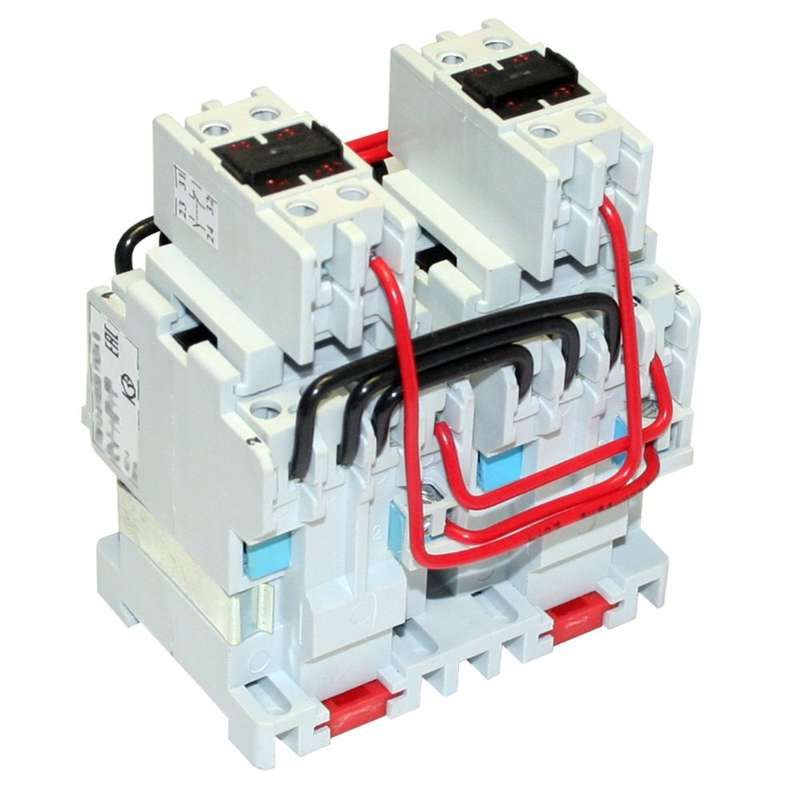

Контактор электромагнитный ПМ12-010550 УХЛ4 В, 380В, (4з+2р) - 020550420ВВ380000010 КашинЗЭА

Контактор ПМ12-010550 УХЛ4 категории 380 В от КЗЭА г. Кашин - устройство для дистанционного управления мощными электрическими цепями, оснащённое четырьмя нормально открытыми и двумя нормально закрытыми контактами. Подходит для частого включения/выключения нагрузок в промышленной автоматике.

Назначение и область применения

Контактор ПМ12-010550 УХЛ4 используется для коммутации силовых цепей переменного тока напряжением до 380 В. Он применяется там, где требуется надёжное и частое включение-выключение оборудования: насосы, вентиляторы, компрессоры, конвейеры, тепловые установки. Наличие шести контактов позволяет управлять несколькими цепями одновременно - например, запуск двигателя и сигнализация состояния.

Технические характеристики

• Номинальное напряжение катушки: 380 В переменного тока (AC)
• Количество контактов: 4 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды)
• Исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата, с возможностью эксплуатации при температуре от −40 C до +40 C
• Категория применения: AC-1 (для активных или слабоиндуктивных нагрузок)
• Рабочий ток: до 10 А (при 380 В)

Совместимость и монтаж

Контактор ПМ12-010550 УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода сечением до 2,5 мм2. Катушка управляет контактом через постоянный сигнал - при снятии питания все контакты возвращаются в исходное состояние. Обязательно проверьте соответствие напряжения катушки сети: 380 В - это трёхфазная система, поэтому подключать можно между фазами или между фазой и нулём, если сеть допускает такое соединение.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1) для аппаратов низковольтного распределения. Сертифицирован для использования в промышленных системах. Не предназначен для работы в средах с взрывоопасными газами, пылью или агрессивными химическими веществами.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения
• Чёткое разделение типов контактов: 4 НО и 2 НЗ позволяют реализовать сложную логику управления без внешних реле
• Климатическое исполнение УХЛ4 обеспечивает работу в неотапливаемых помещениях, на улице под навесом, в зимний период
• Простая замена: совместим с другими моделями серии ПМ12, что упрощает ремонт

Ограничения применения

• Не подходит для индуктивных нагрузок выше 10 А - например, больших двигателей или трансформаторов
• Не защищён от брызг и влаги - нельзя использовать в сырых помещениях без корпуса IP54+
• Катушка работает только от 380 В переменного тока - несовместима с сетью 220 В или постоянным током
• Не имеет встроенной защиты от перегрузки или короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей

Примеры использования

• Управление воздушным компрессором: один НО-контакт включает двигатель, второй - световой индикатор готовности
• Автоматизация системы вентиляции: два НО-контакта включают вентиляторы, а НЗ-контакт передаёт сигнал “устройство отключено” в систему контроля
• Циклический режим работы станка: контактор включается по импульсу от таймера, затем отключается после завершения цикла

Практические советы

• Перед монтажом проверьте, что напряжение на катушке точно 380 В - при меньшем значении контактор может не втянуться, при большем - перегреется
• Подключайте провода плотно, без оголённых жил - плохой контакт вызывает нагрев и выход из строя
• При использовании в пыльных местах устанавливайте контактор внутри щита с уровнем защиты IP54 или выше
• При замене старого контактора сверьте количество и тип контактов - модель ПМ12-010550 УХЛ4 с 4 НО + 2 НЗ не всегда заменяет другие варианты серии
• Не используйте для частого пуска двигателей с высоким моментом - лучше выбрать контактор с категорией AC-3
