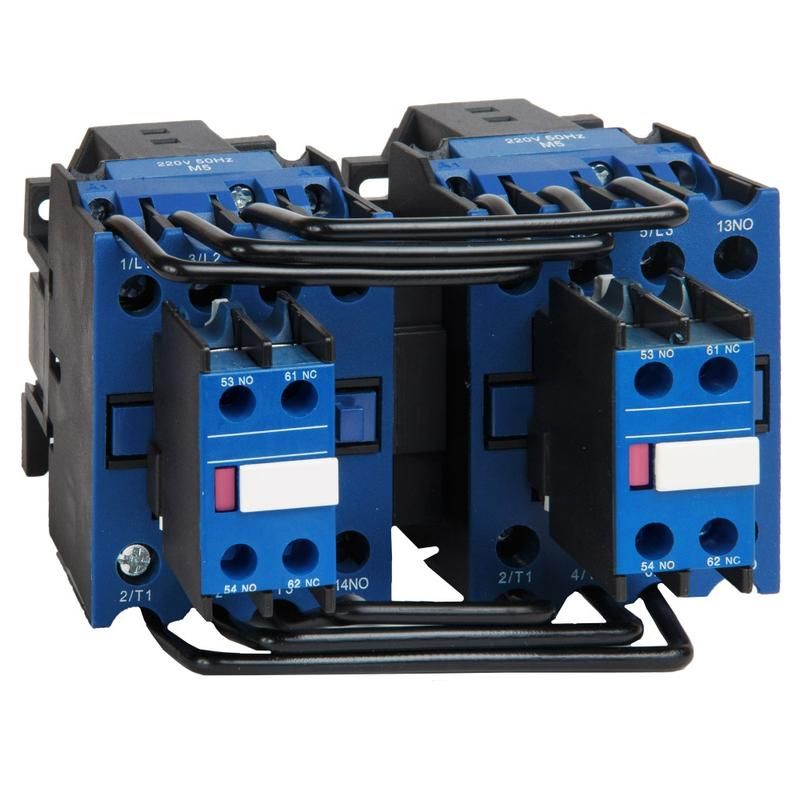

Контактор ПМ12-010501 УХЛ4 В 10А кат. 220В AC 2НО+4НЗ КЭАЗ 312335

Контактор ПМ12-010501 УХЛ4 В, 220В, 2 нормально открытых + 4 нормально закрытых контакта от КЭАЗ предназначен для частого включения и отключения электрических цепей переменного тока, особенно в системах управления двигателями и автоматизированным оборудованием. Этот контактный аппарат с катушкой на 220 В и комбинацией из трёх нормально открытых и двух нормально закрытых контактов обеспечивает надёжную коммутацию нагрузки до 10 А и мощности до 4 кВт.

Назначение и область применения

Контактор ПМ12-010501 УХЛ4 В используется для дистанционного управления электроприёмниками: электродвигателями, нагревательными элементами, освещением и другими устройствами с активной или индуктивной нагрузкой. Подходит для установки в пультах управления, щитах автоматики, станках, конвейерах и системах вентиляции. Применяется там, где требуется частое включение/выключение цепи без механического воздействия оператора.

Технические характеристики

• Номинальное напряжение управления: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 10 А
• Номинальная мощность управляемого электродвигателя: 4 кВт
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 2
• Род тока: переменный (AC)
• Исполнение: открытое - без корпуса, доступны все части устройства
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки в защищённом месте
• Способ монтажа: винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых цепей: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-010501 УХЛ4 В устанавливается на DIN-рейку шириной 35 мм или крепится болтами к панели. Для подключения используются винтовые зажимы - провода должны иметь зачищенную часть длиной около 8–10 мм. Максимальное сечение жилы - 2,5 мм2. Обязательно соблюдайте полярность при подключении катушки управления: L и N. Контакты можно использовать как для управления самим двигателем, так и для сигнализации состояния (например, через НЗ-контакты в цепях аварийной остановки).

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Имеет исполнение УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата при температуре от −40 C до +40 C и относительной влажности до 90 % при 25 C. Открытая конструкция (IP00) требует обязательной установки внутри распределительного шкафа или другого защищённого корпуса - использование вне enclosure запрещено.

Преимущества

• Высокая механическая износостойкость - способен выдерживать более 1 млн циклов включения/отключения
• Устойчив к перегрузкам и импульсным помехам благодаря качественной катушке управления
• Гибкая комбинация контактов: 3 НО + 2 НЗ позволяют реализовать сложные логические схемы без дополнительных реле
• Совместим с компонентами серии ПМЛ и РТЛ - легко заменить аналогичные модели в существующих системах

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• Не допускается работа в условиях повышенной запылённости, сырости или агрессивной среды - степень защиты IP00 исключает эксплуатацию на открытом воздухе
• Не рекомендован для работы с постоянным током - катушка рассчитана только на AC 220 В
• Мощность выше 4 кВт требует применения контактора с большим номиналом - перегрузка вызывает сваривание контактов

Примеры использования

• Управление трехфазным асинхронным двигателем 4 кВт в системе конвейера
• Автоматическое включение насоса по сигналу от термореле - НО-контакты замыкаются при достижении заданной температуры
• Цепь аварийной остановки: один НЗ-контакт размыкает питание при срабатывании кнопки “Стоп”
• Индикация состояния: второй НЗ-контакт включен в цепь сигнальной лампы “Работает”

Практические советы

• При монтаже проверьте плотность затяжки винтов - недостаточное усилие вызывает нагрев, избыточное - повреждает контактные площадки
• Для долгой службы используйте фильтры помех (RC-цепочки) на входе катушки, особенно при работе рядом с частотными преобразователями
• Обращайте внимание на посадочные габариты - контактный аппарат совместим с креплениями других изделий серии ПМЛ, что упрощает замену
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - при оплавлении или налёте оксидов замените контактный модуль
• Артикул 312335 - точный идентификатор для заказа запчастей; не путайте с аналогами с другим числом контактов (например, ПМ12-010502 с 2 НО+4 НЗ - это другой вариант)
