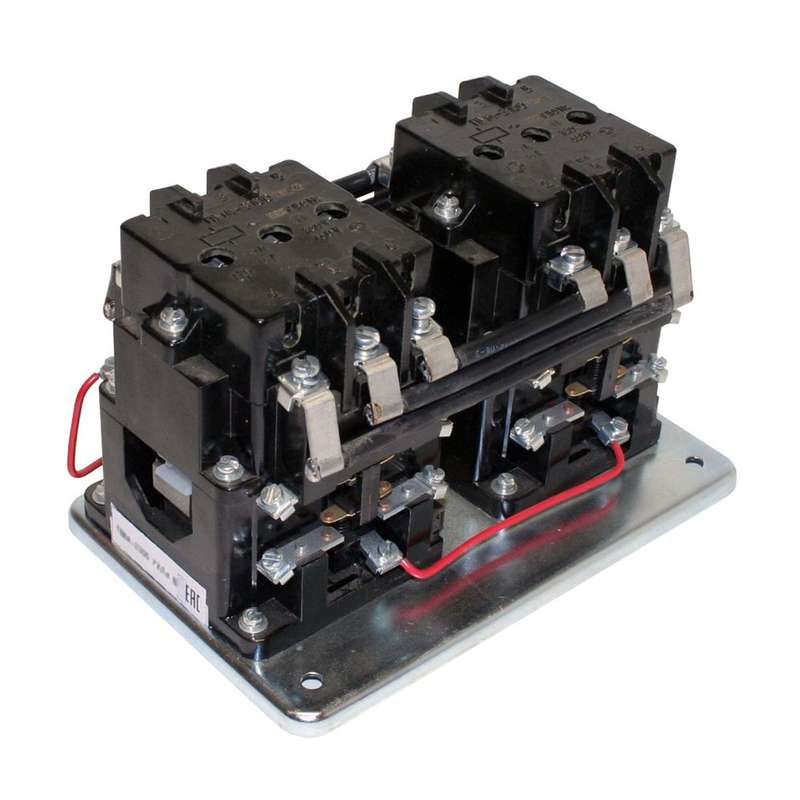

Контактор электромагнитный ПМА-3300 УХЛ4 В 380В (2з+2р) - 090330220ВВ380000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 380В 40А 2НО+2НЗ от КЗЭА - реверсивный аппарат для дистанционного управления трёхфазными двигателями, рассчитанный на работу в условиях повышенной влажности и температурных колебаний. Артикулы 090330220вв380000000 и пма-3300 соответствуют требованиям промышленного оборудования.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 380В 40А 2НО+2НЗ предназначен для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он обеспечивает удалённый запуск, остановку и изменение направления вращения (реверс). Применяется в стационарных системах автоматизации: конвейерах, насосах, вентиляторах, станках с ЧПУ. Подходит для сетей переменного тока 50–60 Гц с рабочим напряжением до 660 В.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать длительную нагрузку до этого значения без перегрева;
• Напряжение катушки управления: 380 В AC - требует именно такого напряжения для срабатывания; не совместим с постоянным током или другими уровнями;
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - позволяют реализовать сложные схемы управления, включая блокировки и сигнализацию;
• Номинальная мощность: 18,5 кВт - оптимально для двигателей этой мощности при напряжении 380 В;
• Климатическое исполнение: УХЛ4 - работает при температурах от −40 C до +40 C и высокой влажности, подходит для помещений с нестабильными условиями;
• Степень защиты: IP00 - нет внешней защиты корпуса; требуется установка в электрошкафу или защищённом месте;
• Тип присоединения: винтовые зажимы - надёжное механическое соединение проводов, допускает многократное подключение;
• Способ монтажа: DIN-рейка / монтажная плата - универсальная фиксация, легко интегрируется в шкафы управления;
• Род тока: переменный (AC) - не используется в цепях постоянного тока;
• Максимальное напряжение: 660 В - предел по изоляции, выше которого применение опасно.

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 380В 40А 2НО+2НЗ монтируется на стандартную DIN-рейку шириной 35 мм. Для работы необходима катушка управления 380 В - подключается к цепям управления через кнопочные посты или PLC. Главные силовые контакты рассчитаны на три фазы, каждую можно подсоединить к выводам L1-L3 и T1-T3. Винтовые зажимы затягиваются моментом 0,5–0,7 Нм - переизбыток усилия повредит пластик. Обязательно соблюдайте полярность при подключении катушки. Монтаж на плату возможен, но менее удобен - рекомендован только при ограниченном пространстве.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Относится к категории AC-1 (для активных нагрузок) и AC-3 (для асинхронных двигателей). При работе с двигателями необходимо использовать дополнительную защиту: тепловое реле или устройство защиты от перегрузок. Для снижения импульсов перенапряжения на катушке применяйте ограничители перенапряжений (ОПН), установленные параллельно катушке управления - это продлевает срок службы аппарата.

Преимущества

• Чёткая реверсивная схема: два НО и два НЗ контакта обеспечивают взаимоблокировку между прямыми и обратными командами - исключает одновременное включение противофазных контракторов;
• Высокая долговечность: конструкция с металлическими дугогасительными камерами позволяет выдерживать до 1 млн операций при номинальной нагрузке;
• Готовый набор контактов: не нуждается в дополнительных модулях для базовой схемы реверса - экономит место в щите;
• Устойчивость к среде: исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях, на объектах с высокой влажностью.

Ограничения применения

• Не имеет внутренней защиты от перегрузок - обязательно используйте внешнее тепловое реле;
• Защита IP00 - нельзя устанавливать вне электрошкафа, даже в сухих местах;
• Подходит только для переменного тока - не работает с источниками постоянного тока;
• Не предназначен для частотного регулирования - не реагирует на ШИМ-сигналы, только дискретные команды “пуск”/“стоп”;
• Мощность 18,5 кВт - не следует использовать для двигателей свыше 22 кВт, особенно при частых пусках.

Примеры использования

• Реверсивный привод ленточного конвейера - один контактор для движения вперёд, второй - назад, с блокировкой;
• Циркулярная пилы с функцией изменения скорости вращения - управление двумя режимами через одну схему;
• Вентиляционные системы с аварийным реверсом - принудительная смена потока воздуха при необходимости;
• Автоматические ворота с механизмом открывания/закрывания - контроль направления движения мотора.

Практические советы

• Выбирая этот контактор, проверьте соответствие напряжения вашей цепи управления - 380 В AC - иначе он не будет работать;
• Обязательно используйте двухполюсный автомат перед контактором для защиты от короткого замыкания;
• При сборке схемы реверса - всегда предусматривайте электрическую и механическую блокировку между основным и реверсивным контактором;
• Проверяйте плотность затяжки винтов после первого месяца эксплуатации - термические расширения могут ослабить соединения;
• Для условий с высокой запылённостью - герметизируйте входы в шкаф, так как IP00 не препятствует попаданию пыли внутрь устройства;
• При использовании с PLC - учтите время задержки срабатывания (до 20 мс); не используйте для быстропеременных сигналов.
